Avtomatika sxemalarida tiristorli kuchaytirgichlarni ishlatilishi

Yuklangan vaqt:

15.08.2025

Ko'chirishlar soni:

0

Hajmi:

3323.7685546875 KB

Ko'chirib olish

Avtomatika sxemalarida tiristorli kuchaytirgichlarni ishlatilishi Tiristorlar haqida uumiy tushunchalar Tiristorli kuchaytirgichlar Ishlash prinsiplari va sozlash jarayoni

Tiristor (yun. thyra — eshik, kirish va rezistor) — elektrik ventil xossasiga ega boʻlgan kremniy monokristall asosidagi yarimoʻtkazgich asbob. Yarimoʻtkazgich elementi kremniy (bir oz bor, alyuminiy va fosfor qoʻshilgan) monokristall disk (plastinka)dan tayyorlanadi. . Tiristorning triodli (trinistor; uchta tashqi chiqish — katod, anod, boshqaruvchi elektrod) va diodli (dinistor, boshkaruvchi elektrodsiz) turlari bor. Vazifasiga koʻra, bir tomonlama va ikki tomonlama oʻtkazuvchan, yuqori chastotali, impulsli, ikki operatsiyali va maxsus xillarga boʻlinadi. Fotorezistorlar, galliy arsenid asosidagi Tiristorlar ham bor. Tiristorlarnig umumiy ko’rinishi

Ishlash prinsipi kremniy monokristallning elektronteshikli oʻtish (elektron p oʻtkazuvchanlikdan teshikli r oʻtkazuvchanlikka oʻtish) xossasiga asoslanadi. Bu xossa asbobning ventilli oʻtkazuvchanligini taʼminlaydi

Kuchaytirgich-bu kirish signalini kuchaytiradigan qurilma. Elektr signali ko'pincha oqim va kuchlanishning faol yoki o'rtacha qiymati sifatida tushuniladi. Bunday holda, yukning integral elektr parametrlarini tartibga solish uchun ishlatiladigan tiristor kaliti kuchaytirgich sifatida qaralishi mumkin. O'zgaruvchan tok zanjiridagi tiristor kuchaytirgichi impuls kengligi modulyatsiyasi (IKM) printsipi yoki tiristorlarni kiritish burchagini fazani tartibga solish printsipi asosida qurilishi mumkin.. Tiristor kuchaytirgichlari

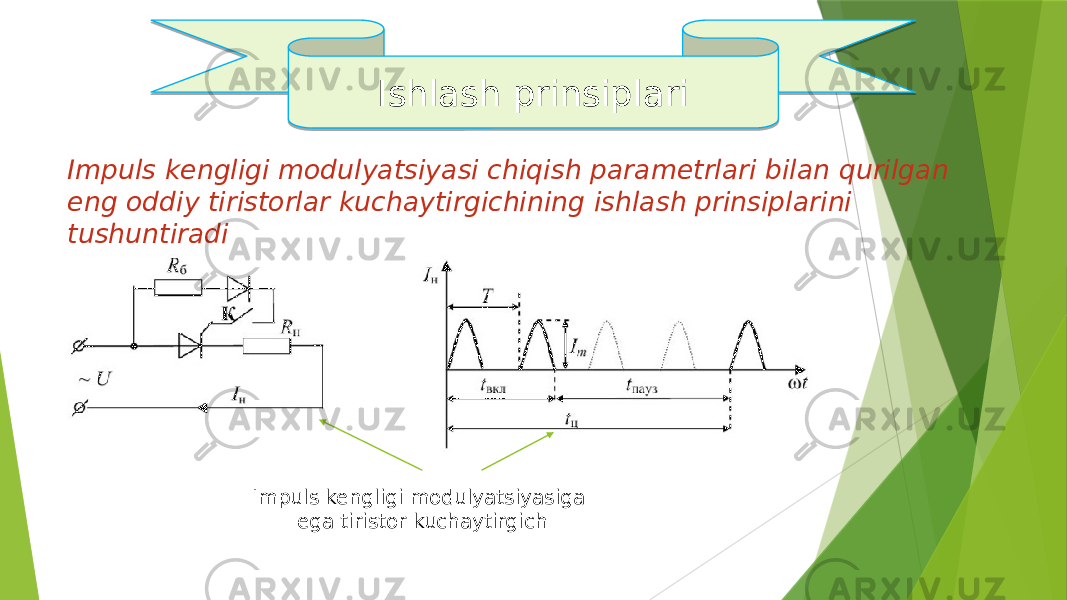

Impuls kengligi modulyatsiyasi chiqish parametrlari bilan qurilgan eng oddiy tiristorlar kuchaytirgichining ishlash prinsiplarini tushuntiradi Ishlash prinsiplari Impuls kengligi modulyatsiyasiga ega tiristor kuchaytirgich 18

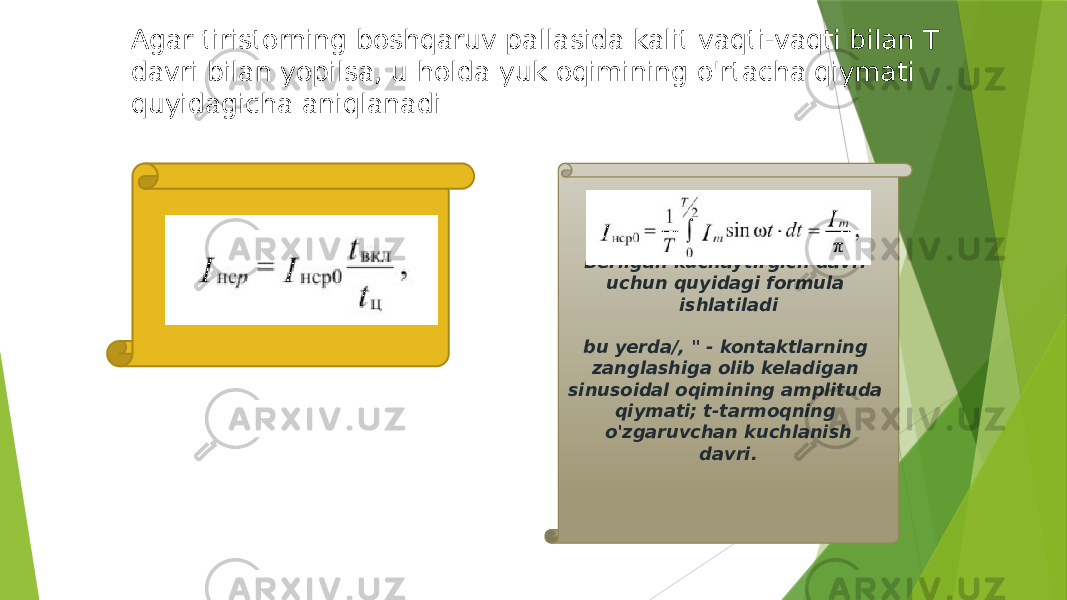

Berilgan kuchaytirgich davri uchun quyidagi formula ishlatiladi bu yerda/, " - kontaktlarning zanglashiga olib keladigan sinusoidal oqimining amplituda qiymati; t-tarmoqning o'zgaruvchan kuchlanish davri.Agar tiristorning boshqaruv pallasida kalit vaqti-vaqti bilan T davri bilan yopilsa, u holda yuk oqimining o'rtacha qiymati quyidagicha aniqlanadi

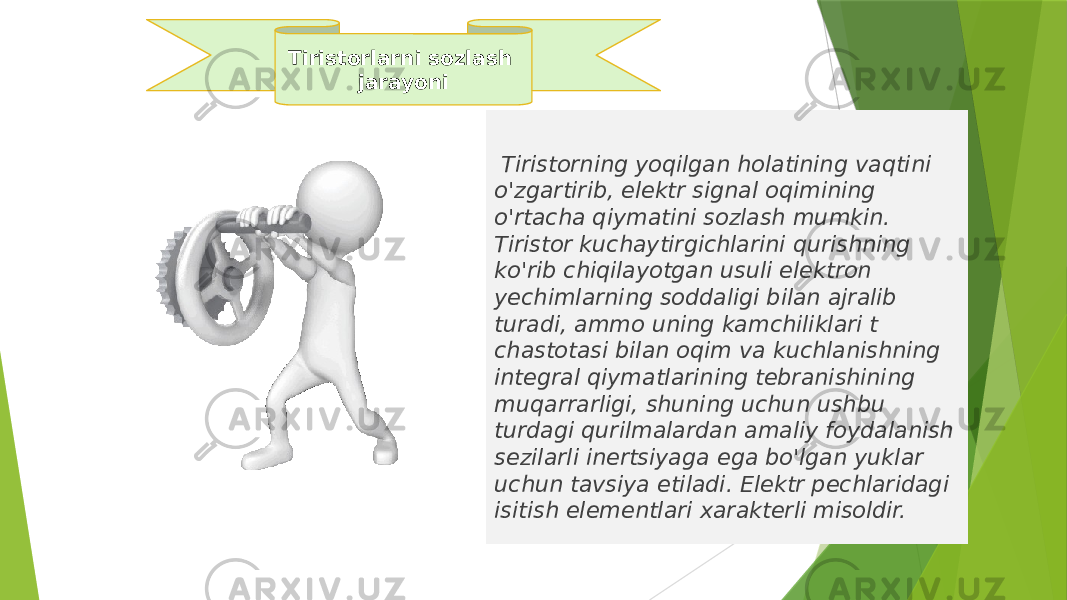

Tiristorning yoqilgan holatining vaqtini o'zgartirib, elektr signal oqimining o'rtacha qiymatini sozlash mumkin. Tiristor kuchaytirgichlarini qurishning ko'rib chiqilayotgan usuli elektron yechimlarning soddaligi bilan ajralib turadi, ammo uning kamchiliklari t chastotasi bilan oqim va kuchlanishning integral qiymatlarining tebranishining muqarrarligi, shuning uchun ushbu turdagi qurilmalardan amaliy foydalanish sezilarli inertsiyaga ega bo'lgan yuklar uchun tavsiya etiladi. Elektr pechlaridagi isitish elementlari xarakterli misoldir.Tiristorlarni sozlash jarayoni

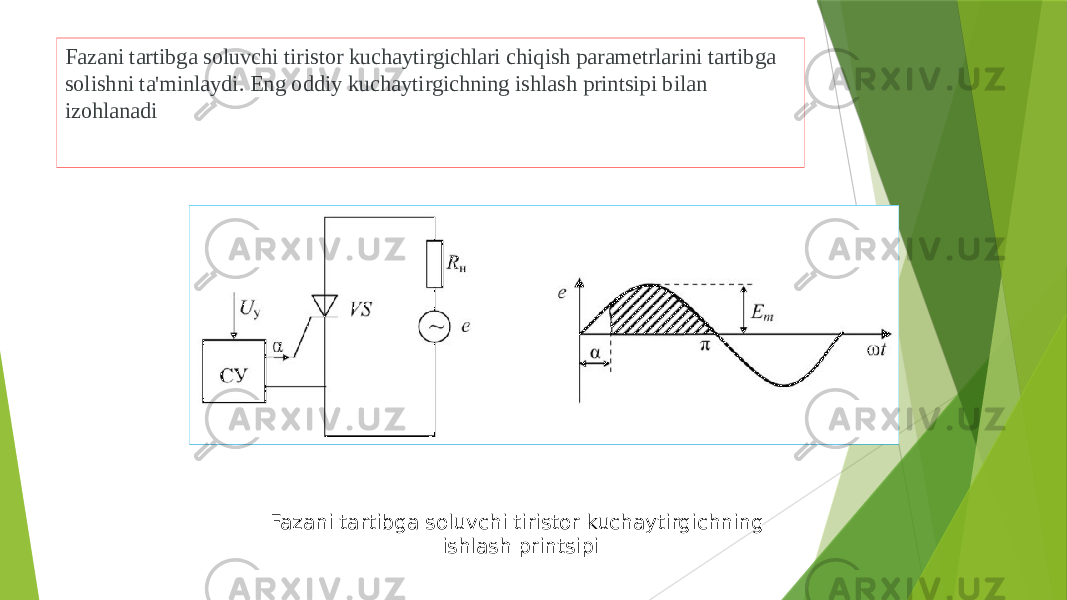

Fazani tartibga soluvchi tiristor kuchaytirgichlari chiqish parametrlarini tartibga solishni ta'minlaydi. Eng oddiy kuchaytirgichning ishlash printsipi bilan izohlanadi Fazani tartibga soluvchi tiristor kuchaytirgichning ishlash printsipi

E’tiboringiz uchun tashakkur!!! Savollar boʻlsa marhamat...
