Тебраниш манбаалари ва титрашдан химоялашни асосий усуллари

Yuklangan vaqt:

20.09.2019

Ko'chirishlar soni:

0

Hajmi:

639.7958984375 KB

Ko'chirib olish

Тебраниш манбаалари ва титрашдан химоялашни асосий усуллари Режа: 1. Титраш активлиги ва машиналарни титрашдан химоялаш. 2. Тебраниш манбаалари ва титрашдан мухофазалаш объектлари 3. Титрашдан мухофазалашни асосий усуллари

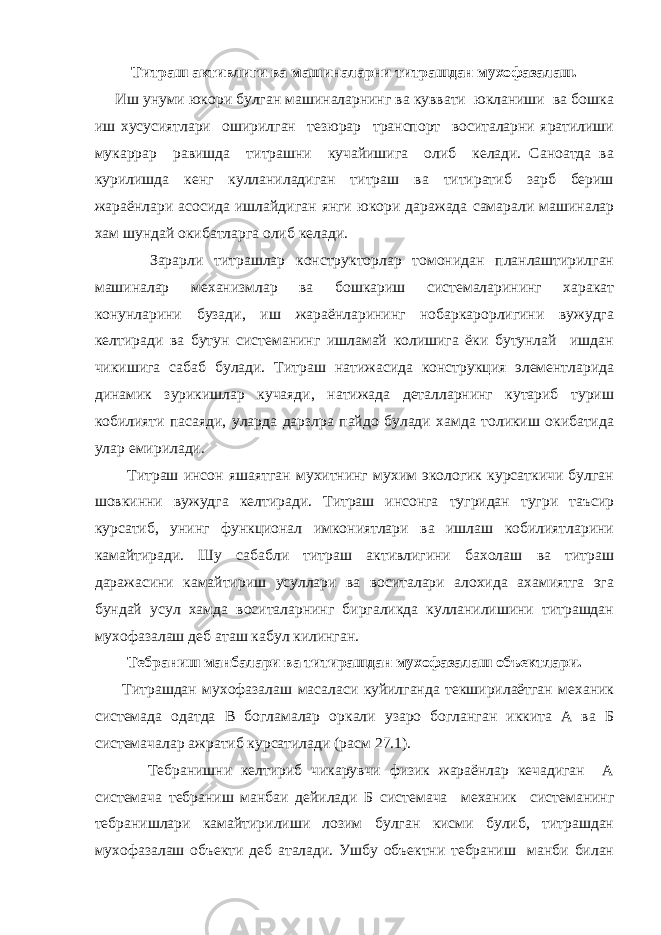

Титраш активлиги ва машиналарни титрашдан мухофазалаш. Иш унуми юкори булган машиналарнинг ва куввати юкланиши ва бошка иш хусусиятлари оширилган тезюрар транспорт воситаларни яратилиши мукаррар равишда титрашни кучайишига олиб келади. Саноатда ва курилишда кенг кулланиладиган титраш ва титиратиб зарб бериш жараёнлари асосида ишлайдиган янги юкори даражада самарали машиналар хам шундай окибатларга олиб келади. Зарарли титрашлар конструкторлар томонидан планлаштирилган машиналар механизмлар ва бошкариш системаларининг харакат конунларини бузади, иш жараёнларининг нобаркарорлигини вужудга келтиради ва бутун системанинг ишламай колишига ёки бутунлай ишдан чикишига сабаб булади. Титраш натижасида конструкция элементларида динамик зурикишлар кучаяди, натижада деталларнинг кутариб туриш кобилияти пасаяди, уларда дарзлра пайдо булади хамда толикиш окибатида улар емирилади. Титраш инсон яшаятган мухитнинг мухим экологик курсаткичи булган шовкинни вужудга келтиради. Титраш инсонга тугридан тугри таъсир курсатиб, унинг функционал имкониятлари ва ишлаш кобилиятларини камайтиради. Шу сабабли титраш активлигини бахолаш ва титраш даражасини камайтириш усуллари ва воситалари алохида ахамиятга эга бундай усул хамда воситаларнинг биргаликда кулланилишини титрашдан мухофазалаш деб аташ кабул килинган. Тебраниш манбалари ва титирашдан мухофазалаш объектлари. Титрашдан мухофазалаш масаласи куйилганда текширилаётган механик системада одатда В богламалар оркали узаро богланган иккита А ва Б системачалар ажратиб курсатилади (расм 27.1). Тебранишни келтириб чикарувчи физик жараёнлар кечадиган А системача тебраниш манбаи дейилади Б системача механик системанинг тебранишлари камайтирилиши лозим булган кисми булиб, титрашдан мухофазалаш объекти деб аталади. Ушбу объектни тебраниш манби билан

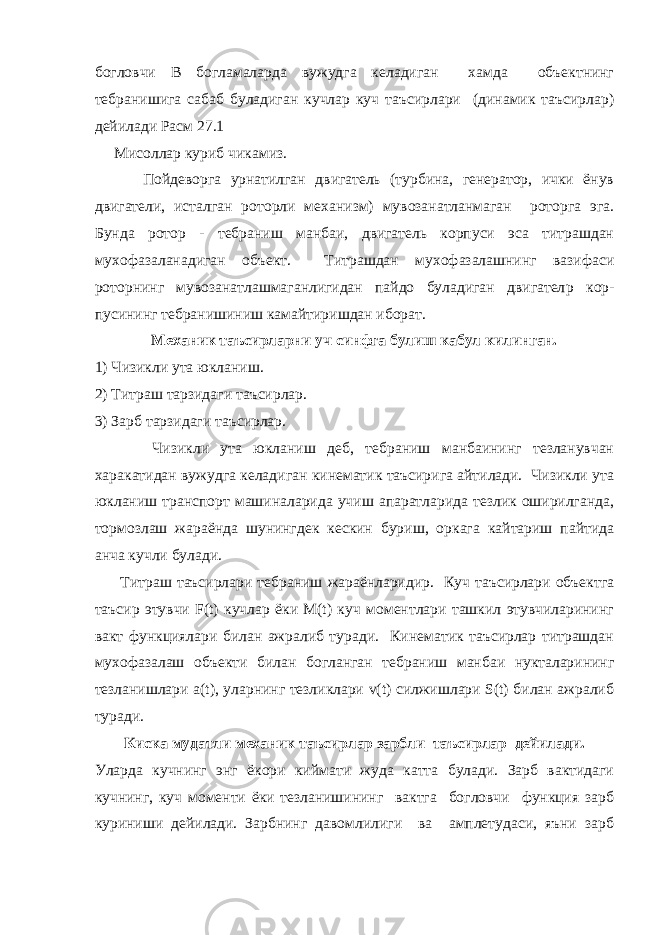

богловчи В богламаларда вужудга келадиган хамда объектнинг тебранишига сабаб буладиган кучлар куч таъсирлари (динамик таъсирлар) дейилади Расм 27.1 Мисоллар куриб чикамиз. Пойдеворга урнатилган двигатель (турбина, генератор, ички ёнув двигатели, исталган роторли механизм) мувозанатланмаган роторга эга. Бунда ротор - тебраниш манбаи, двигатель корпуси эса титрашдан мухофазаланадиган объект. Титрашдан мухофазалашнинг вазифаси роторнинг мувозанатлашмаганлигидан пайдо буладиган двигател p кор- пусининг тебранишиниш камайтиришдан иборат. Механик таъсирларни уч синфга булиш кабул килинган. 1) Чизикли ута юкланиш. 2) Титраш тарзидаги таъсирлар. 3) Зарб тарзидаги таъсирлар. Чизикли ута юкланиш деб, тебраниш манбаининг тезланувчан харакатидан вужудга келадиган кинематик таъсирига айтилади. Чизикли ута юкланиш транспорт машиналарида учиш апаратларида тезлик оширилганда, тормозлаш жараёнда шунингдек кескин буриш, оркага кайтариш пайтида анча кучли булади. Титраш таъсирлари тебраниш жараёнларидир. Куч таъсирлари объектга таъсир этувчи F(t) кучлар ёки M(t) куч моментлари ташкил этувчиларининг вакт функциялари билан ажралиб туради. Кинематик таъсирлар титрашдан мухофазалаш объекти билан богланган тебраниш манбаи нукталарининг тезланишлари а(t), уларнинг тезликлари v(t) силжишлари S(t) билан ажралиб туради. Киска мудатли механик таъсирлар зарбли таъсирлар дейилади. Уларда кучнинг энг ёкори киймати жуда катта булади. Зарб вактидаги кучнинг, куч моменти ёки тезланишининг вактга богловчи функция зарб куриниши дейилади. Зарбнинг давомлилиги ва амплетудаси, яъни зарб

вактидаги механик таъсирнинг энг катта киймати зарб куринишининг асосий характеристикасидир. Бази холларда зарбли таъсирниманбайи харакат тезлигининг оний узгаришидан ёки куч ва моментларининг оний куйилишидан иборат булган классик зарба деб караш мумкин. Бундай холларда: Х ( t ) =  q  ( t ) Бунда  q - зарб вактида тезликнинг, куч импулсининг ёки куч моментини ортиши зарбнинг давомлилиги объектнинг хусусий тебранишлари даврларининг энг кичигидан анча кам булгандагина шундай деб караш мумкин. Колган холларда зарб куринишини хисобга олиш зарур. Титрашдан мухофазалашнинг асосий усуллари. Объектнинг тебраниш жадалини куйидаги усулардан камайтириш мумкин. 1) манбанинг титраш активлигини пасайтириш. 2) объект конструкциясини узгартириш. 3) тебранишларни динамик сундириш. 4) титрашдан мухофазалаш курилмалари. Манбанинг титраш активлиги пасайтириш-уйготиш манбалари томони- дан тебранишларнинг вужудга келтириш сабаблари турлича булади. Уйготувчи омилларни икки группага булиш мумкин. Биринчи группагакинематик жуфтлардаги ишкаланиш билан боглик булган ходисалар киради. Ушбу группа омилларининг титраш активлигини камйтириш ишкаланаувчи юзалар материалларининг хусусиятларини узгартиришлар билан боглик булиб, бунга хар бир хол учун хос булган усуллар ёрдамида масалан, махсус мойловчи материалларни куллаш билан эришиш мумкин. Уйготувчи оминларнинг иккинчи группаси жисмларнинг харакати билан боглик булади. Бу холда манбанинг титраш активлигига камайтиришга харакатланувчи массаларни мувозанатлаш оркали динамик реакция кучларни камайтириш йули билан эришилади.

Объект конструкциясини узгартириш. Тебранишни камайтиришнинг барча механик системалари учун умумий булган икки усулини курсатиш мумкин. Биринчи усул резонанс ходисаларни бартараф этишдан иборат. Агар объект чизикли хусусиятга эга булса у холда вазифа унинг хусусий частоталарни керагича узгартиришидан иборат булади. Чизиксиз хусусиятли объектлар учун резананс ходисаларининг булмаслиги шарти бажарилиши лозим. Тебранишларни динамик сундириш. Динамик тебранишларни сундиргич (кискача-сундиргич) объектнинг сундиригич уланадиган нукталарига куйиладиган кушимча динамик таъсирларни вужудга келтиради. Динамик сундириш сундиргичнинг шундай параметрларни танлаб амалга ошириладики, бунда ушбу кушимча таъсирлар манба вужудга келтирувчи динамик таъсирларни кисман мувозанатлайди. Титрашдан мухофазалаш курилмалари. Демферлар, динамик сундиргичлар ва титраш изаляторлари биргаликда титрашдан мухофазалаш курилмаларни ташкил килади. Инерцион эластик ва диссипатив элементлардан ташкил топувчи курилмалар пасив курилмалардир. Актив курилмалар механик булмаган элементларни уз ичига олади ва одатда мустакил энергия манбаига эга булади. Тебранишларни динамик сундириш. Тебранишларни динамик сундириш усули титрашдан мухофазаланувчи объектнинг тирташдаги холатини узгартириш максадда унга кушимча курилмалар урнатишдан иборат. Динамик сундиргичларининг ишлаши объектив узатилувчи куч таъсирларини хосил килишга асосланган. Динамик сундириш титрашни камайтиришнинг бошка усулидан, Масалан, объектнинг бирор нуктасини махкамлаш йули билан унга кушимча кинематик богламалар киритиш усулидан шуниси билан фарк килади. Динамик сундиргич урнатиб объектнинг тирташдаги холатини узгартириш тебраниш энергиясини объектдан сундиргичга кайта таксимлаш йули билан хам, тебраниш энергиясининг ютилишини кучайтириш йула билан хам амалга

оширилиши мумкин. Биринчи усул системанинг эластик-инерцион хусусиятига тузатиш киритиш йули билан объект-сундиргич системасининг таъсир этаетган титрашдан галаенларишлар частотасига нисбатан созланишини узгартириш оркали амалга оширилади. Бу холда объектга урнатиладиган курилмалар инерцион динамик сундиргичлар дейилади. Инерцион сундиргичлар моногармоник еки тор доирадаги тасоддифий тебранишларни сундириш учун кулланилади. Кенг доирадаги частотала титраш юкланишлари таъсир этганда эса иккинчи усулдан фойдаланган маъкул. У объектга сундирувчи кушимча махсус элементлар системанинг диссипатив хусусиятларини оширишга асосланган. Диссипатив динамик сундиргичлар тебранишли ютгичлар дейилади. Агар улар бир вактнинг узида системанинг эластик-инерцион ва дисипатив хусусиятларини узгартирадиган булса, у холда улар ишкаланувчи динамик сундиргичлар дейилади. Динамик сундиргичлар конструктив жихатдан пассив элементлар (массалар, пружиналар, демпферлар) хамда уз энергия монбаига эга булган актив элементлар асосида таерланиши мумкин. Кейиги холда суз электор гидравлик ва превматик усулида бошкарилувчи элементлар кулланилган автоматик рослаш системаларини тадбик этиш устида боради. Динамик сундириш усулини хамма турдаги: буйлама, эгилма, бурилма ва бошка тебранишлар учун куллш мумкин, бунда урнатилган курилма хосил киладиган тебраниш тури, одатда, сундирилиши лозим булган тебранишлар турига ухшаш булади. Пружинали, бир массали инерцион динамик сундиргич. Энг оддий динамик сундиргич 2(28.1-расм,б) тебранишлар сундириладиган объект 1 га тебранишларни сундириш талаб килинувчи нуктада эластик тарзда бириктириладиган каттик жисм куринишида ясалади. Объектнинг сундиргич билан бирга харакатланишининг натижаловчи хусусиятларига сундиргичдаги диссипатив йукотишлар анчагина таъсир курсатади. 28.1а расмда тебранишлари сундириладиган объект асосига С

икрликка эга булга чизикли пружина ердамада махкамланган М масса билан моделлаштириладиган энг содда хол курсатилган. Сундиргичли система буйлама тебранишларнинг дифференциал тенгламаси куйидаги куринишига эга. (28.1) бу ерда -массалар сурилишининг абсолют координаталари. Буралма тебранишларни 28.1 расм, в да курсатилган схема буйича динамик сундиришда сундирилувчи объект ва сундиргич дискларининг абсалют бурилиш бурчакларига кура езилган тенгламалар хам юкоридагига ухшаш куринишга эга булади. Бу ерда  ,  с сундирилувчи объект ва сундиргичнинг инерция моментлари, С валларнинг буралишдаги бикрликлари сундиргичнинг парциал тебранишлардаги ковушкокликка исрофлар коэффициенти М о сунди-рилувчи система дискига тушувчи буровчи момент амплитудаси. Галтакли инерцион динамик сундиргичлар. Мисол таракасида эркинлик даражасида битта булган гармоник куч воситасида уйготиладиган хамда р радиусли цилиндрсимон бушликда жойлашувчи шарли ёки роликни М массали р радиусли сундиргич билан жихозланган сундирилувчи объектни куриб чикамиз.(расм 28.2) Курилаётган система куйидаги дифференциал тенгламалар оркали ифодаланилади

Бу ерда Х-объектнинг буйлама координатаси, ф-вертикал укдан бошлаб улчанадиган сундиргич холатининг нисбий бурчак координатаси. Х =Х  = Х  деб фараз килинган холда объектнинг баркарорланишишартиниш аниклаймиз (28.3) га асосан яъни сундиргич равон айланади равон айланувчи жисм сундирилувчи объектга узатилаётган марказдан кочма реакция уйготишни тула мувозанатлайди ва объектни баркарорлашувини таъминлайди. Курилаётган турдаги галтакли сундиргичлар уйготиш частасини кузатар экан созлаш частотасида уйготиш амплитудасида узгаришига сезгир булади. Баъзан частота ошиши билан дебаланс эксцентритети хам ортади. Бу холда баркарорликни тиклаш учун бушликни радиусини катталишини сундиргич конструкциясини 28.3 расмда курсатилгандек бажариш билан амалга ошириш мумкин. Юмалаш содир буладиган сиртнинг шакли шундай тарзда ясалганки частота, бинобарин, марказдан кочма реакция куч оши бориши билан шарча ясовчининг айланиш уки У йуналишида силжийди. Пуржинанинг хусусияти шарчани талаб килинувчи радиусда ушлаб туриши таъминланадиган килиниб танланади. Тебранишларни зарб оркали сундиргичлар. Тебранишни камайтириш лозим булган сундирилувчи системанинг А элементига уриладиган М массали жисм (Расм 28.4) титрашни зарб оркали сундиргичнинг асосий кисмидир. 2 тенг тиркиш билан эркин урнатиладиган шар, цилиндир, халка куринишда ясалга зарбли сундиргичлар (Расм 28.5а,б,в) энг куп кулланилади. Эркин урнатилган сундиргичлар харакат даври ичида хар бир чеклагичда навбат билан икки марта уриладиган килиб созланади, у эса бундай курилмалар учун энг катта самара беради. Шу билан бир каторда узига хос сундиргич осмасига эга булган пружинани (28.5г) ва маятникни (28.5д) урилма сундиргичлардан хам фойдаланилади. Бундай курилмалар, одатда, бир давр ичида бир марта уриладиган килиб созланади.

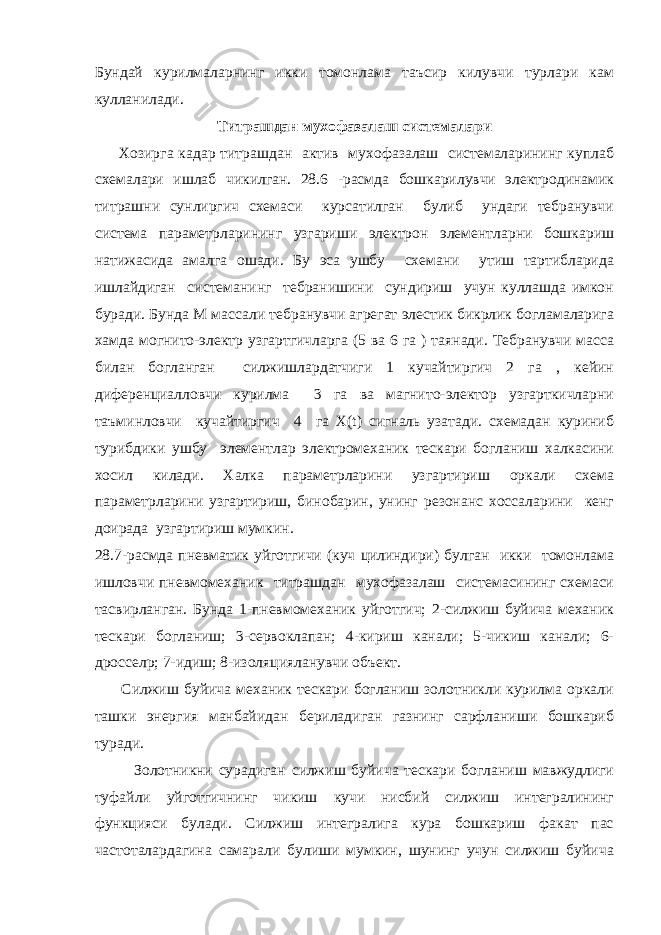

Бундай курилмаларнинг икки томонлама таъсир килувчи турлари кам кулланилади. Титрашдан мухофазалаш системалари Хозирга кадар титрашдан актив мухофазалаш системаларининг куплаб схемалари ишлаб чикилган. 28.6 -расмда бошкарилувчи электродинамик титрашни сунлиргич схемаси курсатилган булиб ундаги тебранувчи система параметрларининг узгариши электрон элементларни бошкариш натижасида амалга ошади. Бу эса ушбу схемани утиш тартибларида ишлайдиган системанинг тебранишини сундириш учун куллашда имкон буради. Бунда М массали тебранувчи агрегат элестик бикрлик богламаларига хамда могнито-электр узгартгичларга (5 ва 6 га ) таянади. Тебранувчи масса билан богланган силжишлардатчиги 1 кучайтиргич 2 га , кейин диференциалловчи курилма 3 га ва магнито-электор узгарткичларни таъминловчи кучайтиргич 4 га Х(t) сигналь узатади. схемадан куриниб турибдики ушбу элементлар электромеханик тескари богланиш халкасини хосил килади. Халка параметрларини узгартириш оркали схема параметрларини узгартириш, бинобарин, унинг резонанс хоссаларини кенг доирада узгартириш мумкин. 28.7-расмда пневматик уйготгичи (куч цилиндири) булган икки томонлама ишловчи пневмомеханик титрашдан мухофазалаш системасининг схемаси тасвирланган. Бунда 1-пневмомеханик уйготгич; 2-силжиш буйича механик тескари богланиш; 3-сервоклапан; 4-кириш канали; 5-чикиш канали; 6- дроссел p ; 7-идиш; 8-изоляцияланувчи объект. Силжиш буйича механик тескари богланиш золотникли курилма оркали ташки энергия манбайидан бериладиган газнинг сарфланиши бошкариб туради. Золотникни сурадиган силжиш буйича тескари богланиш мавжудлиги туфайли уйготгичнинг чикиш кучи нисбий силжиш интегралининг функцияси булади. Силжиш интегралига кура бошкариш факат пас частоталардагина самарали булиши мумкин, шунинг учун силжиш буйича

тескари богланишдан факат химояланувчи объектни маълум холатга келтиришдагина фойдаланилади. Системанинг изоляцияланувчи масса катталигининг узгаришига нисбатан сезгирлиги паст.

Фойдаланилган адабиётлар: 1. И.И. Артобалевский «Теория механизмов и машин» М. 1988 г. 2. К.В. Фролов «Теория и механизмов и машин» М 1998 г. 3. Х.Х.Усманхаджаев «Машина ва механизмлар назарияси» Т.1981 й. 4. А.С. Кореняко и другие «Курсовое проектирование по ТММ» М. 1986 г. 5. З.Х.Иззатов «Машина ва механизм назарияси» дан курсовий лойихалаш Т.1979 й.
