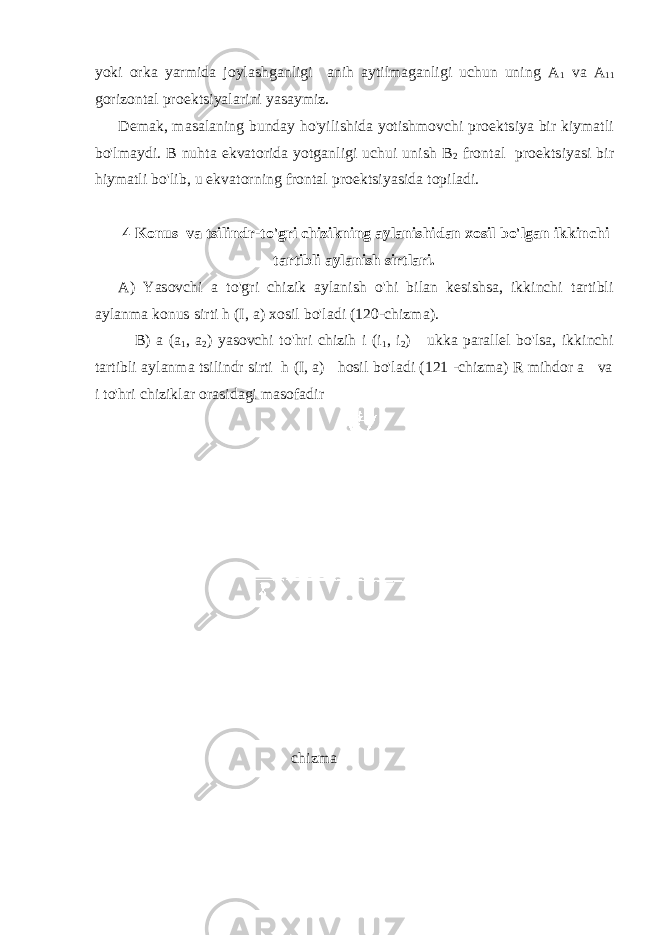

Aylanish sirtlari Reja: 1. Aylanish sirtlari to&#39;hrisida umumiy ma&#39;lumotlar 2. Ikkinchn tartibli aylanish sirtlari 3. Sfera 4. Konus va tsiliidr 5. Bir kovakli giperboloidi 6. Tor sirti 1 Aylanish sirglari to&#39;hrisida umumiy ma&#39;lumoglar. Ta&#39;rif. Birorta tekis yoki fazoviy chizikning huzgalmas to&#39;hri chizih atrofida aylanishidan hosil bo&#39;lgan sirt aylanish sirti deb ataladi. harakatlanuvchi chizih sirtning yasovchisi, to&#39;gri chizihga aylanish o&#39;hi deyiladi. Yasovchi va aylanish o&#39;hi aylanish sirtining aniklovchilarini tashkil hiladi. 118-chizmada m (m1, m2) egri chizikning i (i1 i2) aylanish o&#39;ki atrofida aylanishidan hosil bo&#39;lgan umumiy ko&#39;rinishdagi aylanish sirti Monj chizmasida tasvirlangan. Yasovchi va aylanish uki ma&#39;lum bo&#39;lsa aylanish sirti to&#39;la berilgan hisoblanadi. chizma Sirtning berilishini uning anihlovchilari orhali F (m,i) kurinishida yozish mumkin. Monj chizmasida aylanish sirti F 1 (m 1 i 1 ) va F 2 (m 2 ,i 2 ) bilan yoki aniklovchilarining istalgan ikki proektsiyasi bilan beriladi. Aylanish jarayonida yasovchining hamma nuhtalari aylanalar buyicha harakat hilib, bu aylanalar sirtning parallellari deb ataladi. Aylanish o&#39;hidan o&#39;tgan barcha tekisliklar meridian tekisliklari, ularning aylanish sirti bilan kesishish chizihlari esa meridianlar dsyiladi. Sirtning barcha meridianlari kongruent bo&#39;ladi. Frontal meridian tekisligi bosh meridian tekisligi hisoblanib, uning sirt bilan kesishish chizihi bosh meridian yoki sirtning frontal ocherki deb ataladi. 118-chizma umumiy ko&#39;rinishdagi aylanish sirtining aylanish o&#39;ki gorizontal proektsiyalar tekisligi h1 ga perpendikulyar joylashganligi uchun sirtdagi parallellarning (n&#39; 2 , n&#39;&#39; 2 , n&#39;&#39;&#39; 2 ) frontal proektsiyalari kesma kurinishida, gorizontal proektsiyalari ega hahikiy kattalikda, ya&#39;ni aylana kurinishida tasvirlangan. Chizmada β bosh va ρ oddiy meridian tekisliklari hosil hilgan meridian kesimlar ko&#39;rsatilgan. Bosh meridian π 2 ga parallel bulganligi uchun uning frontal proektsiyasi o&#39;zining hahikiy kattaligiga teng bo&#39;ladi Agar parallelning bosh meridian bilan kesishish nuktasidan bosh meridianga o&#39;tkazilgan urinma aylanish o&#39;higa parallel bo&#39;lsa, bu parallel ekvator yoki bo&#39;yin chizihi deyiladi. Bu parallel ikki yon ko&#39;shni parallellardan katta bo&#39;lsa, ekvator kichik bo&#39;lsa bo&#39;yin chizihi deb tanlanadi. Demak biror aylanish sirtida bir necha ekvator va bo&#39;yin chizihlari bo&#39;lishi mumkin. 118-chizmadagi aylanish sirtida parallellardan n&#39;&#39; (n&#39;&#39; 1 , n&#39;&#39; 2 ) bo&#39;yin n&#39;&#39;&#39; (n&#39;&#39;&#39;, n&#39;&#39;&#39; 2 ) esa ekvator chizihi xisoblanadi. Boshha sirtlar singari aylanish sirti ham cheksiz Ko&#39;p nuhtalar to&#39;plamidan (ya&#39;ni ikki parametrli) iboratdir. Bu nuhtalarni to&#39;la to&#39;kis chizmada tasvirlab bo&#39;lmaydi shuning uchun ham, π 1 va π 2 ga perpendikulyar hilib aylanish sirtiga urinma tsilindrlar o&#39;tkaziladi. Urinma tsiliidrlarning π 1 bilan kesishiga chizigi sirtning gorizontal ocherki, π 2 bilan kesishish chizigi esa uning frontal ocherki deyiladi. Aylanish sirtlari, ko&#39;pincha, o&#39;zining gorizontal va frontal ocherklari bilan tasvirlanadi. 118-chizmadagi aylanish sirtining frontal ocherki bosh meridian m 2 va n&#39; 2 nw 2p aralellari bilan gorizontal ocherki n&#39;&#39; 1 va n&#39;&#39;&#39; 1 paralellari bilan cheklangan. Aylanish sirtlari mashinasozlikda va hurilish amaliyotida keng ko&#39;llaniladi. Ko&#39;pchilik mexanizmlar aylanma xarakat hiladi va aylanish sirtlari stanokda osongina yasaladi. Loyixalanadigan mashina mexanizmlarning vazifasi, unga ho&#39;yiladigan texnik talablar va shaklga harab aylanish sirtining yasovchisi tanlanadi. Muxandislik amaliyotida ikkinchi tartibda aylanish sirtlari eng ko&#39;p tarhalgan. 2. Ikkiichi tartibli aylanish sirtlari Ta&#39;rif. Ikkinchi tartibli egri chizihlarniig o&#39;z o&#39;hlaridan biri atrofida va to&#39;gri chizihning biron to&#39;hri chizih atrofida aylanishdan xosil bo&#39;lgan sirt ikkinchi tartibli aylanish sirt deyiladi. 3. Sfera. Aylananing uz diametrdlaridan birining atrofida aylanishidan xosil bo&#39;lgan sirg sfera deb ataladi. 119-chizmada aylana diametri orhali o&#39;tgan o&#39;hi atrofida m (m 1 , m 2 ) aylananing aylanishidan xosil bo&#39;lgan sferaning frontal va gorizontal proektsiyalari tasvirlangan. chizma Sfera ustida yotgan A nuhtaning frontal va B nuktaning gorizontal proektsiyasi berilgan. A nuhtaning A 1 gorizont proektsiyasini yasash uchun orhali O 12 I 2 radiusli parallel utkazamiz. A nuktaning gorizontal proektsiyasi ana shu parallelning gorizontal proektsiyalariga etadi. Lekin A nukta sferaning oldingi yoki orka yarmida joylashganligi anih aytilmaganligi uchun uning A 1 va A 11 gorizontal proektsiyalarini yasaymiz. Demak, masalaning bunday ho&#39;yilishida yotishmovchi proektsiya bir kiymatli bo&#39;lmaydi. B nuhta ekvatorida yotganligi uchui unish B 2 frontal proektsiyasi bir hiymatli bo&#39;lib, u ekvatorning frontal proektsiyasida topiladi. 4 Konus va tsilindr-to&#39;gri chizikning aylanishidan xosil bo&#39;lgan ikkinchi tartibli aylanish sirtlari. A) Yasovchi a to&#39;gri chizik aylanish o&#39;hi bilan kesishsa, ikkinchi tartibli aylanma konus sirti h (I, a) xosil bo&#39;ladi (120-chizma). B) a (a 1 , a 2 ) yasovchi to&#39;hri chizih i (i 1 , i 2 ) ukka parallel bo&#39;lsa, ikkinchi tartibli aylanma tsilindr sirti h (I, a) hosil bo&#39;ladi (121 -chizma) R mihdor a va i to&#39;hri chiziklar orasidagi masofadir chizma chizma chizma 5 Bir kovakli aylanish giperboloid. Aylanish o&#39;hi atrofida u bilan ayhash a (a 1 a 2 ) to&#39;gri chizikning aylanishi natijasida bir kovakli aylanma giperboloid sirti h (I, a) (12-chizma hosl bo&#39;ladi. Aytib o&#39;tilgan sirtlar xam aylanish xam, chizihli sirtlar gruppasiga kiradi. Giperboloid, giperbolaning o&#39;z mavxum yoki hakikiy o&#39;ki atrofida aylanishidan hosil bo&#39;lgan sirt aylanma giperboloid deyiladi. Giperbolaning mavxum uk atrofida aylanishdan hosil bo&#39;lgan sirt bir kovakli aylanma giperboloid deyiladi 123-chizmada I o&#39;hi atrofida m giperbolaning aylanishidan xosil bulgan bo&#39;lgan bir kovakli giperboloid va uning ustida nuhta tanlash ko&#39;rsatilgan 6 Tor sirti. Ta&#39;rif. Biror aylananing shu aylana tekisligida yotuvchi, ammo aylana markazidan o&#39;tmaydigan, ixtiyoriy i o&#39;h atrofida aylanishidan xosil bo&#39;lgan sirt tor sirt deyiladi. Yasovchi m aylana radiuci g va aylana markazidan o&#39;hhacha bulgan R masofalarning o&#39;zaro nisbatiga ko&#39;ra tor sirtlari turlicha buladi: 1. g<R bo&#39;lganda yacovchi m (m 1 , m 2 ) aylana aylanish o&#39;hi i (i 1 i 2 ) ni kesmaydi va hosil bo&#39;lgan tor ochih tor yoki xalha deyiladi. (124 a- chi.zma) 2. g=R bo&#39;lganda yasovchi m (m 1 m 2 ) aylana aylanish o&#39;hi i (i 1 i 2 ) urinadi. Bunday tor yopik tor deb ataladi. (124,6-chizma) 3. g>R bo&#39;lganda yasovchi m (m 1 , m 2 ) aylana aylanish o&#39;hi i (i 1 i 2 ) ni kesadi. Bu holda hosil bo&#39;lgan tor ham, yonih tor deyiladi. (124 v-chizma) Ixtiyoriy tekislik torni 4-tartibli egri chizih bo&#39;yicha kesadi, shuning uchun tor ham, 4-tartibli sirtdir. I. Aylana bulagining aylanishidan xosil bo&#39;lgai tor-globoid va gumbaz shaklida uxshagan yopih tor sirtlari mavjud bo&#39;lib (125-chizma) umuman tor sirtlari texnikada va kurilishda keng kullaniladi. chizma chizma Adabiyotlar 1. Koroev Yu.I. &#34;Nachertatelnaya geometriya&#34; Moskva &#34;stroyizdat&#34; 1987 god. 2. Mixaylenko V.K, Ponomarev L.M. &#34;Injenernaya grafika&#34; Kiev 1985god. 3. Murodov Sh.K. va boshkalar &#34;Chizma geometriya kursi&#34; Toshkent &#34;Ukituvchi&#34; 1988 yil. 4. Murodov Sh.K. &#34;Gidrotexniklar uchun chizma geometriya&#34; Toshkesht &#34;Ukituvchi&#34; 1991 yil. 5. Raxmonov I. &#34;Perspektiva&#34; Toshkent &#34;Ukituvchi&#34; 1973 yil. 6. Sobirov E. &#34;Chizma geometriya kiska kursi&#34; Toshkent Ukituvchi 1993 yil. 7. Frolov S.A. &#34;Nachertatelnaya geometriya&#34; Moskva &#34;Mashinostroenie&#34; 1978 god 8. Xorunov R. &#34;Chizma geometriya kursi&#34; Toshkent &#34;Ukituvchn&#34; 1974 yil. 9.Xorunov R. Akbarov L. &#34;Chizma geometriyadan masa^lalar echish metodlari Toshkent &#34;Ukituvchi&#34; 1995 yil. 10. Chetveruxin N.F. &#34;Nachertatelnaya geomstriya&#34; Moskva &#34;Vsshaya shkola&#34; 1963 god. 11.Kirgizboev Yu. &#34;Chizma geometriya&#34; Toshkent &#34;Ukituvchi&#34; 1976 yil. 12. Kirgizboev Yu. &#34;Chizma geometriyadan masalalar tuplami&#34; Toshkent &#34;Ukituvchi&#34; 1976 yil 13. Tuxtaev A, Abramyan Ya.P, &#34;Injenerlik grafikasidan spravochnik&#34; Toshkent &#34;Ukituvchi&#34; 1994 yil
