Elektron tug’rilagichlar Reja: 1.Bitta yarim davrli tug’rilagich 2.Kuprikli ikki yarim davrli tugrilagich 3.Urta nuqtasi bilan ikki yarim davrli tug’rilagich

Elektron tug’rilagichlar uzgaruvchan tokni uzgarmas tokka aylantirish uchun ishlatiladi. BITTA YARIM DAVRLI TUG’RILAGICH Rasmda tug’rilagich sxemasi kursatilgan. Uzga ruvchan kuchlanish diod VD ga beriladi. Diod bir tomonlama utkazgich bulgani uchun yuklanish R ю dan tok fakat musbat yarim davrlarda utadi . Shuning uchun tug’rilangan tok pulslanuvchi shaklga ega buladi. Tug’rilagichlar kuyidagi parametr bilan tavsiflanadi: 1.Tug’rilangan kuchlanishning doimiy kismi. Bitta yarim davrli tug’rilagich uchun:2 0 45,0 U U  Bunda: U 2 — diodga berilgan uzgaruvchan kuchlanishning kiymati; U 0 — tug’rilangan kuchlanish. 2. Teskari kuchlanish — bu diodga manfiy yarim davrda kuyilgan kuchlanish. Bitta yarim davrli tug’rilagich uchun: U U m тес 0 . 14,3   Bunda: U тес.m — teskari kuchlanishning maksimal kiymati. Demak, diodlarni tanlashda ularning teskari kuchla nish 3, 14 U 0 dan katta bulishi shart ( U тес , d > 3,14 U 0 ). Agar kerakli diod topilmasa bir necha diodlarni ketma-ket ulash mumkin. 3. Tug’rilangan tok kiymati. Bitta yarim davrli tug’rilagich uchun : mI I 2 0 318,0  

Bitta yarim davrli to’g’rilagich: a) sxema, b) tok va kuchlanishlarning grafiklari Bunda: I 2т — tokning maksimal kiymati; I 0 — tugrilangan tokning k.iymati. Tug’rilagichlar xisoblashganda kuyidagi shartni bajarish kerak: I 0 < I д I д — diod uchun ruxsat etilgan tok. Agar tanlangan diod uchun bu shart bajarilmasa bir nechta diodlarni parallel ulashga tug’ri keladi. 4. Pulslanish koeffitsiyenti (tugrilagichning eng muxim parametri):0 1 U U K M n Bunda- U 1M — tugrilangan kuchlanishning birinchi garmonikasi maksimal kiymati. Bitta yarim davrli tugrilagichning pulslanish koeffitsiyenti juda katta : K n = 1,57. u tugrilagich uchun eng yirik kamchilik xisoblanadi.

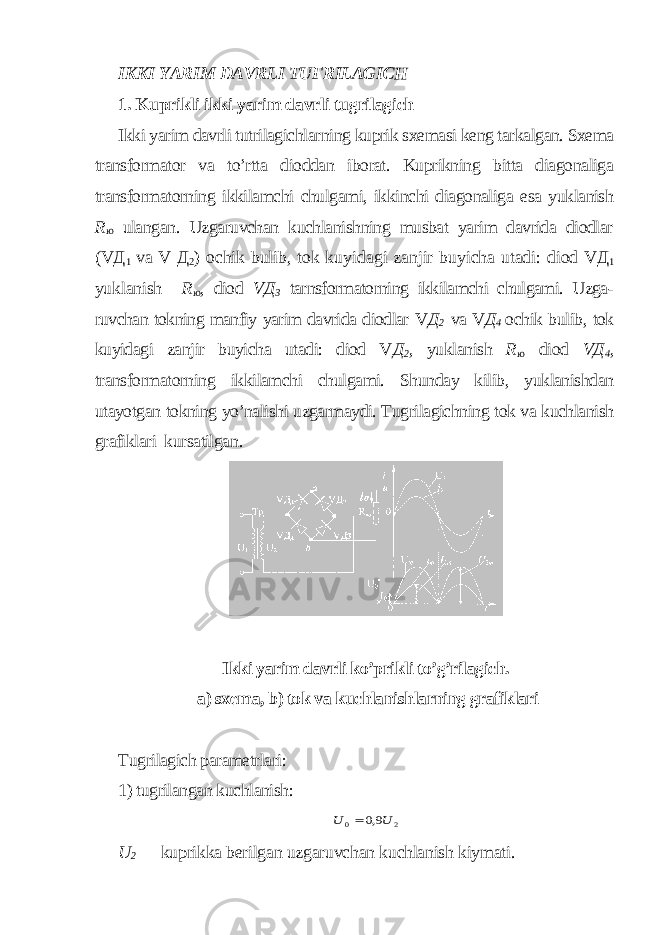

IKKI YARIM DAVRLI TU Ғ RILAGICH 1. Kuprikli ikki yarim davrli tugrilagich Ikki yarim davrli tutrilagichlarning kuprik sxemasi keng tarkalgan. Sxema transformator va to’rtta dioddan iborat. Kuprikning bitta diagonaliga transformatorning ikkilamchi chulgami, ikkinchi diagonaliga esa yuklanish R ю ulangan. Uzgaruvchan kuchlanishning musbat yarim davrida diodlar (V Д 1 va V Д 2 ) ochik bulib, tok kuyidagi zanjir buyicha utadi: diod V Д 1 yuklanish R ю , diod V Д 3 tarnsformatorning ikkilamchi chulgami. Uzga - ruvchan tokning manfiy yarim davrida diodlar V Д 2 va V Д 4 ochik bulib, tok kuyidagi zanjir buyicha utadi: diod V Д 2 , yuklanish R ю diod V Д 4 , transformatorning ikkilamchi chulgami. Shunday kilib, yuklanishdan utayotgan tokning yo’nalishi uzgarmaydi. Tugrilagichning tok va kuchlanish grafiklari kursatilgan . Ikki yarim davrli ko’prikli to’g’rilagich. a) sxema, b) tok va kuchlanishlarning grafiklari Tugrilagich parametrlari: 1) tugrilangan kuchlanish:2 0 9,0 U U  U 2 — kuprikka berilgan uzgaruvchan kuchlanish kiymati.

2)to’g’rilangan tok kiymati:MI I 2 0 636,0   3) teskari kuchlanishi: 0 . 57,1 U U m тес   4) pulslanish koeffitsiyenti: 67,0 nK Urta nuqtasi bilan ikki yarim davrli tug’rilagich Urta nuktasi bilan ikki yarim davrli tug’rilagich kursatilgan. Transformatorning ikkilamchi chulg’amidan o’rta nuqta chiqarilgan. VД 1 va VД 2 diodlar trans formatorning ikkilamchi chulgamlarining uchlariga ulanadi. Yuklama transformatorning ikkilamchi chulgamining urta va diodlarning umumiy nuktalari orasiga ulangan. Uzgaruvchan kuchlanishning musbat yarim davri da diod УД 1 ochiladi va tok kuyidagi zanjir buyicha utadi: diod VД 2 yuklanish R ю transformatorining 0 nuktasidan a nuktasigacha. Uzgaruvchan tokning manfiy yarim davrida diod VD2 ochiladi va tok kuyidagi zanjir buyicha utadi: diod VД 2 yuklanish R ю — transformatorning 0 nuktasidan В nuktaga. Shunday kilib, yuklanishdan utayotgan tokning yunalishi uzgarmaydi. Bu tug’rilagichning tok va kuchlanish grafiklari kuprikli tug’rilagichning grafiklariga uxshaydi. Tug’rilagichning diodlarga kuyilgan teskari kuchlanishi kuprikli tug’rilagichga nisbatan ikki marta katta, ya’ni: 0 . 14,3 U U m тес  

O’rta nuqtasi bilan ikki yarim davrli to’g’rilagich. Kolgan parametrlar kuprikli tug’rilagichning parametrlari bilan bir xil buladi. Urta nukta bilan ikki yarim davrli tug’rilagichning yutug’i, unda turtta diod urniga ikkita diod ishlatilishidadir.
