Макропроцессорлар

Загружено в:

20.09.2019

Скачано:

0

Размер:

68.5 KB

www.arxiv.uz Макропроцессорлар Режа: 1. Ассемблерда арифметик амаллар . 2. Макроаниқловлар ва макрокенгаймалар. 3. Ассемблер учун MACRO ва MEND дериктивалари. 4. Макропроцессор.

www.arxiv.uz Ассемблерда арифметик амаллар Кўпайтириш буйруғлари. MUL ва IMUL кўпайтириш буйруқлари. MUL буйруғи ишорасиз сонларни, IMUL бўлса бутун ишорали сонларни кўпайтиради.Буйруқлар байтларни ва сонларни кўпайтириши мумкин. Кўриниши: MUL узатувчи IMUL узатувчи Бу ерда узатувчи-хотиранинг байт ёки сўз ўлчамидаги ячейкаси. Иккинчи операнд сифатида AL (агар амал байтларда бўлса) ёки AX (агар амал сўзларда бўлса) регисторлари ишлатилади.Байтларни кўпайтирганда 16 битли кўпайтма AH (катта байтлар) ва AL (кичик байтлар) регисторларида ҳосил бўлади. Сўзларни кўпайтирганда 32 битли кўпайтма DX (катта сўзлар) AX (кичик сўзлар) регисторларида ҳосил бўлади. MUL буйруғи бажарилганда CF ва OF байроқлари 0 бўлади, агар кўпайтманинг катта қисми 0 бўлса, акс ҳолда CFқ1 ва OFқ1. IMUL буйруғи бажарилганда CFқ0 ва OFқ0 бўлади, агар кўпайтманинг катта қисми кичик қисмининг ишорасини кенгайганини ташкил этса, акс ҳолда CFқ1 ва OFқ1. AAM-ASCII кодида бериганларни кўпайтириш натижасини тузатиш буйруғи.Бу буйруғ кўпайтувчи ва кўпайтирилувчиларда турган тўғри жойланмаган байтларни кўпайтиришдан чиққан натижани иккита тўғри жойланмаган ўнли операнда кўринишига келтирилади. Бунда кўпайтма АН ва AL регистерларида туради деб ҳисобланади. Буйруқ бажарилганда AL нинг қиймати 10 га бўлиниб, бутун ва қолдиқ мос равишда AH ва AL да сақланади. Бундан ташқари AL даги натижага кўра PF , ZF ва SF байроқларнинг қиймати ўзгаради.

www.arxiv.uz Мисол: AL да 9 (0000 1001В), BL да 7 (0000 0111В), турган бўлсин. MUL BL бажарилганда AL нинг қиймати BL нинг қийматига кўпайтирилади ва 16 битли натижа AH ва AL регисторларида ҳосил бўлади. Бизнинг ҳолимизда АН да 0, AL да 0011 1111 B (ўнли 63) ҳосил бўлади. Ундан кейинги ААМ буйруғи AL нинг қийматини 10 га бўлиб, бутунни 0000 0110В АН регистрига қайтаради, қолдиқ 0000 0011 Вни AL регистрига қайтаради. Демак биз жойланмаган 63 ВСD сонни ҳосил қиламиз. 8088 МП да ўнли жойланган сонларни кўпайтириш йўқ, бунинг учун аввал сонлар жойланмаган кўринишга келтирилади, сўнгра кўпайтирилади, ҳосил бўлган натижа қайтадан жойланади. Бўлиш буйруқлари. DIV иккита ишорасиз сонни, IDIV ишорали бутун сонларни бўлишда ишлатилади.Уларнинг кўриниши : DIV узатувчи IDIV узатувчи. Бу ерда узатувчи –бўлувчи ёки байт ёки сўз бўлиб, хотиранининг бир ячейкасида ёки ишчи умумий регистридан бирида бўлади. Бўлинувчи иккиланган ўлчамли бўлиши керак., чунки у AH ва AL (8 битли сонларни бўлиш), DX ва AX (16 битли сонларни бўлиш) регистрларидан олинади. Аввалда узатувчи операнд байт бўлса, қолдиқ АН да, бутун қисми AL регистрида ҳосил бўлади. Агарда узатувчи операнд сўз бўлса, қолдиқ DX да, бутун қисми AX да ҳосил бўлади. Иккала буйруқ ҳам байроқларга таъсир кўрсатмайди, лекин AL ёки AX га сиғмай қолса, 8088 МП 0 га бўлиш узилишни ишлаб чиқади. Мисол: DIV DX DIV MEM_BYTE IDIV DL IDIV MEM_WORD ADD ASCII кодида берилганларни бўлганда тузатиш буйруғи. Бу буйруғ олдинги ўнли тузатиш буйруқлари (AAA, DAA, AAS, DAS, AAM)

www.arxiv.uz амал натижасига кўра иш бажаради. Буларга тескари ADD буйруғи бўлиш амали бажарилишидан олдин бажарилади. ADD буйруғи жойланмаган бўлувчини иккилик қийматига ўзгартириб, уни AL га жойлайди. Бунинг учун бҳлинувчининг (АН дагининг) катта рақамини 10 га кўпайтиради ва ҳосил бўлган натижани AL да турган кичик рақамга қўшади. Макроаниқловлар (макрокўрсатмалар) бошланғич программалаш тилидаги кўп ишлатиладиган ифодаларнинг ёзишнинг ўнғай воситасидир. Макропроцессор тамонидан макрокўрсатмаларни мос ифодалар гуруҳига алмаштирш жараёнини макрокенгайтма ёки макрогенерация деб аталади. Макрокўрсатмалар программа тузувчиларга ўз программасини ихчам кўринишда ёзишга имкон беради, программанинг якуний матнини ҳосил қилишни макропроцессор ўз зиммасига олади. Умуман олганда, макропроцессорларнинг асосий вазифаси белгиларнинг бир гуруҳини иккинчисига алмаштиришдир. Айрим махсус ҳолатларни ҳисобга олмаганда макропроцессор ўзи қайта ишлаётган матн мазмунини таҳлил қилмайди. Макропроцессор қурилиши ва имкониятига фойдаланилаётган программлаш тилидаги ифодаларнинг шакли таъсир қилиши мумкин, лекин бу ифодалар мазмуни уларни машина кодига трансляцияси, макрогенерация жараёнига бевосита таъсири йўқ. Шунинг учун макропроцессор ишлаш механизми амалда ўзи керак бўлган машина тузилишига боғлиқ эмас. Одатда макропроцессорлар ассемблер тилида программалашда нисбатан кўп ишлатилади. Бироқ юқори бо с қич программалаш тилларида, операцион тизим буйруқ тилларида, тадбиқий программа тизимларида ҳ ам макропроцессорлардан фойдаланиш ка т та с амара беради. Бундан ташқари бирор бир аниқ тил б илан бо ғ ланмаган мақсадли макропроцессорлар мавжуд. Макроаниқловлар ва макрокенгайтмалар. С Ў М /Қ Вда учун ёзилган программани макрокўрсатмалардан фойдаланилган варианти қуйидаги расмда келтирилган.

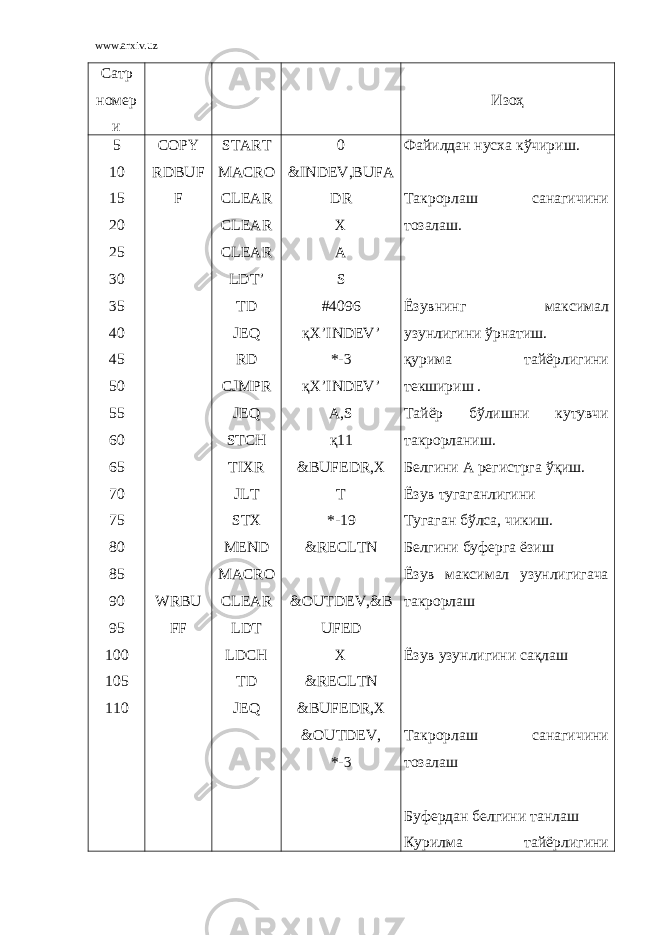

www.arxiv.uz Сатр номер и Изоҳ 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 COPY RDBUF F WRBU FF START MACRO CLEAR CLEAR CLEAR LDT’ TD JEQ RD CJMPR JEQ STCH TIXR JLT STX MEND MACRO CLEAR LDT LDCH TD JEQ 0 &INDEV,BUFA DR X A S #4096 қX’INDEV’ *-3 қX’INDEV’ A,S қ11 &BUFEDR,X T *-19 &RECLTN &OUTDEV,&B UFED X &RECLTN &BUFEDR,X &OUTDEV, *-3 Файилдан нусха кўчириш. Такрорлаш санагичини тозалаш. Ёзувнинг максимал узунлигини ўрнатиш. қурима тайёрлигини текшириш . Тайёр бўлишни кутувчи такрорланиш. Белгини А регистрга ўқиш. Ёзув тугаганлигини Тугаган бўлса, чикиш. Белгини буферга ёзиш Ёзув максимал узунлигигача такрорлаш Ёзув узунлигини сақлаш Такрорлаш санагичини тозалаш Буфердан белгини танлаш Курилма тайёрлигини

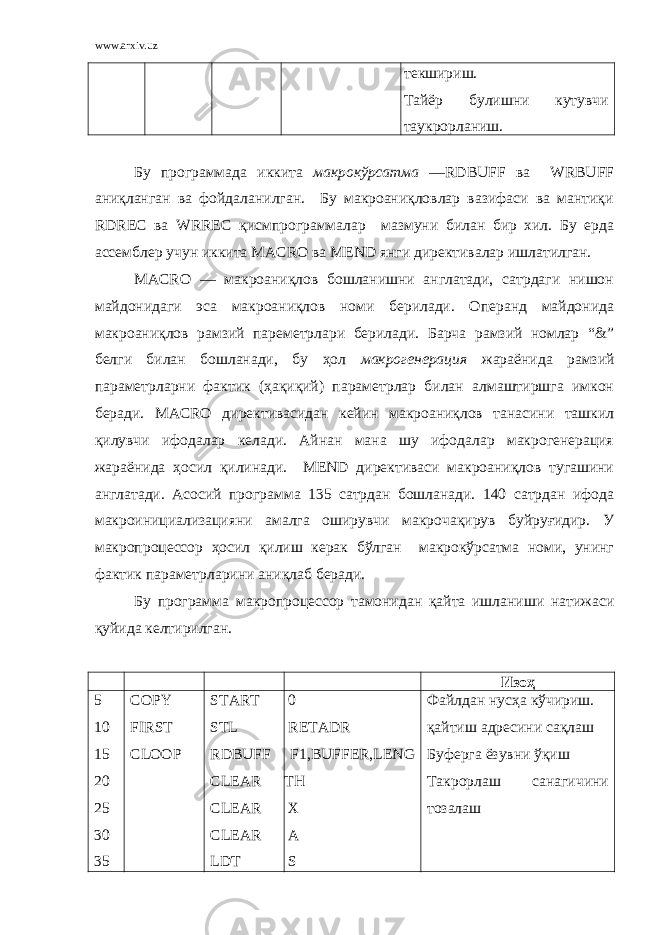

www.arxiv.uz текшириш. Тайёр булишни кутувчи таукрорланиш. Бу программада иккита макрокўрсатма ––RDBUFF ва WRBUFF аниқланган ва фойдаланилган. Бу макроаниқловлар вазифаси ва мантиқи RDREC ва WRREC қисмпрограммалар мазмуни билан бир хил. Бу ерда ассемблер учун иккита MACRO ва MEND янги директивалар ишлатилган. MACRO –– макроаниқлов бошланишни англатади, сатрдаги нишон майдонидаги эса макроаниқлов номи берилади. Операнд майдонида макроаниқлов рамзий пареметрлари берилади. Барча рамзий номлар “&” белги билан бошланади, бу ҳол макрогенерация жараёнида рамзий параметрларни фактик (ҳақиқий) параметрлар билан алмаштиршга имкон беради. MACRO директивасидан кейин макроаниқлов танасини ташкил қилувчи ифодалар келади. Айнан мана шу ифодалар макрогенерация жараёнида ҳосил қилинади. MEND директиваси макроаниқлов тугашини англатади. Асосий программа 135 сатрдан бошланади. 140 сатрдан ифода макроинициализацияни амалга оширувчи макрочақирув буйруғидир. У макропроцессор ҳосил қилиш керак бўлган макрокўрсатма номи, унинг фактик параметрларини аниқлаб беради. Бу программа макропроцессор тамонидан қайта ишланиши натижаси қуйида келтирилган. Изоҳ 5 10 15 20 25 30 35 COPY FIRST CLOOP START STL RDBUFF CLEAR CLEAR CLEAR LDT 0 RETADR F1,BUFFER,LENG TH X A S Файлдан нусҳа кўчириш. қайтиш адресини сақлаш Буферга ёзувни ўқиш Такрорлаш санагичини тозалаш

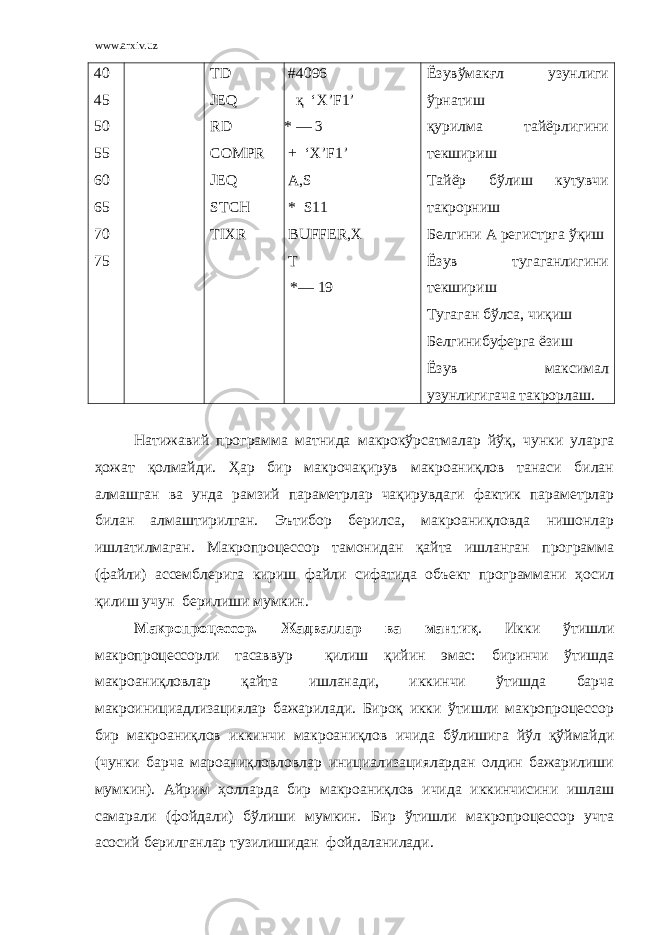

www.arxiv.uz 40 45 50 55 60 65 70 75 TD JEQ RD COMPR JEQ STCH TIXR #4096 қ ‘X’F1’ * –– 3 + ‘X’F1’ A,S * S11 BUFFER,X T *–– 19 Ёзувўмакғл узунлиги ўрнатиш қурилма тайёрлигини текшириш Тайёр бўлиш кутувчи такрорниш Белгини А регистрга ўқиш Ёзув тугаганлигини текшириш Тугаган бўлса, чиқиш Белгинибуферга ёзиш Ёзув максимал узунлигигача такрорлаш. Натижавий программа матнида макрокўрсатмалар йўқ, чунки уларга ҳожат қолмайди. Ҳар бир макрочақирув макроаниқлов танаси билан алмашган ва унда рамзий параметрлар чақирувдаги фактик параметрлар билан алмаштирилган. Эътибор берилса, макроаниқловда нишонлар ишлатилмаган. Макропроцессор тамонидан қайта ишланган программа (файли) ассемблерига кириш файли сифатида объект программани ҳосил қилиш учун берилиши мумкин. Макропроцессор. Жадваллар ва мантиқ . Икки ўтишли макропроцессорли тасаввур қилиш қийин эмас: биринчи ўтишда макроаниқловлар қайта ишланади, иккинчи ўтишда барча макроинициадлизациялар бажарилади. Бироқ икки ўтишли макропроцессор бир макроаниқлов иккинчи макроаниқлов ичида бўлишига йўл қўймайди (чунки барча мароаниқловловлар инициализациялардан олдин бажарилиши мумкин). Айрим ҳолларда бир макроаниқлов ичида иккинчисини ишлаш самарали (фойдали) бўлиши мумкин. Бир ўтишли макропроцессор учта асосий берилганлар тузилишидан фойдаланилади.

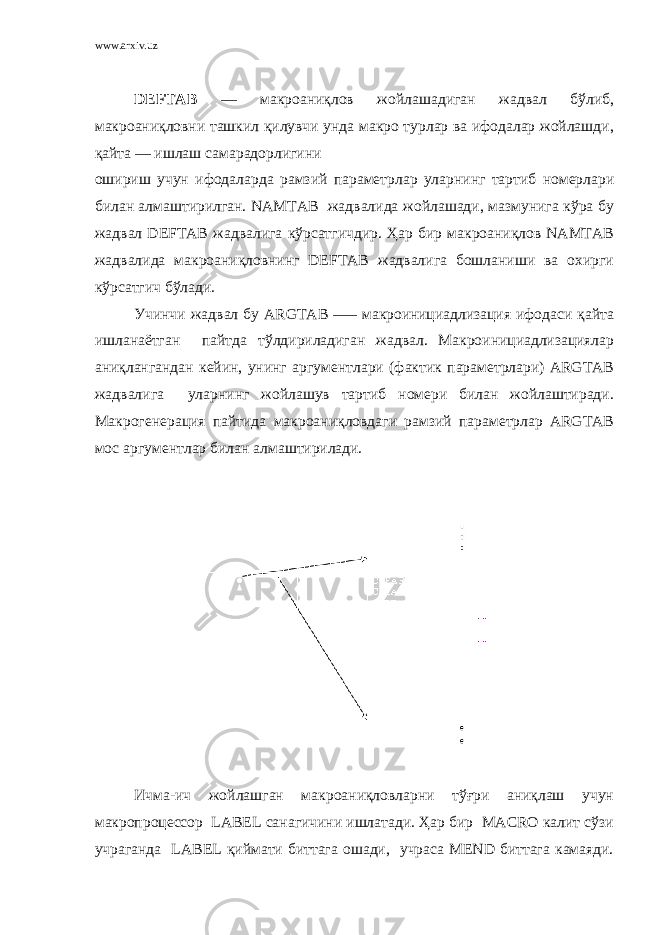

www.arxiv.uz DEFTAB –– макроаниқлов жойлашадиган жадвал бўлиб, макроаниқловни ташкил қилувчи унда макро турлар ва ифодалар жойлашди, қайта –– ишлаш самарадорлигини ошириш учун ифодаларда рамзий параметрлар уларнинг тартиб номерлари билан алмаштирилган. NAMTAB жадвалида жойлашади, мазмунига кўра бу жадвал DEFTAB жадвалига кўрсатгичдир. Ҳар бир макроаниқлов NAMTAB жадвалида макроаниқловнинг DEFTAB жадвалига бошланиши ва охирги кўрсатгич бўлади. Учинчи жадвал бу ARGTAB ––– макроинициадлизация ифодаси қайта ишланаётган пайтда тўлдириладиган жадвал. Макроинициадлизациялар аниқлангандан кейин, унинг аргументлари (фактик параметрлари) ARGTAB жадвалига уларнинг жойлашув тартиб номери билан жойлаштиради. Макрогенерация пайтида макроаниқловдаги рамзий параметрлар ARGTAB мос аргументлар билан алмаштирилади. Ичма-ич жойлашган макроаниқловларни тўғри аниқлаш учун макропроцессор LABEL санагичини ишлатади. Ҳар бир MACRO калит сўзи учраганда LABEL қиймати биттага ошади, учраса MEND биттага камаяди.

www.arxiv.uz LABELқ0 бошланғич MACRO га мос MEND учраганлигини англатади. Аксарият макропроцессорлар нисбатан кўп ишлатиладиган макроаниқловларни ўз ичига олган стандарт тизимли кутубхоналарни ишлатишга йўл қўяди. Бу ҳолда программа бошланғич матнида бундай макроаниқловлар ёзишга ҳожат бўлмайди, улар макропроцессор тамонидан зарур пайтда кутубхонадан олинади.
