Konveyerlar

Yuklangan vaqt:

04.09.2024

Ko'chirishlar soni:

0

Hajmi:

9348.6015625 KB
Ko'chirib olish

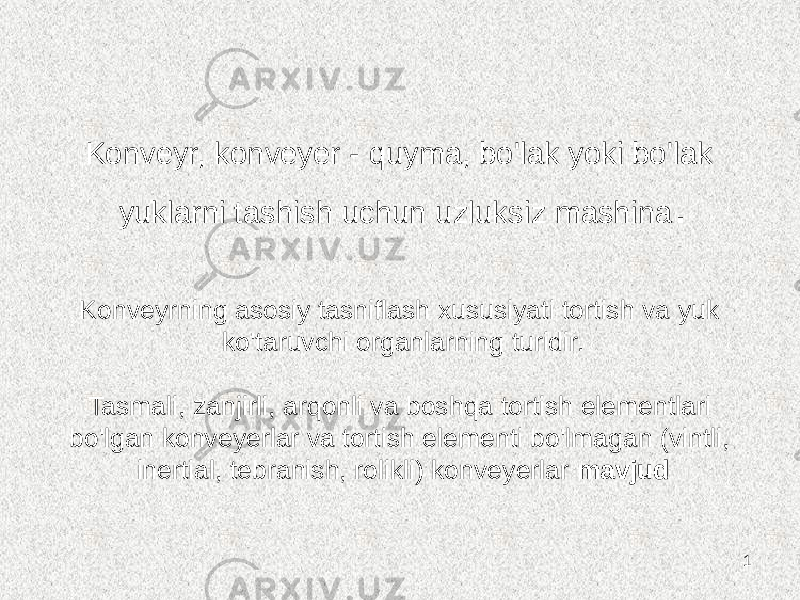

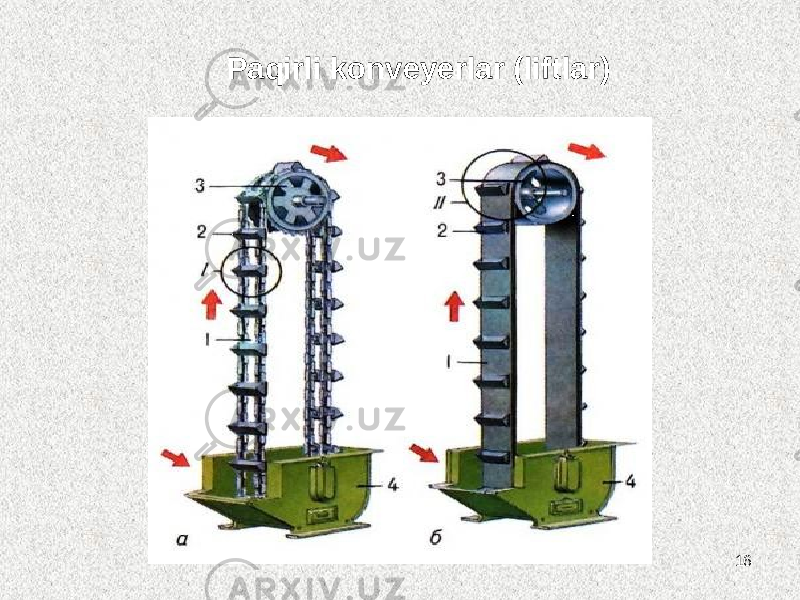

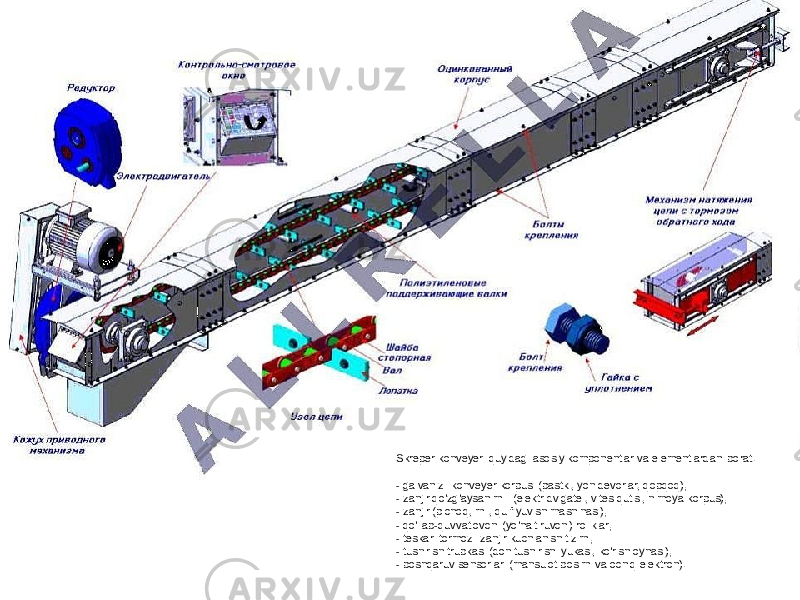

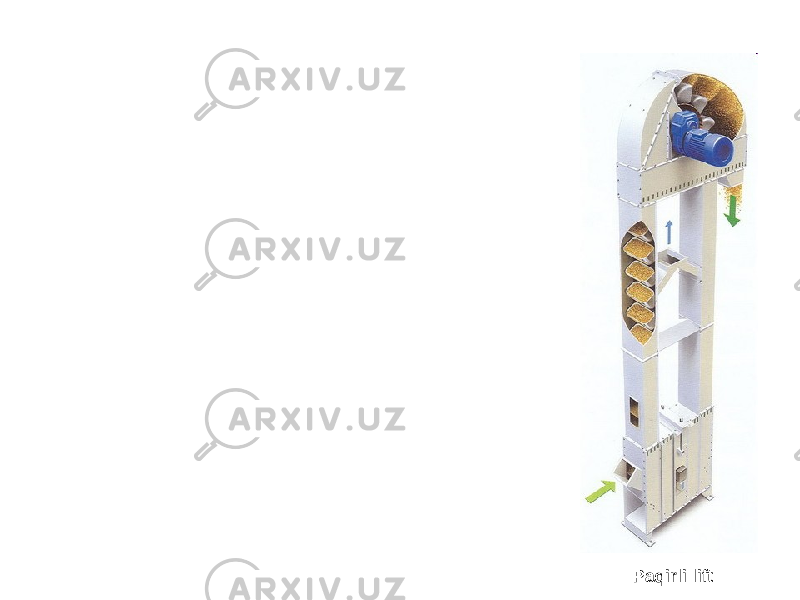

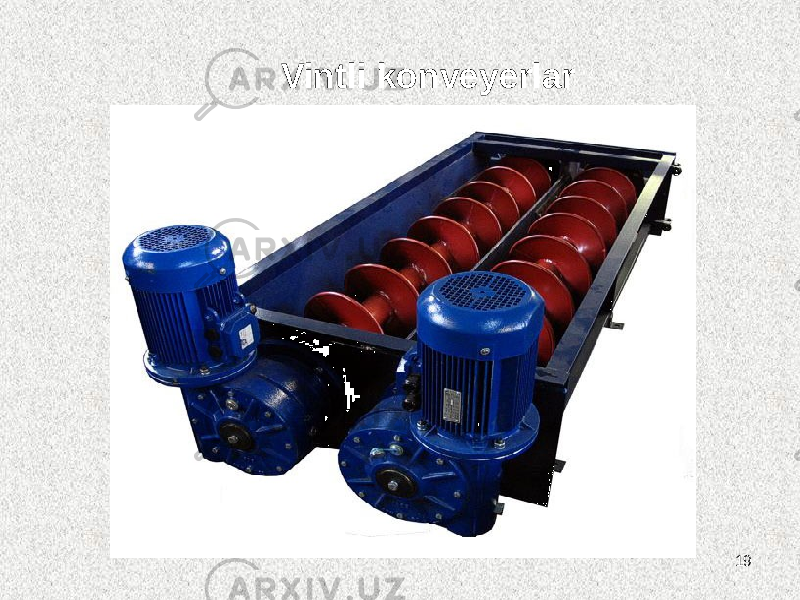

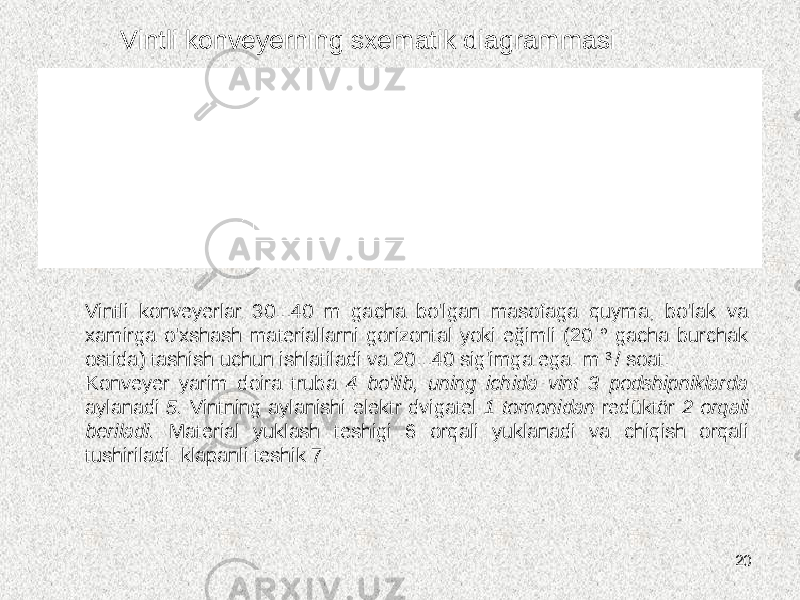

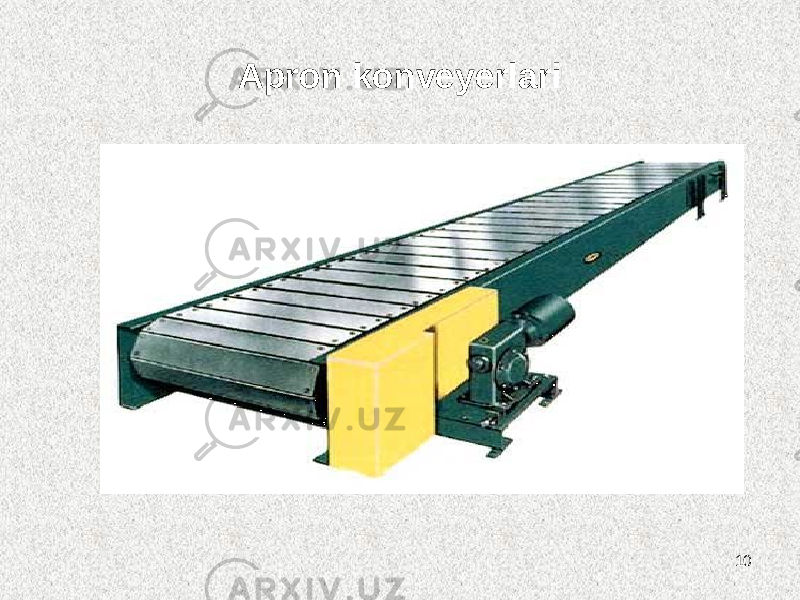

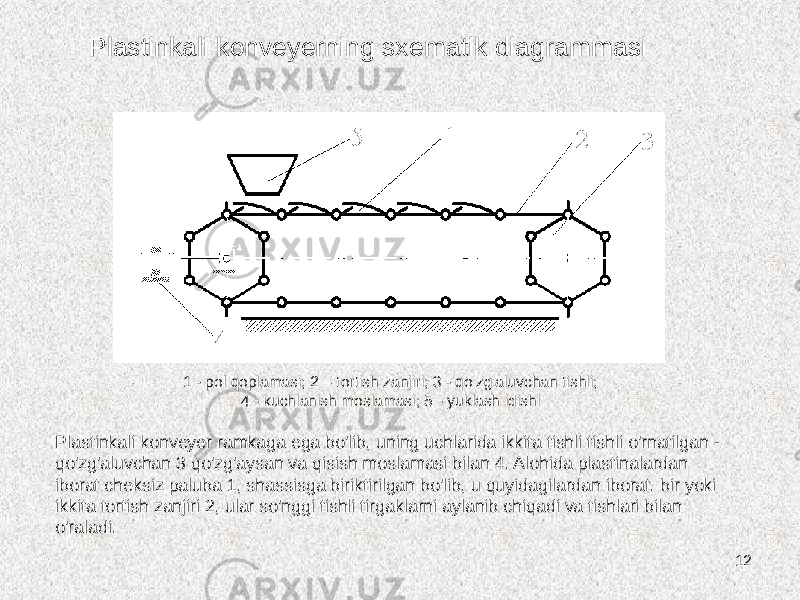

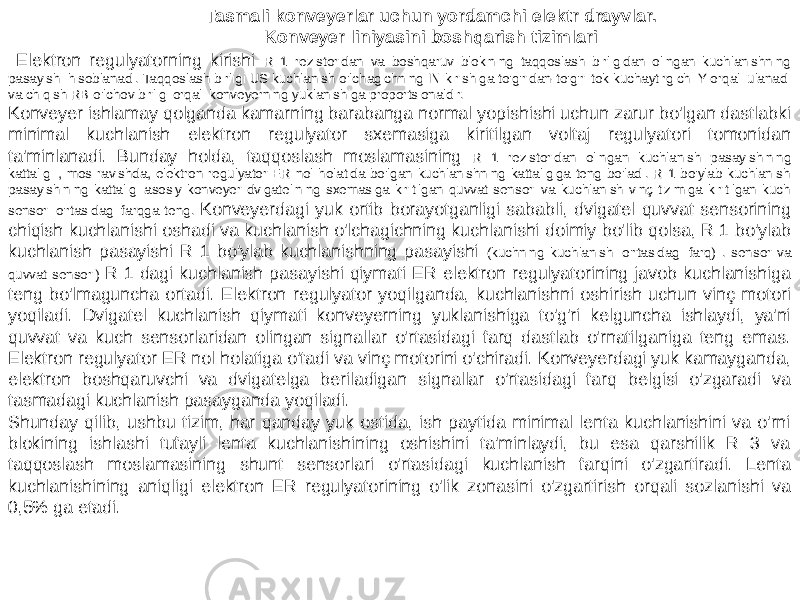

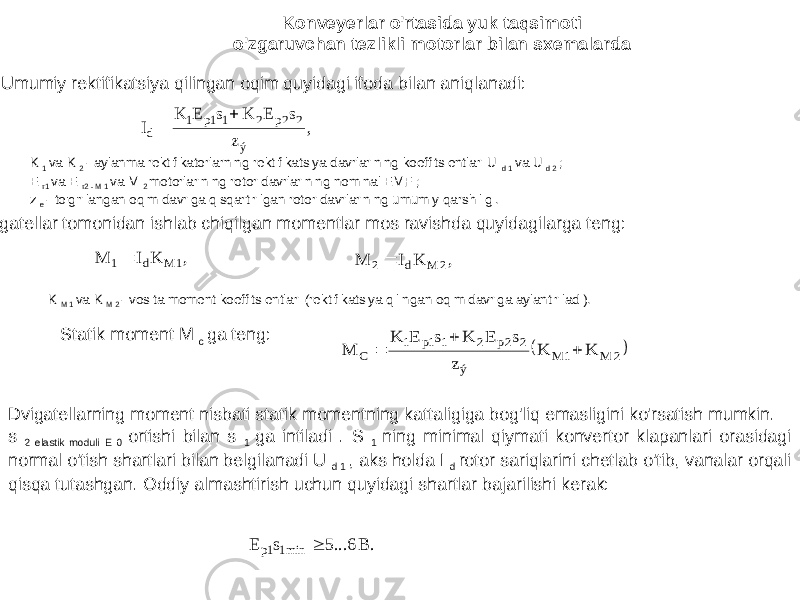

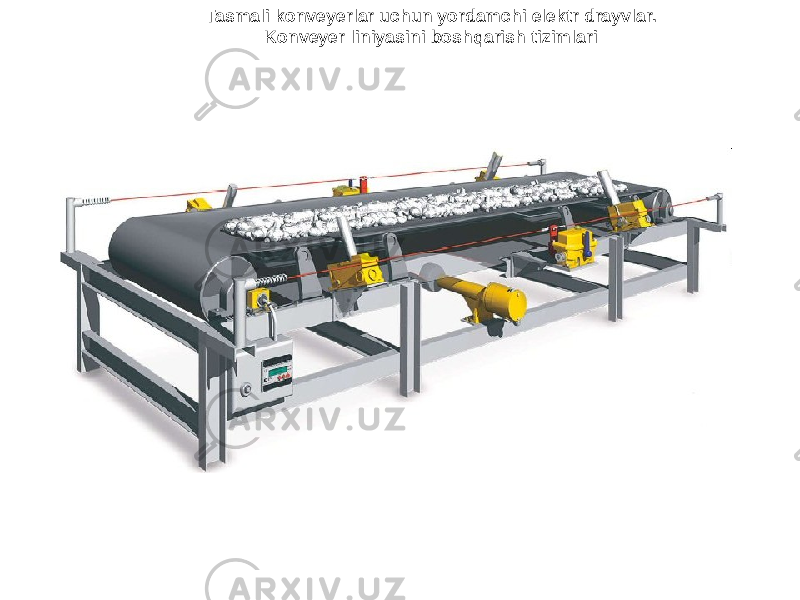

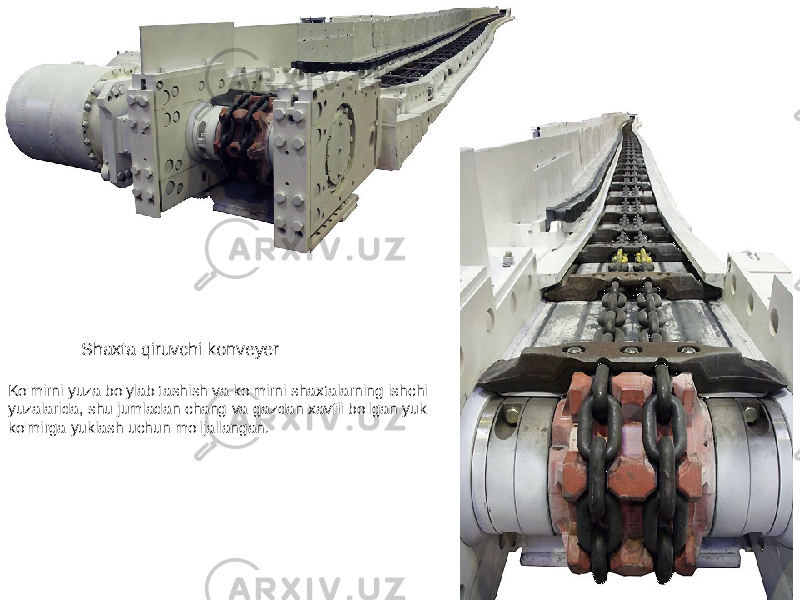

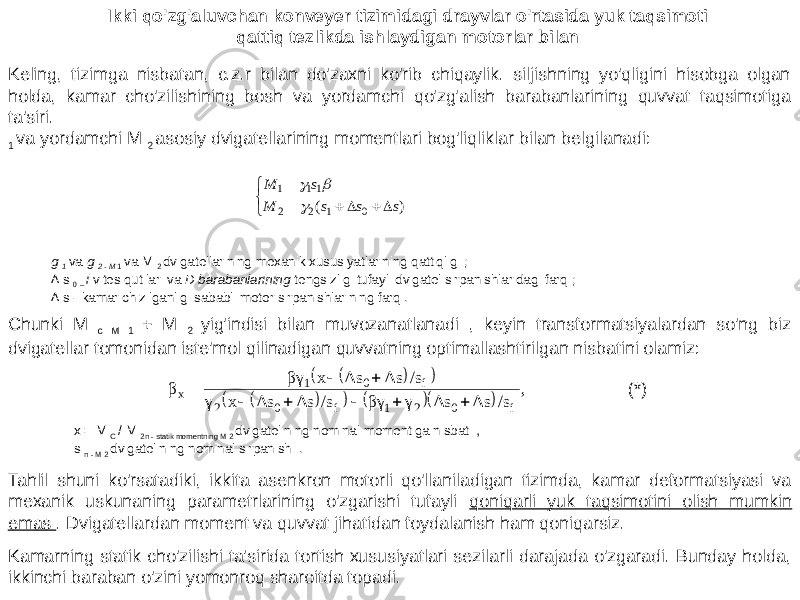

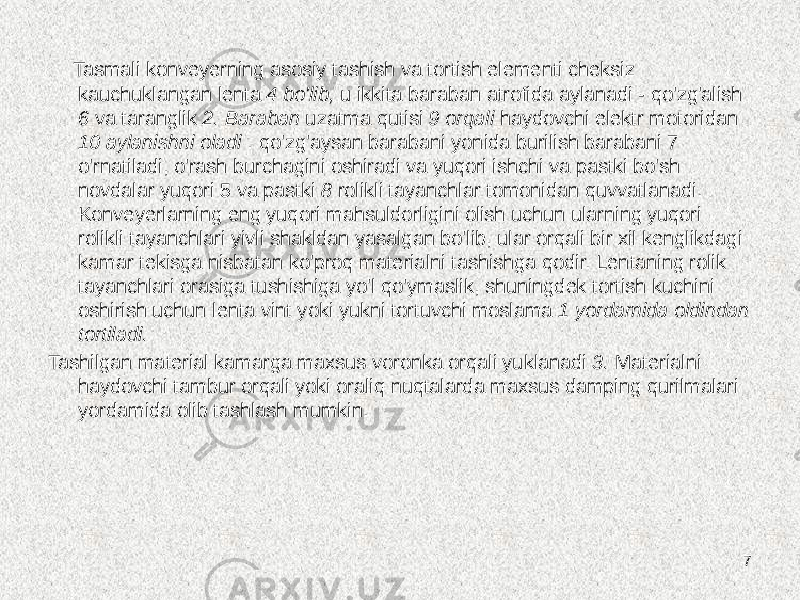

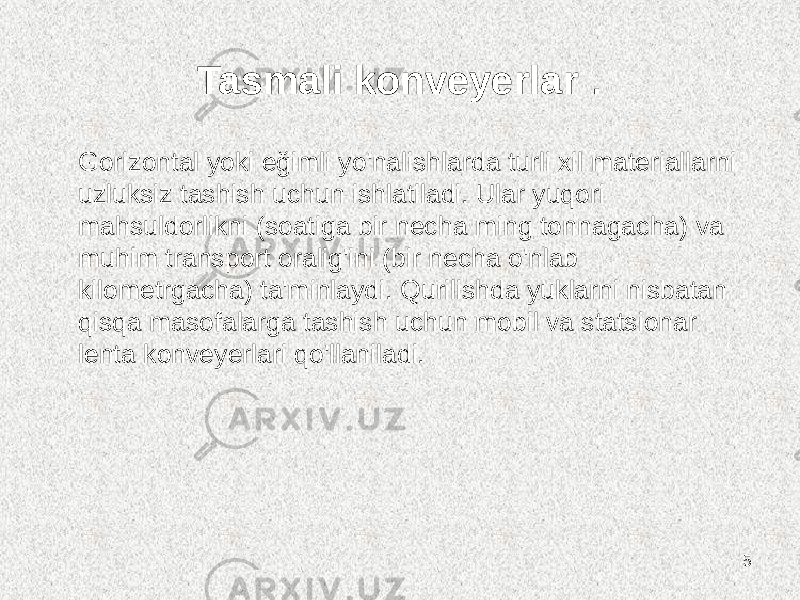

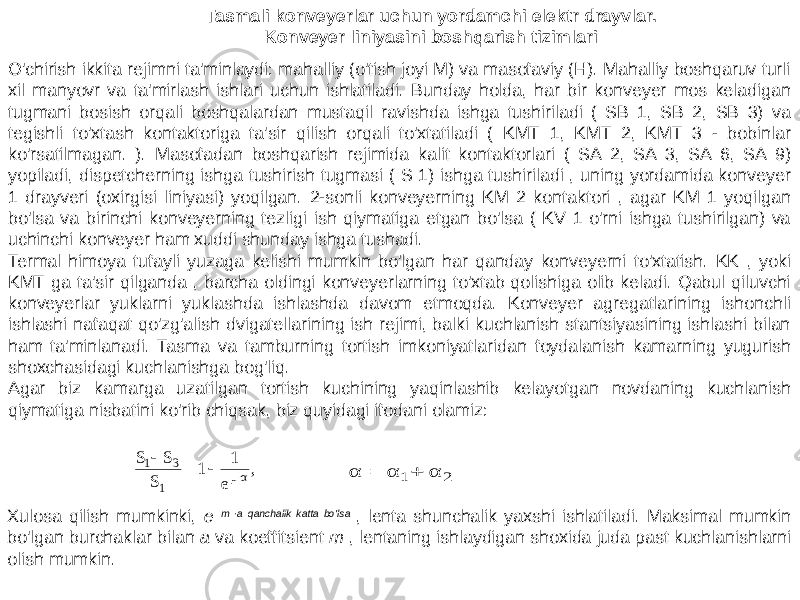

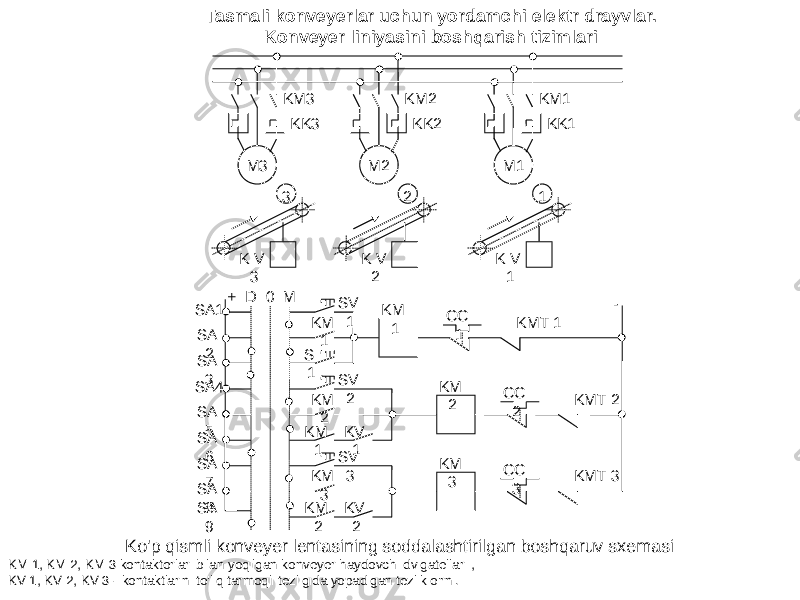

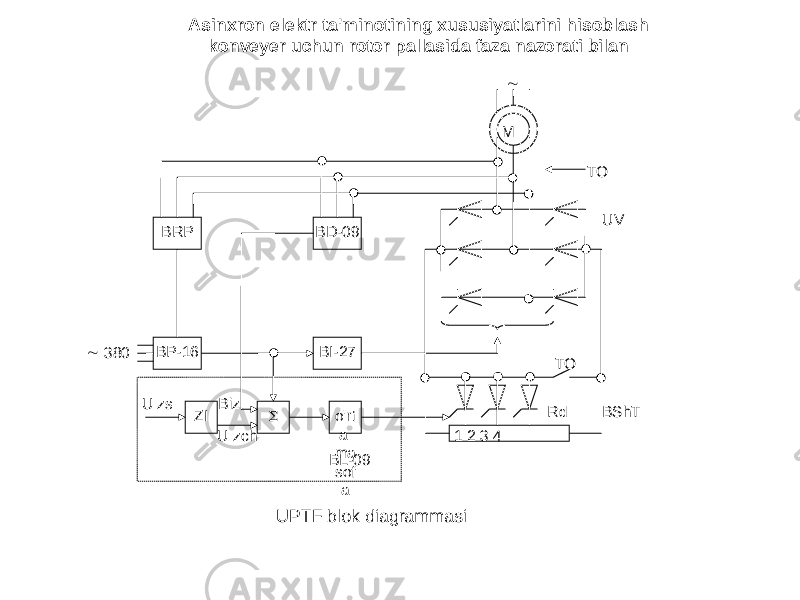

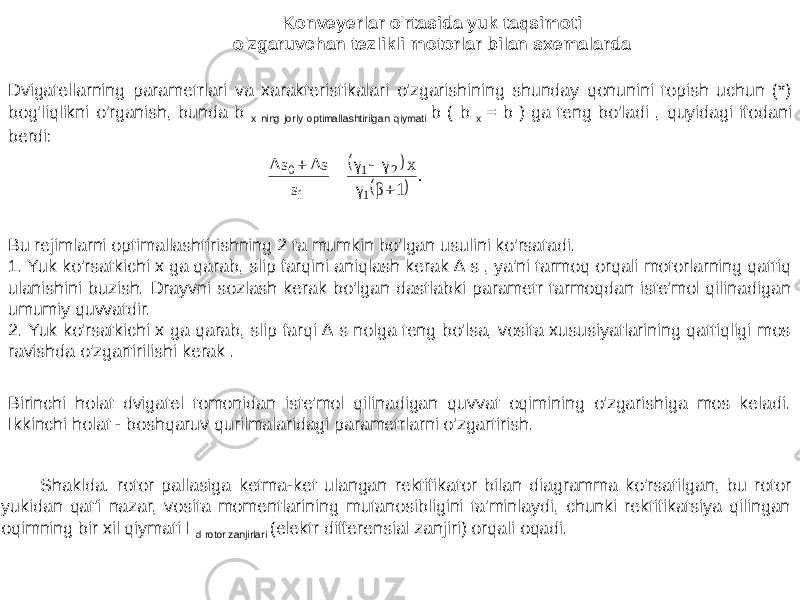

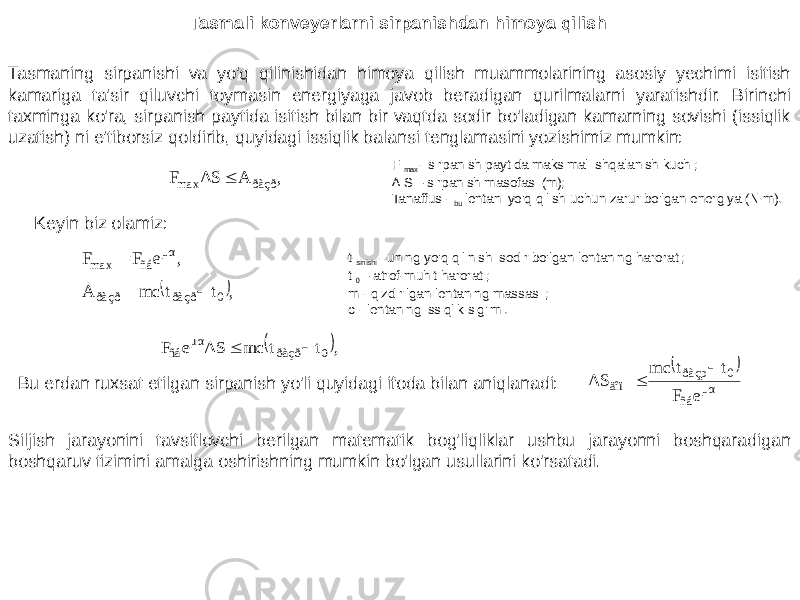

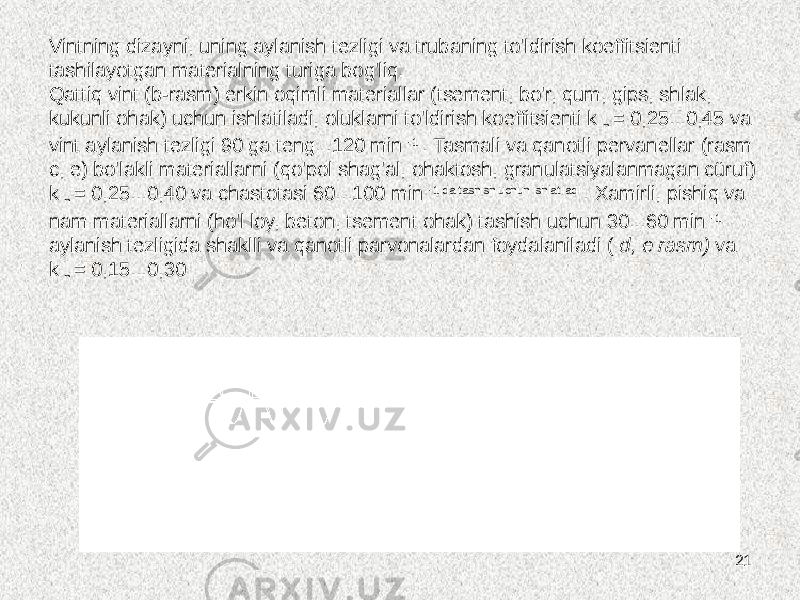

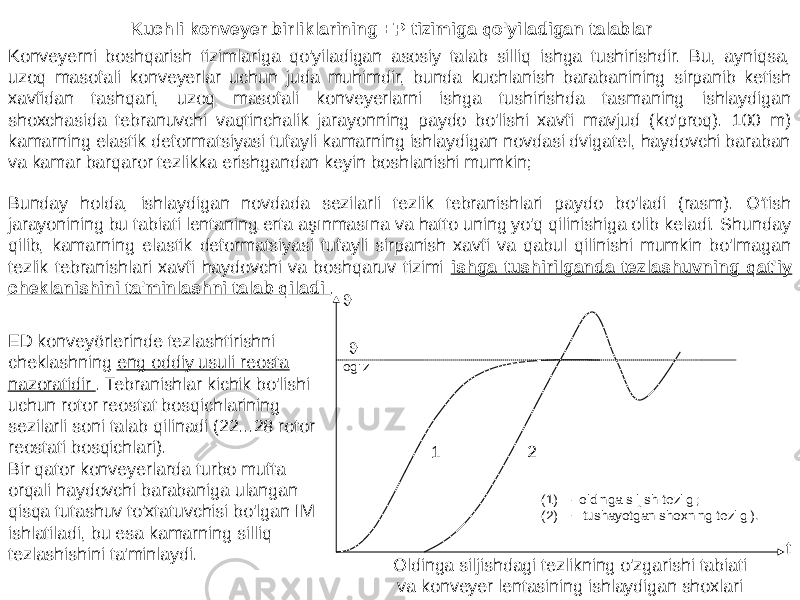

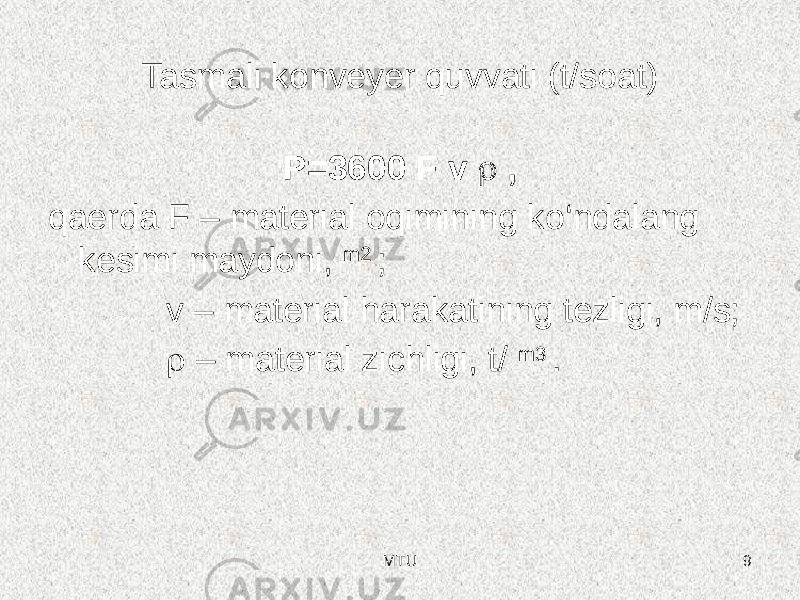

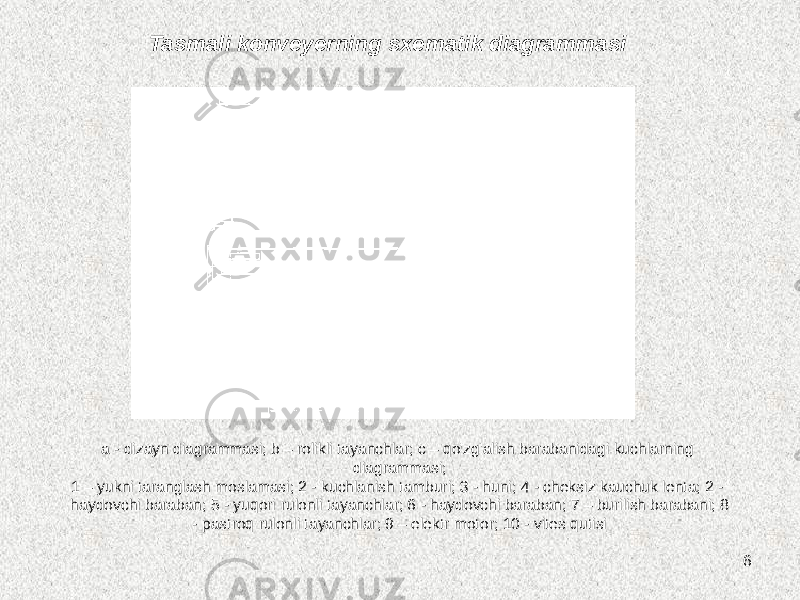

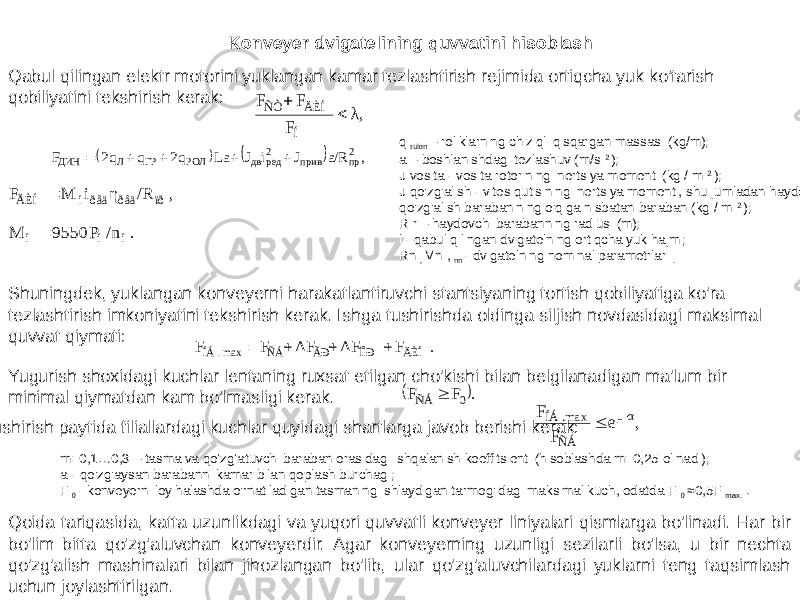

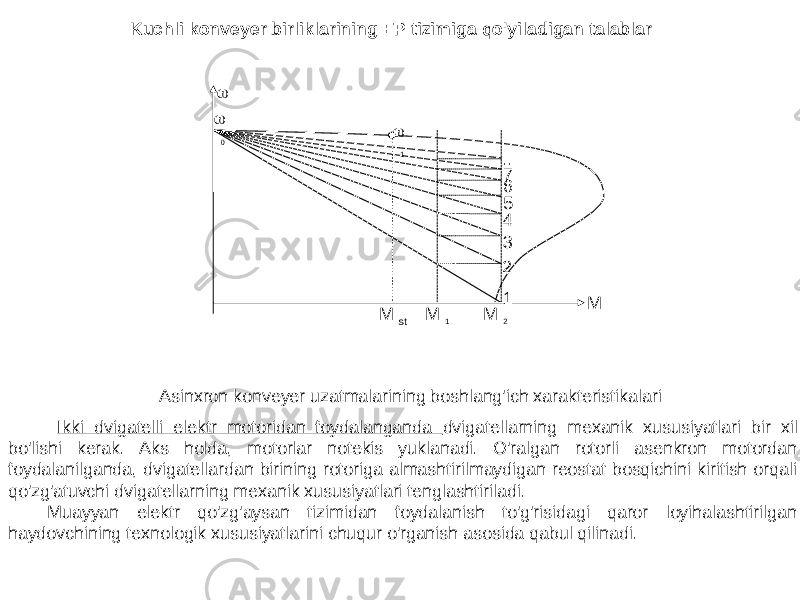

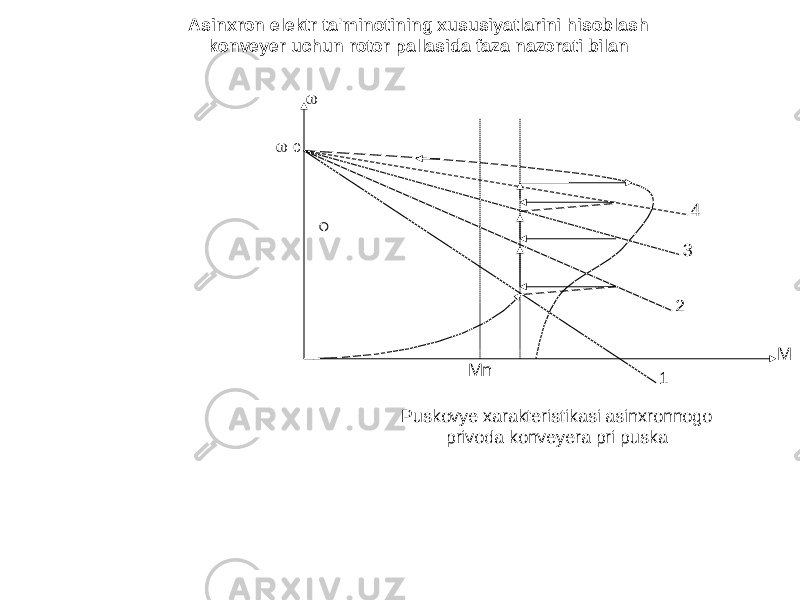

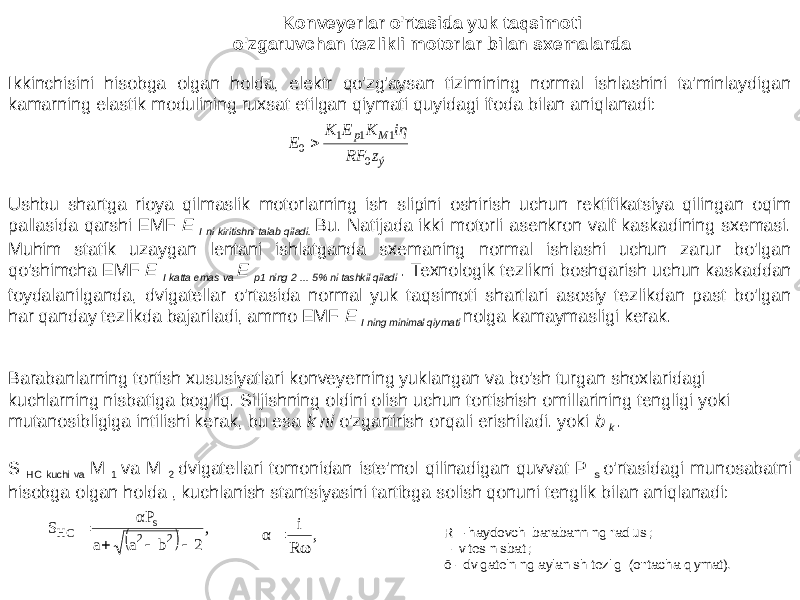

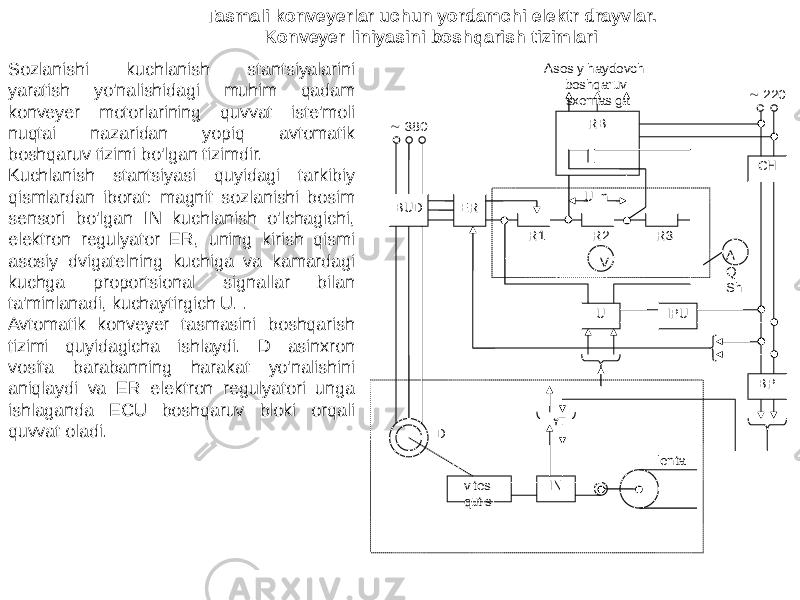

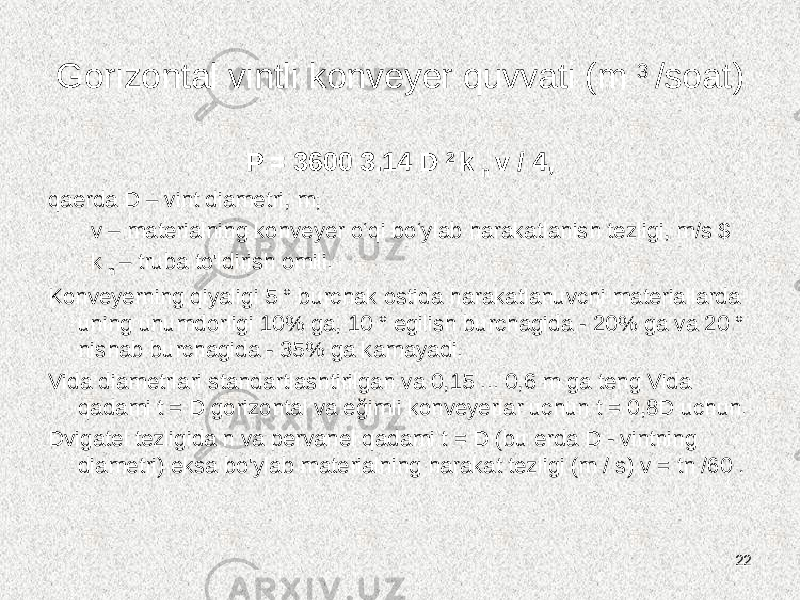

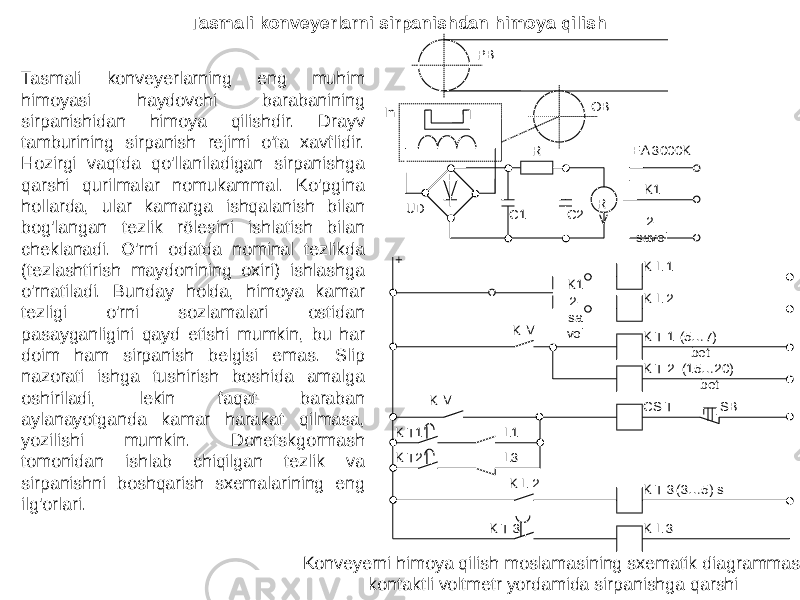

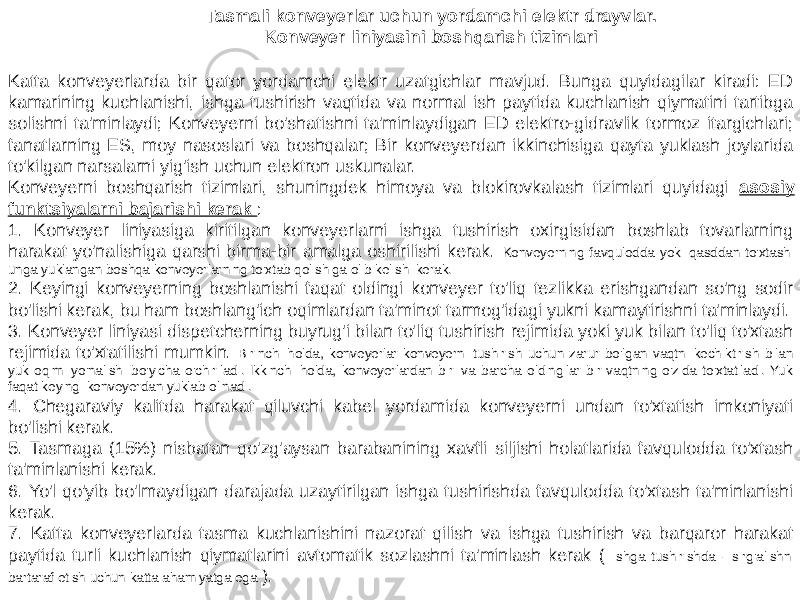

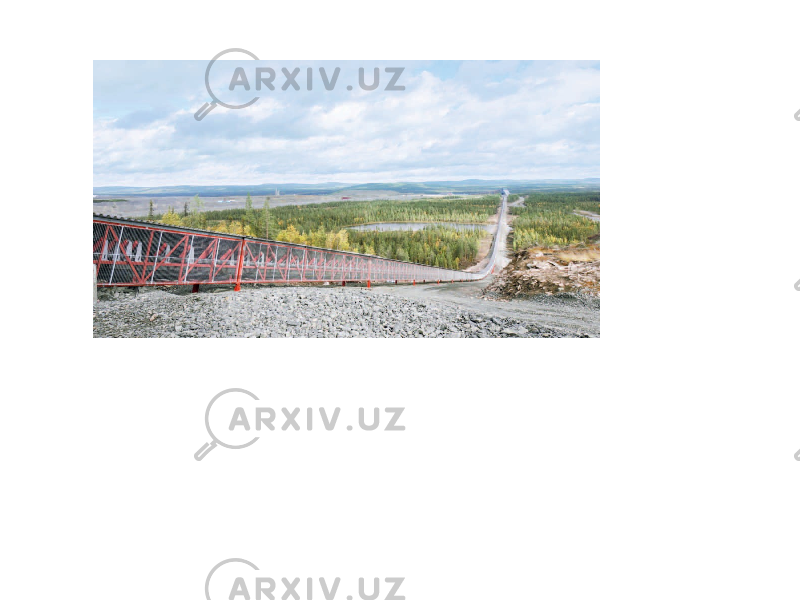

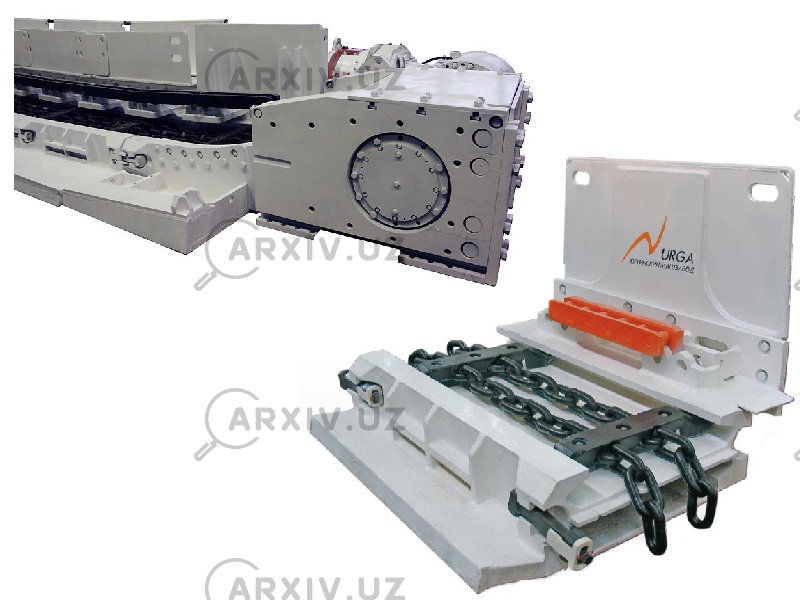

Konveyr, konveyer - quyma, bo&#39;lak yoki bo&#39;lak yuklarni tashish uchun uzluksiz mashina . Konveyrning asosiy tasniflash xususiyati tortish va yuk ko&#39;taruvchi organlarning turidir. Tasmali, zanjirli, arqonli va boshqa tortish elementlari bo&#39;lgan konveyerlar va tortish elementi bo&#39;lmagan (vintli, inertial, tebranish, rolikli) konveyerlar mavjud 1 Yuk ko&#39;taruvchi korpus turiga ko&#39;ra konveyerlar: tasmali, plastinkali, qirg&#39;ichli, osma yuk ko&#39;taruvchi, itarishli, aravachali, chelakli va beshikli, shuningdek vintli, inertial, tebranishli, rolikli bo&#39;lishi mumkin. yuklarni uzluksiz harakatlanuvchi qattiq lenta yoki polda, uzluksiz harakatlanuvchi chelaklarda, suspenziyalarda, platformalarda, aravalarda harakatlantiruvchi konveyerlar farqlanadi ; doimiy harakatlanuvchi qirg&#39;ichlar bilan statsionar truba yoki quvur bo&#39;ylab. Maqsadiga ko&#39;ra, quyma, dona tovarlar uchun statsionar va mobil konveyerlar mavjud. yuk harakati yo&#39;nalishi bo&#39;yicha - vertikal yopiq, gorizontal yopiq va fazoviy marshrutlar bilan . 2 Dizayni bo&#39;yicha konveyerlar lenta, chelak, vint va tebranish. Tasma va paqir konveyerlari bilan tashilgan material cheksiz lenta yoki zanjir bilan harakatlanadi; vida va tebranishlar uchun - vint yoki truba shaklida qattiq ishchi organni aylantirish yoki tebranish orqali. 3 Konveyerni loyihalash xususiyatlari Konveyerlarning eng tipik vakili lentali konveyer bo&#39;lib, uning tortish va tashish elementi mato, rezina, kabel yoki shnurli plastik lentadir. Tasma elektr qo&#39;zg&#39;aysanli (haydovchi stantsiya deb ataladigan) qo&#39;zg&#39;aysan baraban yordamida ishqalanish bilan boshqariladi , rolik yo&#39;nalishi bo&#39;ylab chiziqli qismlarda joylashgan tayanchlar tomonidan quvvatlanadi va yuk yoki dvigatel moslamasi (shunday qilib) bilan kuchlanish tamburi yordamida tortiladi. - kuchlanish stantsiyasi deb ataladi). Tasmali konveyerlar bir yoki ko&#39;p haydovchili bo&#39;lishi mumkin. Ko&#39;p qo&#39;zg&#39;aluvchan konveyerlardagi elektr motorlarining momentlari lenta bo&#39;ylab qo&#39;shiladi. Shunday qilib, konveyerda konveyer yo&#39;nalishi bo&#39;ylab joylashgan bir nechta haydovchi stantsiyalari bo&#39;lishi mumkin. Vites qutisiga dvigatel momentlari qo&#39;shiladigan ko&#39;p motorli haydovchi stantsiyalar mavjud. Tasmali konveyerlar . Gorizontal yoki eğimli yo&#39;nalishlarda turli xil materiallarni uzluksiz tashish uchun ishlatiladi. Ular yuqori mahsuldorlikni (soatiga bir necha ming tonnagacha) va muhim transport oralig&#39;ini (bir necha o&#39;nlab kilometrgacha) ta&#39;minlaydi. Qurilishda yuklarni nisbatan qisqa masofalarga tashish uchun mobil va statsionar lenta konveyerlari qo&#39;llaniladi. 5 6Tasmali konveyerning sxematik diagrammasi a - dizayn diagrammasi; b – rolikli tayanchlar; c – qo&#39;zg&#39;alish barabanidagi kuchlarning diagrammasi; 1 – yukni taranglash moslamasi; 2 - kuchlanish tamburi; 3 - huni; 4 - cheksiz kauchuk lenta; 2 - haydovchi baraban; 5 - yuqori rulonli tayanchlar; 6 - haydovchi baraban; 7 – burilish barabani; 8 - pastroq rulonli tayanchlar; 9 – elektr motor; 10 - vites qutisi Tasmali konveyerning asosiy tashish va tortish elementi cheksiz kauchuklangan lenta 4 bo&#39;lib, u ikkita baraban atrofida aylanadi - qo&#39;zg&#39;alish 6 va taranglik 2. Baraban uzatma qutisi 9 orqali haydovchi elektr motoridan 10 aylanishni oladi . qo&#39;zg&#39;aysan barabani yonida burilish barabani 7 o&#39;rnatiladi, o&#39;rash burchagini oshiradi va yuqori ishchi va pastki bo&#39;sh novdalar yuqori 5 va pastki 8 rolikli tayanchlar tomonidan quvvatlanadi. Konveyerlarning eng yuqori mahsuldorligini olish uchun ularning yuqori rolikli tayanchlari yivli shakldan yasalgan bo&#39;lib, ular orqali bir xil kenglikdagi kamar tekisga nisbatan ko&#39;proq materialni tashishga qodir. Lentaning rolik tayanchlari orasiga tushishiga yo&#39;l qo&#39;ymaslik, shuningdek tortish kuchini oshirish uchun lenta vint yoki yukni tortuvchi moslama 1 yordamida oldindan tortiladi. Tashilgan material kamarga maxsus voronka orqali yuklanadi 3. Materialni haydovchi tambur orqali yoki oraliq nuqtalarda maxsus damping qurilmalari yordamida olib tashlash mumkin. 7 Konveyerni loyihalash xususiyatlari Tasmali konveyer yoki lentali konveyer odatda 10-12 kilometr masofaga, ba&#39;zan undan ham kattaroq bo&#39;lakli, bo&#39;lakli va quyma yuklarni tashish uchun ishlatiladi. Tasmali konveyer quvvati (t/soat) P=3600 F v  , qaerda F – material oqimining ko‘ndalang kesimi maydoni, m2 ; v – material harakatining tezligi, m/s;  – material zichligi, t/ m3 . MTU 9 Apron konveyerlari 10 O&#39;tkir qirralari bo&#39;lgan materiallarni tashishda, issiq materiallarni, qismlarni va mahsulotlarni ko&#39;chirishda, tortish elementi haydovchi atrofida aylanib yuradigan ikkita cheksiz zanjir bo&#39;lgan plastinka konveyerlari ishlatiladi. va kuchlanish yulduzlar. Metall plitalar tortish zanjirlariga biriktirilgan bo&#39;lib, ular bir-birining ustiga yopishib, ular orasida materialning to&#39;kilishini oldini oladi. Apronli konveyerlarning kamchiliklari: - taxta va zanjirlarning katta massasi va ularning yuqori narxi; ‒ qo&#39;shimcha texnik xizmat ko&#39;rsatishni talab qiladigan ko&#39;p sonli zanjirli ilgaklarning mavjudligi; - eskirgan tortish zanjirli roliklarni almashtirishda qiyinchilik; harakatga yuqori qarshilik. 11 12 1 - pol qoplamasi; 2 – tortish zanjiri; 3 - qo&#39;zg&#39;aluvchan tishli; 4 - kuchlanish moslamasi; 5 - yuklash idishi Plastinkali konveyer ramkaga ega bo&#39;lib, uning uchlarida ikkita tishli tishli o&#39;rnatilgan - qo&#39;zg&#39;aluvchan 3 qo&#39;zg&#39;aysan va qisish moslamasi bilan 4. Alohida plastinalardan iborat cheksiz paluba 1, shassisga biriktirilgan bo&#39;lib, u quyidagilardan iborat. bir yoki ikkita tortish zanjiri 2, ular so&#39;nggi tishli tirgaklarni aylanib chiqadi va tishlari bilan o&#39;raladi. Plastinkali konveyerning sxematik diagrammasi 13Skreper konveyerlari 14Skreper konveyerining sxematik diagrammasi Skreper konveyer romga 4 o&#39;rnatilgan ochiq trubadan 5 iborat bo&#39;lib, uning bo&#39;ylab vertikal yopiq tortish zanjiri (yoki ikkita zanjir) 1 o&#39;rnatilgan qirg&#39;ichlari 2, uchi (qo&#39;zg&#39;alish va taranglik) tishli tishli tirgaklari atrofida egilib harakatlanadi. Tortish zanjiri harakatni qo&#39;zg&#39;alish 3 dan, boshlang&#39;ich taranglikni esa taranglik moslamasi 6 dan qabul qiladi. Tashish qilingan yuk konveyer trubkasiga uning uzunligi bo&#39;yicha istalgan joyga quyiladi va nayza bo&#39;ylab qirg&#39;ich bilan suriladi. Konveyerni o&#39;z uzunligi bo&#39;ylab istalgan joyga trubaning pastki qismidagi teshiklar orqali tushirish mumkin, eshik klapanlari yoki eshiklar bilan yopiladi. 15Afzalliklar Skreper konveyerlardan foydalanish quyidagilarga imkon beradi: a) yuqori (500 S gacha) haroratli materiallarni tashish; b) germetik muhrlanish tufayli chang hosil qiluvchi materiallarni tashish; c) mahsulotni loyihalashda aşınmaya bardoshli materiallardan foydalanish konveyerning yuqori ishonchliligi va mustahkamligini ta&#39;minlaydi . 16Paqirli konveyerlar (liftlar) 17 vertikal yoki eğimli (katta burchak ostida) 50 m gacha balandlikka ko&#39;chiradi. va kuchlanish barabanlar (zanjirli organ bilan - tishli tishli) chelaklar 2 biriktirilgan d qadam bilan . Ishchi tanasi chelaklar bilan birga metall korpusga joylashtiriladi . Materialni yuklash yuklash 8 , tushirish esa tushirish 6 orqali amalga oshiriladi poyabzal. Paqirli konveyer quvvati (t/soat ) P =0,6 qk n  n , qayerda q - bir chelakning sig&#39;imi, l; k n - chelakni to&#39;ldirish koeffitsienti, sayoz chelaklar uchun 0,6, chuqur chelaklar uchun - 0,8 va o&#39;tkir burchakli chelaklar uchun - 0,8;  – material zichligi, t/ m3 ; n = 60 v/T - daqiqada tushirish soni, v – chelak tezligi, m/s, T – chelaklar qadami, m. 18 19Vintli konveyerlar 20Vintli konveyerning sxematik diagrammasi Vintli konveyerlar 30...40 m gacha bo&#39;lgan masofaga quyma, bo&#39;lak va xamirga o&#39;xshash materiallarni gorizontal yoki eğimli (20 ° gacha burchak ostida) tashish uchun ishlatiladi va 20...40 sig&#39;imga ega. m 3 / soat. Konveyer yarim doira truba 4 bo&#39;lib, uning ichida vint 3 podshipniklarda aylanadi 5. Vintning aylanishi elektr dvigatel 1 tomonidan redüktör 2 orqali beriladi. Material yuklash teshigi 6 orqali yuklanadi va chiqish orqali tushiriladi. klapanli teshik 7. 21Vintning dizayni, uning aylanish tezligi va trubaning to&#39;ldirish koeffitsienti tashilayotgan materialning turiga bog&#39;liq. Qattiq vint (b-rasm) erkin oqimli materiallar (tsement, bo&#39;r, qum, gips, shlak, kukunli ohak) uchun ishlatiladi, oluklarni to&#39;ldirish koeffitsienti k n = 0,25...0,45 va vint aylanish tezligi 90 ga teng. .120 min -1 . Tasmali va qanotli pervanellar (rasm c, e) bo&#39;lakli materiallarni (qo&#39;pol shag&#39;al, ohaktosh, granulatsiyalanmagan cüruf) k n = 0,25...0,40 va chastotasi 60...100 min -1 da tashish uchun ishlatiladi . Xamirli, pishiq va nam materiallarni (ho&#39;l loy, beton, tsement ohak) tashish uchun 30...60 min -1 aylanish tezligida shaklli va qanotli parvonalardan foydalaniladi ( d, e rasm) va k n = 0,15...0,30 Gorizontal vintli konveyer quvvati (m 3 /soat) P = 3600 3.14 D 2 k n v / 4, qaerda D – vint diametri, m; v – materialning konveyer o‘qi bo‘ylab harakatlanish tezligi, m/s $ k n ‒ truba to&#39;ldirish omili. Konveyerning qiyaligi 5 ° burchak ostida harakatlanuvchi materiallarda uning unumdorligi 10% ga, 10 ° egilish burchagida - 20% ga va 20 ° nishab burchagida - 35% ga kamayadi. Vida diametrlari standartlashtirilgan va 0,15 ... 0,6 m ga teng Vida qadami t = D gorizontal va eğimli konveyerlar uchun t = 0,8D uchun. Dvigatel tezligida n va pervanel qadami t = D (bu erda D - vintning diametri) eksa bo&#39;ylab materialning harakat tezligi (m / s) v = tn /60 . 22 Konveyerlarning elektr yuritmasiga qo&#39;yiladigan umumiy talablar Texnologik ish sharoitlari tufayli konveyerlar ko&#39;pincha tezlikni nazorat qilishni talab qilmaydi. Ushbu turdagi konveyer doimiy tezlikda doimiy ishlaydi. Boshqa hollarda, doimiy ish tezligida sayoz tezlikni nazorat qilish ( D = 2: 1) talab qilinadi. Uzoq shimolda ochiq usulda qazib olishda foydalanish uchun mo&#39;ljallangan konveyer liniyalarida lenta yuklanmaganda past tezlikka ega bo&#39;lish kerak. Yog&#39;ning qotib qolishiga yo&#39;l qo&#39;ymaslik uchun konveyer minimal miqdorda elektr energiyasini iste&#39;mol qilganda ham, yuk bo&#39;lmaganda ham to&#39;xtamasligi kerak. Konveyerlarning xarakterli xususiyati yuklangan konveyerni ishga tushirishda statik qarshilikning muhim momenti va sezilarli darajada kamaygan massadir. Ishga tushirish odatda bo&#39;sh lenta bilan amalga oshiriladi. Lekin haydovchi yuklangan konveyerni ishga tushirishi kerak. Konveyerlarni ishga tushirish, tasmadagi yukdan qat&#39;i nazar, qo&#39;zg&#39;aluvchan tamburning sirpanishini va kamarning tez-tez kelib chiqadigan olovini oldini olish uchun silliq bo&#39;lishi kerak. Skreper konveyeri quyidagi asosiy komponentlar va elementlardan iborat: - galvanizli konveyer korpusi (pastki, yon devorlar, qopqoq); - zanjir qo&#39;zg&#39;aysan mili (elektr dvigatel, vites qutisi, himoya korpus); - zanjir (pichoq, mil, qulf yuvish mashinasi); - qo&#39;llab-quvvatlovchi (yo&#39;naltiruvchi) roliklar; - teskari tormozli zanjir kuchlanish tizimi; - tushirish trubkasi (don tushirish lyukasi, ko&#39;rish oynasi); - boshqaruv sensorlari (mahsulot bosimi va ochiq elektron). Paqirli lift Shaxta qiruvchi konveyer Ko&#39;mirni yuza bo&#39;ylab tashish va ko&#39;mirni shaxtalarning ishchi yuzalarida, shu jumladan chang va gazdan xavfli bo&#39;lgan yuk ko&#39;mirga yuklash uchun mo&#39;ljallangan. Konveyer dvigatelining quvvatini hisoblash Ko&#39;p qo&#39;zg&#39;aluvchan konveyer uchun vosita quvvatini tanlash barcha mexanik uskunalarni hisoblash bilan birga ketma-ket yaqinlashish usuli bilan amalga oshiriladi. 1. Dvigatel quvvatini taxminiy aniqlash. 2. Marshrut bo&#39;ylab yopiq kontur bo&#39;ylab kamar tarangligi o&#39;zgarishining aniqlangan grafigini qurish. 3. Diagrammani qurishdan so&#39;ng, haydovchi va kuchlanish stantsiyalari uchun o&#39;rnatish joylari tanlanadi. 4. Dvigatel va mexanik jihozlar ishga tushirishda berilgan yukni hisobga olgan holda olingan kuchlanishlarga muvofiq tekshiriladi. 1. Drayv barabanlari; 2. lenta; 3. Kuchlanish stantsiyasi.2 1 3 Uch qo&#39;zg&#39;aluvchan konveyer tasmasi bo&#39;ylab kuchlanish diagrammasi Konveyer dvigatelining quvvatini hisoblash Bir qo&#39;zg&#39;aluvchan konveyer uchun vosita quvvatini tanlash osonroq. Elektr haydovchi yengishi kerak bo&#39;lgan statik kuch: Kamar tarangligi jadvali bitta qo&#39;zg&#39;aluvchan konveyer bo&#39;ylab L F nb F Sha nba  3 2 1   FF NF tr F inF NB va F SB - kamarning yuqori va quyi oqim shoxlaridagi kuchlar (N); ∆ F GR va ∆ F POR - yuklanganda kuchlar farqining komponentlari va lentaning bo&#39;sh shoxlari.Tasma yuk elementining og&#39;irlik kuchi F va tarkibiy qismlar o&#39;rtasidagi ma&#39;lum munosabatlarni hisobga olgan holda - ishqalanish kuchi F tr va kamarning og&#39;irligi. F in , ular quyidagilarga teng: Biz olamiz: (+) b >0 uchun, q gr va q l - yuk va lentaning chiziqli massalari (kg/m); W =(2…2,5)∙10 −2 – tasmaning roliklarda ishqalanish koeffitsienti; L – konveyer uzunligi (m); b - yo&#39;lning ufqqa moyillik burchagi; g =9,81 m/s 2 – erkin tushish tezlashishi. Dvigatel quvvati: v - kamar tezligi (m/s), k 3 =1,1…1,3 – xavfsizlik koeffitsienti, ē – harakatlanish samaradorligi ., ΔF ΔF F F F ÏÎÐ ÃÐ ÑÁ ÍÁ CT           ) sin( ) cos( тр   F F WF WF F в N        β Lgs q q β gLcos q q ΔF Л ГР Л ГР ГР in W        β Lgsin q β gLcos q ΔF Л Л ПОР   W 3 ñò 3 10 η v F k D   Konveyer dvigatelining quvvatini hisoblash Qabul qilingan elektr motorini yuklangan kamar tezlashtirish rejimida ortiqcha yuk ko&#39;tarish qobiliyatini tekshirish kerak: q rulon – roliklarning chiziqli qisqargan massasi (kg/m); a – boshlanishdagi tezlashuv (m/s 2 ); J vosita - vosita rotorining inertsiya momenti (kg / m 2 ); J qo&#39;zg&#39;alish - vites qutisining inertsiya momenti, shu jumladan haydovchi qo&#39;zg&#39;alish barabanining o&#39;qiga nisbatan baraban (kg / m 2 ); R r – haydovchi barabanning radiusi (m); l - qabul qilingan dvigatelning ortiqcha yuk hajmi; Rn , Mn , nn - dvigatelning nominal parametrlari . Shuningdek, yuklangan konveyerni harakatlantiruvchi stantsiyaning tortish qobiliyatiga ko&#39;ra tezlashtirish imkoniyatini tekshirish kerak. Ishga tushirishda oldinga siljish novdasidagi maksimal quvvat qiymati: Yugurish shoxidagi kuchlar lentaning ruxsat etilgan cho&#39;kishi bilan belgilanadigan ma&#39;lum bir minimal qiymatdan kam bo&#39;lmasligi kerak. Ishga tushirish paytida filiallardagi kuchlar quyidagi shartlarga javob berishi kerak: m=0,1…0,3 – tasma va qo‘zg‘atuvchi baraban orasidagi ishqalanish koeffitsienti (hisoblashda m=0,25 olinadi); a - qo&#39;zg&#39;aysan barabanni kamar bilan qoplash burchagi; F 0 - konveyerni loyihalashda o&#39;rnatiladigan tasmaning ishlaydigan tarmog&#39;idagi maksimal kuch, odatda F 0 ≈0,5F max. . Qoida tariqasida, katta uzunlikdagi va yuqori quvvatli konveyer liniyalari qismlarga bo&#39;linadi. Har bir bo&#39;lim bitta qo&#39;zg&#39;aluvchan konveyerdir. Agar konveyerning uzunligi sezilarli bo&#39;lsa, u bir nechta qo&#39;zg&#39;alish mashinalari bilan jihozlangan bo&#39;lib, ular qo&#39;zg&#39;aluvchilardagi yuklarni teng taqsimlash uchun joylashtirilgan. λ, F FFÍ ÄÈÍ ÑÒ      , a/R J i J La q2 q q2 F 2пр прив 2ред дв РОЛ ГР Л ДИН      ,/RηiMF ïððåäðåäíÄÈÍ  . /n P 9550 M í í í  . F ΔF ΔF F F ÄÈÍ ÏÎÐ ÃÐ ÑÁ max. ÍÁ      . F F 0 ÑÁ  ,e FF αμ ÑÁ max.ÍÁ   Kuchli konveyer birliklarining EP tizimiga qo&#39;yiladigan talablar Kuchli konveyer qurilmalari uchun elektr energiya tizimlarini rivojlantirish masalasi mahalliy va xorijiy adabiyotlarda kam e&#39;tiborga olingan. Bu ko&#39;p hollarda konveyerlarning quvvati va ish sharoitlaridan qat&#39;i nazar, ushbu qurilmalar uchun elektr jihozlarini tanlashda o&#39;rta va past mahsuldorlikka ega konveyerlarni loyihalashda keng tarqalgan qoidalar qabul qilinishini ko&#39;p jihatdan tushuntiradi. Ishlayotgan yuqori quvvatli konveyerlar ko&#39;pincha o&#39;zgaruvchan tok dvigatellari bilan tartibga solinmagan elektr drayvlar bilan jihozlangan bo&#39;lib, ularning vazifasi zarur tortish xususiyatlarini yaratish, shuningdek, o&#39;rnatishni ishga tushirishda maxsus talablarni bajarishdir. K.z.r bilan BP. nisbatan past quvvatli konveyer transportida keng qo&#39;llaniladi. Ikki yoki undan ortiq dvigatelli tizimlar eng keng tarqalgan. Tarmoqqa to&#39;g&#39;ridan-to&#39;g&#39;ri ulanganda xususiyatlarni o&#39;zgartira olmaslik, vosita va tortish tamburi o&#39;rtasida qattiq aloqa mavjud bo&#39;lsa, ushbu mashinani yaroqsiz holga keltiradi. Ba&#39;zi hollarda ish faoliyatini yaxshilash uchun stator pallasida boshqariladigan to&#39;yinganlik choklari o&#39;rnatiladi, boshqalarida dvigatel va baraban o&#39;rtasida slip debriyaj o&#39;rnatiladi. Shuni hisobga olish kerakki, yuqori quvvat uchun to&#39;yingan choklarning yuqori narxi va seriyali ishlab chiqarilmasligi, sirpanishli debriyajlarning ma&#39;lum kamchiliklari bilan bir qatorda, bunday tizimlarni kuchli konveyerlar uchun umidsiz qiladi. Konveyerlar uchun bir qator mualliflar tomonidan tavsiya etilgan DC drayvlar muayyan ish sharoitlari tufayli keng qo&#39;llanilmaydi. Elektr haydovchi tizimini tanlashda kompleks yondashuv bilan quyidagi funktsiyalarni bitta qurilmada birlashtirishga imkon beradigan echimlarga ustunlik berish kerak: ishga tushirish moslamalari, yuk taqsimlash moslamalari va texnologik tezlikni boshqarish. Ish tezligining bir necha foizi ichida tezlikni nazorat qilishni talab qiladigan yukni qayta taqsimlash funktsiyalaridan farqli o&#39;laroq, ishga tushirish shartlari va jarayonni boshqarish tezlikni sezilarli darajada o&#39;zgartirishni talab qiladi. Dvigatellarni ishga tushirganda, ko&#39;pincha dvigatel kuchi bilan bir xil quvvatga ega bo&#39;lgan tartibga solinadigan kuchlanish manbai yoki chastotasi bo&#39;lishi kerak. Shu bilan birga, og&#39;ir konveyerlar nisbatan kamdan-kam hollarda ishga tushiriladi. Shu munosabat bilan, tezlikni boshqarishning cheklangan diapazoni bo&#39;lgan elektr haydovchi tizimlaridan foydalanish maqsadga muvofiq bo&#39;ladi, bu esa quvvat sarfini bir necha marta kamaytirish, elektr drayverlarning dastlabki xarajatlarini kamaytirish, shuningdek, optimalga yaqin ish rejimlarini ta&#39;minlash imkonini beradi. Cheklangan tezlikni boshqarish diapazoni bo&#39;lgan sxemalar, shuningdek, quyidagi talablarga javob beradigan texnologik tezlikni boshqarish bilan ham javob beradi: 1. Barcha konveyerda eng yuqori yukni ta&#39;minlash uchun 1 m lenta uchun doimiy og&#39;irlik yoki hajm yukini saqlash. Sozlanishi mumkin bo&#39;lgan haydovchi o&#39;rnatishning unumdorligi pasayganda tezlikni kamaytirish orqali 1 m kamar uchun doimiy yukni saqlashga imkon beradi. Bu kamar aylanishini va eskirishini, shuningdek, mexanik uskunalarning aşınmasını kamaytiradi. Tasmaning xizmat qilish muddati uning tezligini kamaytirishga deyarli mutanosib ravishda oshadi. 2. Hosildorlikning kamayishi bilan tezlikni kamaytirish elektr energiyasi miqdorining pasayishiga olib keladi. Elektr energiyasining narxi operatsion xarajatlarning muhim qismini tashkil qiladi. Yukni taqsimlash uchun keng imkoniyatlarga ega bo&#39;lgan texnologik tezlikni boshqarish sharti vana va mashina-klapan kaskadlari tomonidan to&#39;liq qondiriladi. Foydalanish qulayligi bilan bir qatorda, valf kaskadi mexanik differentsial davrlarga o&#39;xshash yuk tengsizligi uchun to&#39;liq kompensatsiyani ta&#39;minlaydigan o&#39;z-o&#39;zini tartibga soluvchi sxemani amalga oshirish imkonini beradi. Chunki Konveyer lentasining ishlash rejimi, shuningdek, kuchlanish stantsiyasi tomonidan yaratilgan kuch bilan belgilanadi, keyin optimal boshqarish muammosi dvigatel yuki hisoblanganiga mos keladigan rejimni topishga to&#39;g&#39;ri keladi. Barabanlarning yopishish koeffitsientlari tengdir va kuchlanish stantsiyasi bu rejim uchun etarli kuch yaratadi. Optimal rejimni ta&#39;minlash parametrlarni elektron vositalar bilan ham, kuchlanish stantsiyasi orqali ham tartibga solishni talab qiladi. Kuchli konveyer birliklarining EP tizimiga qo&#39;yiladigan talablar Kuchli konveyer birliklarining EP tizimiga qo&#39;yiladigan talablar Bunday holda, ishlaydigan novdada sezilarli tezlik tebranishlari paydo bo&#39;ladi (rasm). O&#39;tish jarayonining bu tabiati lentaning erta aşınmasına va hatto uning yo&#39;q qilinishiga olib keladi. Shunday qilib, kamarning elastik deformatsiyasi tufayli sirpanish xavfi va qabul qilinishi mumkin bo&#39;lmagan tezlik tebranishlari xavfi haydovchi va boshqaruv tizimi ishga tushirilganda tezlashuvning qat&#39;iy cheklanishini ta&#39;minlashni talab qiladi .  t og&#39;iz 1 2ED konveyörlerinde tezlashtirishni cheklashning eng oddiy usuli reosta nazoratidir . Tebranishlar kichik bo&#39;lishi uchun rotor reostat bosqichlarining sezilarli soni talab qilinadi (22...28 rotor reostati bosqichlari). Bir qator konveyerlarda turbo mufta orqali haydovchi barabaniga ulangan qisqa tutashuv to&#39;xtatuvchisi bo&#39;lgan IM ishlatiladi, bu esa kamarning silliq tezlashishini ta&#39;minlaydi. Oldinga siljishdagi tezlikning o&#39;zgarishi tabiati va konveyer lentasining ishlaydigan shoxlariKonveyerni boshqarish tizimlariga qo&#39;yiladigan asosiy talab silliq ishga tushirishdir. Bu, ayniqsa, uzoq masofali konveyerlar uchun juda muhimdir, bunda kuchlanish barabanining sirpanib ketish xavfidan tashqari, uzoq masofali konveyerlarni ishga tushirishda tasmaning ishlaydigan shoxchasida tebranuvchi vaqtinchalik jarayonning paydo bo&#39;lishi xavfi mavjud (ko&#39;proq). 100 m) kamarning elastik deformatsiyasi tufayli kamarning ishlaydigan novdasi dvigatel, haydovchi baraban va kamar barqaror tezlikka erishgandan keyin boshlanishi mumkin; (1) - oldinga siljish tezligi; (2) − tushayotgan shoxning tezligi). Ikki dvigatelli elektr motoridan foydalanganda dvigatellarning mexanik xususiyatlari bir xil bo&#39;lishi kerak. Aks holda, motorlar notekis yuklanadi. O&#39;ralgan rotorli asenkron motordan foydalanilganda, dvigatellardan birining rotoriga almashtirilmaydigan reostat bosqichini kiritish orqali qo&#39;zg&#39;atuvchi dvigatellarning mexanik xususiyatlari tenglashtiriladi. Muayyan elektr qo&#39;zg&#39;aysan tizimidan foydalanish to&#39;g&#39;risidagi qaror loyihalashtirilgan haydovchining texnologik xususiyatlarini chuqur o&#39;rganish asosida qabul qilinadi. Kuchli konveyer birliklarining EP tizimiga qo&#39;yiladigan talablar Asinxron konveyer uzatmalarining boshlang&#39;ich xarakteristikalari  M12 0 3456.. .7 1 M st M 1 M 2 Ikki qo&#39;zg&#39;aluvchan konveyer tizimidagi drayvlar o&#39;rtasida yuk taqsimoti qattiq tezlikda ishlaydigan motorlar bilan NS S tadqiq otchi   2 1 P 1M 1 S 3S 1 S 2 R 2M 2 Drayv barabanining tortish koeffitsienti quyidagi formula bilan aniqlanadi: Ikki qo&#39;zg&#39;aluvchan konveyer diagrammasiS 1 , S 2 - baraban kamarining oldinga siljish va tushish shoxlaridagi kuchlar; a 1 – surma yoyi, aylana yoyining bir qismi; m - baraban ustidagi kamarning sirpanish ishqalanish koeffitsienti. Birinchi taxmin sifatida, biz lenta cheksiz katta elastik modulga ega va m= const deb faraz qilamiz . Bunday holda, kamarning statik cho&#39;zilishi yo&#39;q va dvigatellar tomonidan ishlab chiqilgan quvvatlar tenglik bilan bog&#39;liq: b= P 1 / P 2 - M1 va M2 dvigatellarining o&#39;rnatilgan quvvatlarining nisbati; S 3 - ikkinchi barabanning chiqish kuchi, agar konveyerning bo&#39;sh turgan shoxining harakatiga qarshilik ko&#39;rsatilmasa, qabul qilinishi mumkin: S 3 =0,5∙ S HC . S HC - kuchlanish stantsiyasi tomonidan ishlab chiqilgan kuch . Boshqa tomondan, S 1 va S 3 harakatlari quyidagilar bilan bog&#39;liq: K - yuk ko&#39;rsatkichi konveyera 1 va a 2 ni olish imkonini beradi : , S S e 21μα 1 β, S S S S P P 3 2 2 1 2 1       ,eK S S 21 ααμ 31                           1 ) ln 1 )1 ( ln 1 2 1         k k k Ikki qo&#39;zg&#39;aluvchan konveyer tizimidagi drayvlar o&#39;rtasida yuk taqsimoti qattiq tezlikda ishlaydigan motorlar bilan Agar tortishish rejimini optimallashtirish mumkin bo&#39;lsa a 1 va a 2 burchaklari teng . a 1 =a 2 shartidan to&#39;g&#39;ridan -to&#39;g&#39;ri ko&#39;rsatilgan rejimni olish uchun dvigatellar tomonidan iste&#39;mol qilinadigan quvvat nisbatini tenglikka muvofiq o&#39;zgartirish kerakligi kelib chiqadi : b x - M 1 va M 2 dvigatellari tomonidan quvvat sarfining joriy optimallashtirilgan nisbati . Oxirgi tenglik konveyer yukiga qarab joriy tezlik nisbatini tartibga solish zarurligini ko&#39;rsatadi. Oddiy rejimda K >1 bo&#39;lgani uchun M 1 va M 2 dvigatellarining o&#39;rnatilgan quvvatlari teng emas. Odatda b = 2. Bunday holda, birinchi (bosh) baraban ikkinchi (yordamchi quyruq) barabandan 2 barobar ko&#39;p quvvatga ega dvigatel tomonidan boshqariladi. Yuklarning taqsimlanishiga baraban bo&#39;ylab cho&#39;zilishi va elastik siljishiga (ishqalanish koeffitsienti) qarab, kamar orqali vallar orasidagi mexanik aloqa ta&#39;sir qiladi. Yuk taqsimotiga materialning barabanga yopishishi, baraban ishlab chiqarishdagi noaniqlik va dvigatel parametrlarining o&#39;zgarishi kabi parametrlar ham ta&#39;sir qiladi. Bu oxir-oqibatda dvigatelning sirpanish farqi ∆ s ga teng bo&#39;lishiga olib keladi : ∆ s - kamar chizilganligi sababli motor sirpanishlarining farqi; M 1 - birinchi dvigatelning milidagi moment; i - vites nisbati; ē – vites qutisi samaradorligi; R – bosh (birinchi) barabanning radiusi; E 0 – lentaning elastik moduli; F 0 - lentaning tasavvurlar maydoni; s 1 - vosita slip M 1 ; s 2 - M 2 dvigatelining siljishi . Konveyer haqiqatda yuklanganda, rezina shnur tasmasining cho&#39;zilishi 0,1 ... 0,5% ni tashkil qiladi, kauchuk gazlama - 1,5…2,5%. Ko&#39;rsatilgan qiymatlar dvigatelning nominal sliplari bilan taqqoslanadi.k βx  , 0 0 1 2 1 F RE iη M s s Δs    Ikki qo&#39;zg&#39;aluvchan konveyer tizimidagi drayvlar o&#39;rtasida yuk taqsimoti qattiq tezlikda ishlaydigan motorlar bilan Keling, tizimga nisbatan, c.z.r bilan do&#39;zaxni ko&#39;rib chiqaylik. siljishning yo&#39;qligini hisobga olgan holda, kamar cho&#39;zilishining bosh va yordamchi qo&#39;zg&#39;alish barabanlarining quvvat taqsimotiga ta&#39;siri. 1 va yordamchi M 2 asosiy dvigatellarining momentlari bog&#39;liqliklar bilan belgilanadi: g 1 va g 2 - M 1 va M 2 dvigatellarining mexanik xususiyatlarining qattiqligi ; ∆ s 0 – i vites qutilari va D barabanlarining tengsizligi tufayli dvigatel sirpanishlaridagi farq ; ∆ s - kamar chizilganligi sababli motor sirpanishlarining farqi. Chunki M c M 1 + M 2 yig&#39;indisi bilan muvozanatlanadi , keyin transformatsiyalardan so&#39;ng biz dvigatellar tomonidan iste&#39;mol qilinadigan quvvatning optimallashtirilgan nisbatini olamiz: x = M C / M 2n - statik momentning M 2 dvigatelining nominal momentiga nisbati , s n - M 2 dvigatelining nominal sirpanishi . Tahlil shuni ko&#39;rsatadiki, ikkita asenkron motorli qo&#39;llaniladigan tizimda, kamar deformatsiyasi va mexanik uskunaning parametrlarining o&#39;zgarishi tufayli qoniqarli yuk taqsimotini olish mumkin emas . Dvigatellardan moment va quvvat jihatidan foydalanish ham qoniqarsiz. Kamarning statik cho&#39;zilishi ta&#39;sirida tortish xususiyatlari sezilarli darajada o&#39;zgaradi. Bunday holda, ikkinchi baraban o&#39;zini yomonroq sharoitda topadi. (*)           , /s Δs Δs γ βγ /s Δs Δs x γ /s Δs Δs x βγ β í021í02 í01 x                  ) ( 0 1 2 2 11 1 s s s M s M    Konveyerlar o&#39;rtasida yuk taqsimoti o&#39;zgaruvchan tezlikli motorlar bilan sxemalarda Dvigatellarning parametrlari va xarakteristikalari o&#39;zgarishining shunday qonunini topish uchun (*) bog&#39;liqlikni o&#39;rganish, bunda b x ning joriy optimallashtirilgan qiymati b ( b x = b ) ga teng bo&#39;ladi , quyidagi ifodani berdi: Bu rejimlarni optimallashtirishning 2 ta mumkin bo&#39;lgan usulini ko&#39;rsatadi. 1. Yuk ko&#39;rsatkichi x ga qarab, slip farqini aniqlash kerak ∆ s , ya&#39;ni tarmoq orqali motorlarning qattiq ulanishini buzish. Drayvni sozlash kerak bo&#39;lgan dastlabki parametr tarmoqdan iste&#39;mol qilinadigan umumiy quvvatdir. 2. Yuk ko&#39;rsatkichi x ga qarab, slip farqi ∆ s nolga teng bo&#39;lsa, vosita xususiyatlarining qattiqligi mos ravishda o&#39;zgartirilishi kerak . Birinchi holat dvigatel tomonidan iste&#39;mol qilinadigan quvvat oqimining o&#39;zgarishiga mos keladi. Ikkinchi holat - boshqaruv qurilmalaridagi parametrlarni o&#39;zgartirish. Shaklda. rotor pallasiga ketma-ket ulangan rektifikator bilan diagramma ko&#39;rsatilgan, bu rotor yukidan qat&#39;i nazar, vosita momentlarining mutanosibligini ta&#39;minlaydi, chunki rektifikatsiya qilingan oqimning bir xil qiymati I d rotor zanjirlari (elektr differensial zanjiri) orqali oqadi.    . 1 β γ x γ γ s Δs Δs 1 2 1 í 0     EP 1M1 M2 M1 UD 1M 1  1 EP 2M2 U D 2M 2  2 X d SUID EIKonveyerlar o&#39;rtasida yuk taqsimoti o&#39;zgaruvchan tezlikli motorlar bilan sxemalarda Elektr differentsial diagrammasi Dvigatel sliplari kamar deformatsiyasi mavjud bo&#39;lganda bir-biriga teng emas. Ularning farqi lentaning cho&#39;zilishi va birinchi dvigatelning milidagi momentga bog&#39;liq. Muayyan umumiy yuk momentida motorlar turli aylanish tezligiga ega. Dvigatel momentlarining yig&#39;indisi o&#39;zgarishsiz qoladi, chunki M 1 va M 2 motorlarining parametrlarining turli xil o&#39;zgarishlari uchun joriy Id bir xil qiymatga ega bo&#39;ladi . Konveyerlar o&#39;rtasida yuk taqsimoti o&#39;zgaruvchan tezlikli motorlar bilan sxemalarda Umumiy rektifikatsiya qilingan oqim quyidagi ifoda bilan aniqlanadi: K 1 va K 2 - aylanma rektifikatorlarning rektifikatsiya davrlarining koeffitsientlari U d 1 va U d 2 ; E r1 va E r2 - M 1 va M 2 motorlarining rotor davrlarining nominal EMF ; z e - to&#39;g&#39;rilangan oqim davriga qisqartirilgan rotor davrlarining umumiy qarshiligi. Dvigatellar tomonidan ishlab chiqilgan momentlar mos ravishda quyidagilarga teng: K M 1 va K M 2 - vosita moment koeffitsientlari (rektifikatsiya qilingan oqim davriga aylantiriladi). Statik moment M c ga teng: Dvigatellarning moment nisbati statik momentning kattaligiga bog&#39;liq emasligini ko&#39;rsatish mumkin. s 2 elastik moduli E 0 ortishi bilan s 1 ga intiladi . S 1 ning minimal qiymati konvertor klapanlari orasidagi normal o&#39;tish shartlari bilan belgilanadi U d 1 , aks holda I d rotor sariqlarini chetlab o&#39;tib, vanalar orqali qisqa tutashgan. Oddiy almashtirish uchun quyidagi shartlar bajarilishi kerak:, z s E K s E K I ý 2 2p 2 1 1p 1 d   , K I M 1 M d 1  , K I M 2 M d 2   2 M 1 M ý 2 2p 2 1 1p 1 C K K z s E K s E K M    .B5...6sE min11p  Ikkinchisini hisobga olgan holda, elektr qo&#39;zg&#39;aysan tizimining normal ishlashini ta&#39;minlaydigan kamarning elastik modulining ruxsat etilgan qiymati quyidagi ifoda bilan aniqlanadi: Konveyerlar o&#39;rtasida yuk taqsimoti o&#39;zgaruvchan tezlikli motorlar bilan sxemalarda Ushbu shartga rioya qilmaslik motorlarning ish slipini oshirish uchun rektifikatsiya qilingan oqim pallasida qarshi EMF E I ni kiritishni talab qiladi. Bu. Natijada ikki motorli asenkron valf kaskadining sxemasi. Muhim statik uzaygan lentani ishlatganda sxemaning normal ishlashi uchun zarur bo&#39;lgan qo&#39;shimcha EMF E I katta emas va E p1 ning 2 ... 5% ni tashkil qiladi . Texnologik tezlikni boshqarish uchun kaskaddan foydalanilganda, dvigatellar o&#39;rtasida normal yuk taqsimoti shartlari asosiy tezlikdan past bo&#39;lgan har qanday tezlikda bajariladi, ammo EMF E I ning minimal qiymati nolga kamaymasligi kerak. Barabanlarning tortish xususiyatlari konveyerning yuklangan va bo&#39;sh turgan shoxlaridagi kuchlarning nisbatiga bog&#39;liq. Siljishning oldini olish uchun tortishish omillarining tengligi yoki mutanosibligiga intilishi kerak, bu esa k ni o&#39;zgartirish orqali erishiladi. yoki b k . S HC kuchi va M 1 va M 2 dvigatellari tomonidan iste&#39;mol qilinadigan quvvat P s o&#39;rtasidagi munosabatni hisobga olgan holda , kuchlanish stantsiyasini tartibga solish qonuni tenglik bilan aniqlanadi: R – haydovchi barabanning radiusi; i - vites nisbati; ō - dvigatelning aylanish tezligi (o&#39;rtacha qiymat).ýMpz RF iη K E K E 0 111 0    , 2 b a a αP S 2 2 s HC     , R ω i α  Eng oddiy versiyada, qo&#39;zg&#39;alish barabanlarining tortish xususiyatlari o&#39;rtasida ma&#39;lum y 0 farqiga erishilganda, kuch bilan bog&#39;lanish kuchga kiradi. Y ning katta qiymatlari uchun kuchlanish stantsiyasi doimiy S OTC kuchini yaratadi . Kuchlanish stantsiyasining kuchini doimiy ravishda sozlash yanada samaralidir. Bunday holda, nazorat qilish qonuni maqbuldir, chunki kerakli tortish xususiyatlari kamarning minimal kuchlanishi bilan olinadi. Konveyerlar o&#39;rtasida yuk taqsimoti o&#39;zgaruvchan tezlikli motorlar bilan sxemalarda Berilgan tezlikni boshqarish oralig&#39;ini ta&#39;minlash va boshqaruv tizimini soddalashtirish uchun b k n < b k bo&#39;lishi maqsadga muvofiqdir . Bunday holda, M 2 dvigatelining rotorli klapanlar guruhini nazorat qilish kerak . Elektr differensial sxemasini kerakli qiladigan yana bir holatni hisobga olish kerak. Yuk taqsimlash moslamasi bo&#39;lmasa, dvigatellarning notekis yuklanishi, sirpanish xavfidan tashqari, dvigatellarning oqim bilan notekis yuklanishiga olib keladi. Bu dvigatel quvvatini ko&#39;proq oshirishni talab qiladi. Yuqoridagi sxemaning muhim afzalligi - murakkab nazorat qilish moslamalarisiz torklarning ideal taqsimlanishi va kamarning statik uzayishiga to&#39;liq befarqligi. Konveyer drayverlarini ishga tushirish uchun asinxron motorning rotor pallasida induksion reostatlar va impulsli qarshilikni boshqarishdan foydalanish Yumshoq ishga tushirish rotor reostatining qarshiligini tiristor kaliti orqali puls nazorati bilan ta&#39;minlaydi. M U D DT Ld R1 VS 1 VS 2C R3- + + men f F1 F2 A IN1 EM AST OR3 + men eshak Pulsni tartibga solishning funksional diagrammasi rotor pallasida qarshilikVS 1 ochiq yoki qulflanganligiga qarab , mexanik xarakteristikalar (1) yoki (2) ga mos keladi.  M2 R = R 1 0 M orqagaR=01 Asenkron motorning xususiyatlari pulsni tartibga solish bilan rotor pallasida qarshilik Konveyer drayverlarini ishga tushirish uchun asinxron motorning rotor pallasida induksion reostatlar va impulsli qarshilikni boshqarishdan foydalanish Impuls jarayoni rotor oqimining funktsiyasi sifatida quyidagi elementlarni o&#39;z ichiga olgan qurilma tomonidan boshqariladi: DT - rotor davri oqimi sensori; Z – belgilangan tezlanish toki uchun belgilangan nuqtani rostlagich; K – solishtiruvchi; EMAS - mantiqiy invertor; F 1 va F 2 tiristorlar VS 1 va VS 2 qulfini ochish impulslarining drayverlari hisoblanadi. I 3 > I f bo&#39;lganda , komparator ishga tushiriladi va A = 1 va B = 0 signallari o&#39;rnatiladi. Impulsni shakllantiruvchi F 1 tiristor VS 1 ni ochish uchun signal hosil qiladi va vosita xarakteristikaga (1) o&#39;tadi. I 3 < I f A=0 va B=1 bo&#39;lganda . Bunday holda, impulsni shakllantiruvchi F 2 tiristor VS 2 ni ochish uchun signal hosil qiladi va vosita xarakteristikaga (2) o&#39;tadi, shu bilan impuls rejimida ishlaydi va boshqaruv tizimi dvigatelning deyarli doimiy moment va doimiy tezlashuv bilan tezlashishini ta&#39;minlaydi. . Donetskgormash birlashmasi tomonidan ishlab chiqarilgan kuchli tarmoqli konveyerlarning asinxron motorlarida qo&#39;llaniladigan juda ishonchli va samarali induksion ishga tushirish moslamalari. Ushbu boshlang&#39;ich qurilmalar juda oddiy va ayni paytda deyarli butun tezlik oralig&#39;ida doimiy boshlang&#39;ich moment qiymatiga ega bo&#39;lgan bosqichsiz boshlang&#39;ich xarakteristikaning shakllanishini ta&#39;minlaydi. Strukturaviy tarzda, ishga tushirish moslamasining asosi bo&#39;lgan induksion reostat (rasm) 3 ta po&#39;lat quvurdan (1) iborat bo&#39;lib, uning yuzasida dvigatelning rotor oqimidan quvvatlanadigan o&#39;rash 2 joylashtirilgan. Qo&#39;shni rodlarning magnit maydoni ta&#39;sir qiladigan qarshiliklarining simmetriyasini ta&#39;minlash uchun novdalar teng qirrali uchburchakning tepalarida joylashgan. Rodlar yopiladi va bo&#39;yinturuq 3 bilan mahkamlanadi. M KM L 1 2 3 M M pS=0 S=1 M kKonveyer drayverlarini ishga tushirish uchun asinxron motorning rotor pallasida induksion reostatlar va impulsli qarshilikni boshqarishdan foydalanish Induksion reostaning ishlash printsipi terining ta&#39;siriga asoslanadi. Dvigatel sirpanishini o&#39;zgartirish ta&#39;siri va rotor oqimining chastotasining mos keladigan o&#39;zgarishi tufayli rodning tanasida qisqa tutashgan oqimlar uchun samarali kesma o&#39;zgaradi va reostatning induktiv va faol qarshiligi mos ravishda o&#39;zgaradi. Ushbu parametrlar slipga nochiziqli bog&#39;liq: Tezlanishning boshida qarshilik yuqori bo&#39;ladi va tezlashuv o&#39;sib borishi bilan u kamayadi. Induksion reostaning parametrlarini to&#39;g&#39;ri tanlash bilan tezlashuv vaqtida barqaror momentning qiymati: M p = (0,62…0,75)∙ M k . Induksion ishga tushirish moslamalari, metall rezistorli ishga tushirish moslamalari bilan solishtirganda, 12-15 baravar kamroq hajmga va taxminan 6 baravar arzonroq narxga ega. Kamchilik: ob&#39;ektning chiziqli bo&#39;lmaganligi (qarshilikning sirpanishga bog&#39;liqligi).,s rp  .s xp  Yuqorida tavsiflangan EP tizimlari past harorat sharoitida ishlaydigan qurilmalar uchun past tezlikda kutish rejimini ta&#39;minlaydi, chunki past tezlikka faqat sezilarli siljish yo&#39;qotishlari tufayli erishish mumkin. Yechimlardan biri mikrodiskdan foydalanish bo&#39;lib, uni mexanik qismni sezilarli darajada murakkablashtirish orqali olish mumkin (maxsus vites qutisi, asosiy haydovchi ishlayotganida mikrodiskni o&#39;chirish uchun haddan tashqari debriyaj). Yana bir yechim konveyer motorini past tezlik rejimida quvvatlantirish uchun kam quvvatli tiristor inverteridan foydalanishdir. Konveyer drayverlarini ishga tushirish uchun asinxron motorning rotor pallasida induksion reostatlar va impulsli qarshilikni boshqarishdan foydalanish M KM1KM2 KM3 NPC  f 2 = 5 Gts f = 50 Gts M 01  02 Konveyer dvigatelining ulanish sxemasi va navbatchilikda past tezlikni olish uchun uning xususiyatlari Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari Katta konveyerlarda bir qator yordamchi elektr uzatgichlar mavjud. Bunga quyidagilar kiradi: ED kamarining kuchlanishi, ishga tushirish vaqtida va normal ish paytida kuchlanish qiymatini tartibga solishni ta&#39;minlaydi; Konveyerni bo&#39;shatishni ta&#39;minlaydigan ED elektro-gidravlik tormoz itargichlari; fanatlarning ES, moy nasoslari va boshqalar; Bir konveyerdan ikkinchisiga qayta yuklash joylarida to&#39;kilgan narsalarni yig&#39;ish uchun elektron uskunalar. Konveyerni boshqarish tizimlari, shuningdek himoya va blokirovkalash tizimlari quyidagi asosiy funktsiyalarni bajarishi kerak : 1. Konveyer liniyasiga kiritilgan konveyerlarni ishga tushirish oxirgisidan boshlab tovarlarning harakat yo&#39;nalishiga qarshi birma-bir amalga oshirilishi kerak. Konveyerning favqulodda yoki qasddan to&#39;xtashi unga yuklangan boshqa konveyerlarning to&#39;xtab qolishiga olib kelishi kerak. 2. Keyingi konveyerning boshlanishi faqat oldingi konveyer to&#39;liq tezlikka erishgandan so&#39;ng sodir bo&#39;lishi kerak, bu ham boshlang&#39;ich oqimlardan ta&#39;minot tarmog&#39;idagi yukni kamaytirishni ta&#39;minlaydi. 3. Konveyer liniyasi dispetcherning buyrug&#39;i bilan to&#39;liq tushirish rejimida yoki yuk bilan to&#39;liq to&#39;xtash rejimida to&#39;xtatilishi mumkin. Birinchi holda, konveyerlar konveyerni tushirish uchun zarur bo&#39;lgan vaqtni kechiktirish bilan yuk oqimi yo&#39;nalishi bo&#39;yicha o&#39;chiriladi. Ikkinchi holda, konveyerlardan biri va barcha oldingilar bir vaqtning o&#39;zida to&#39;xtatiladi. Yuk faqat keyingi konveyerdan yuklab olinadi. 4. Chegaraviy kalitda harakat qiluvchi kabel yordamida konveyerni undan to&#39;xtatish imkoniyati bo&#39;lishi kerak. 5. Tasmaga (15%) nisbatan qo&#39;zg&#39;aysan barabanining xavfli siljishi holatlarida favqulodda to&#39;xtash ta&#39;minlanishi kerak. 6. Yo&#39;l qo&#39;yib bo&#39;lmaydigan darajada uzaytirilgan ishga tushirishda favqulodda to&#39;xtash ta&#39;minlanishi kerak. 7. Katta konveyerlarda tasma kuchlanishini nazorat qilish va ishga tushirish va barqaror harakat paytida turli kuchlanish qiymatlarini avtomatik sozlashni ta&#39;minlash kerak ( ishga tushirishda - sirg&#39;alishni bartaraf etish uchun katta ahamiyatga ega ). Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari Ko&#39;p qismli konveyer lentasining soddalashtirilgan boshqaruv sxemasi KM 1, KM 2, KM 3 kontaktorlari bilan yoqilgan konveyer haydovchi dvigatellari , KV 1, KV 2, KV 3 - kontaktlarini to&#39;liq tarmoqli tezligida yopadigan tezlik o&#39;rni. Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari M3 KK3KM3 K V 3 3 M2 KK2KM2 K V 2 2 M1 KK1KM1 K V 1 1 + - SA1 SA 2 SA 3 SA4 SA 5 SA 6 SA 7 SA 8 SA 9 D 0 M KM 1 S 1 KM 1SV 1 CC 1 KMT 1 KM 2 KM 1 KM 2SV 2 CC 2 KMT 2 KV 1 KM 3 KM 2 KM 3SV 3 CC 3 KMT 3 KV 2 O&#39;chirish ikkita rejimni ta&#39;minlaydi: mahalliy (o&#39;tish joyi M) va masofaviy (H). Mahalliy boshqaruv turli xil manyovr va ta&#39;mirlash ishlari uchun ishlatiladi. Bunday holda, har bir konveyer mos keladigan tugmani bosish orqali boshqalardan mustaqil ravishda ishga tushiriladi ( SB 1, SB 2, SB 3) va tegishli to&#39;xtash kontaktoriga ta&#39;sir qilish orqali to&#39;xtatiladi ( KMT 1, KMT 2, KMT 3 - bobinlar ko&#39;rsatilmagan. ). Masofadan boshqarish rejimida kalit kontaktorlari ( SA 2, SA 3, SA 6, SA 9) yopiladi, dispetcherning ishga tushirish tugmasi ( S 1) ishga tushiriladi , uning yordamida konveyer 1 drayveri (oxirgisi liniyasi) yoqilgan. 2-sonli konveyerning KM 2 kontaktori , agar KM 1 yoqilgan bo&#39;lsa va birinchi konveyerning tezligi ish qiymatiga etgan bo&#39;lsa ( KV 1 o&#39;rni ishga tushirilgan) va uchinchi konveyer ham xuddi shunday ishga tushadi. Termal himoya tufayli yuzaga kelishi mumkin bo&#39;lgan har qanday konveyerni to&#39;xtatish. KK , yoki KMT ga ta&#39;sir qilganda , barcha oldingi konveyerlarning to&#39;xtab qolishiga olib keladi. Qabul qiluvchi konveyerlar yuklarni yuklashda ishlashda davom etmoqda. Konveyer agregatlarining ishonchli ishlashi nafaqat qo&#39;zg&#39;alish dvigatellarining ish rejimi, balki kuchlanish stantsiyasining ishlashi bilan ham ta&#39;minlanadi. Tasma va tamburning tortish imkoniyatlaridan foydalanish kamarning yugurish shoxchasidagi kuchlanishga bog&#39;liq. Agar biz kamarga uzatilgan tortish kuchining yaqinlashib kelayotgan novdaning kuchlanish qiymatiga nisbatini ko&#39;rib chiqsak, biz quyidagi ifodani olamiz: Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari Xulosa qilish mumkinki, e m ∙a qanchalik katta bo&#39;lsa , lenta shunchalik yaxshi ishlatiladi. Maksimal mumkin bo&#39;lgan burchaklar bilan a va koeffitsient m , lentaning ishlaydigan shoxida juda past kuchlanishlarni olish mumkin., e 1 1 S S S αμ 1 31     2 1 α α α   Konveyer ishining ideal holati e m ∙a =∞ va S 3 =0 bo&#39;lganda. a va m miqdorlar chekli bo‘lgani uchun S 3 asosli chegaralarga ega. Kuchlanish stantsiyasi tomonidan ishlab chiqilgan kuchlanish kuchining kattaligi uning joylashgan joyiga bog&#39;liq. Ikki barabanli konveyerlar uchun kuchlanish stantsiyasining kuchi quyidagi ifoda bilan aniqlanadi: Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari kuchlanish stantsiyasining S kuchi S1 ga mutanosib ravishda o&#39;zgarishi kerak . S NS ni saqlash zarurati lentaning xizmat qilish muddatini oshirish istagidan kelib chiqadi. Yuqori kuchlanish charchoqning aşınmasına olib keladi va etarli darajada kuchlanish haydovchi tamburida sirpanib ketishiga olib keladi, bu esa kamarning buzilishiga olib keladi. Tog&#39;-kon sanoati korxonalarida kuchli konveyerlar harakatlanuvchi qo&#39;zg&#39;aluvchan barabanli kuchlanish stantsiyalari bilan jihozlangan. Bu stansiyalarga yuk va yuk koʻtarish stansiyalari kiradi. Ko&#39;rib chiqilayotgan stansiyalarning kamchiliklari, birinchi navbatda, kuchlanish kuchini belgilangan chegaralarda aniq ushlab turishning mumkin emasligini o&#39;z ichiga oladi, chunki konveyer yuki bo&#39;yicha hech qanday aloqa yo&#39;q.     1ee eeSS 2S 21 21 αμαμ αμαμ 31 HC     Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari RB ERBUD V A Q Sh U IPU CH BP vites qutisi IN lentaD R2 R3 380  220Asosiy haydovchi boshqaruv sxemasiga R1 U inSozlanishi kuchlanish stantsiyalarini yaratish yo&#39;nalishidagi muhim qadam konveyer motorlarining quvvat iste&#39;moli nuqtai nazaridan yopiq avtomatik boshqaruv tizimi bo&#39;lgan tizimdir. Kuchlanish stantsiyasi quyidagi tarkibiy qismlardan iborat: magnit sozlanishi bosim sensori bo&#39;lgan IN kuchlanish o&#39;lchagichi, elektron regulyator ER, uning kirish qismi asosiy dvigatelning kuchiga va kamardagi kuchga proportsional signallar bilan ta&#39;minlanadi, kuchaytirgich U. . Avtomatik konveyer tasmasini boshqarish tizimi quyidagicha ishlaydi. D asinxron vosita barabanning harakat yo&#39;nalishini aniqlaydi va ER elektron regulyatori unga ishlaganda ECU boshqaruv bloki orqali quvvat oladi. Elektron regulyatorning kirishi R 1 rezistoridan va boshqaruv blokining taqqoslash birligidan olingan kuchlanishning pasayishi hisoblanadi. Taqqoslash birligi US kuchlanish o&#39;lchagichning IN kirishiga to&#39;g&#39;ridan-to&#39;g&#39;ri tok kuchaytirgichi Y orqali ulanadi va chiqish RB o&#39;lchov birligi orqali konveyerning yuklanishiga proportsionaldir. Konveyer ishlamay qolganda kamarning barabanga normal yopishishi uchun zarur bo&#39;lgan dastlabki minimal kuchlanish elektron regulyator sxemasiga kiritilgan voltaj regulyatori tomonidan ta&#39;minlanadi. Bunday holda, taqqoslash moslamasining R 1 rezistoridan olingan kuchlanish pasayishining kattaligi , mos ravishda, elektron regulyator ER nol holatida bo&#39;lgan kuchlanishning kattaligiga teng bo&#39;ladi. R 1 bo&#39;ylab kuchlanish pasayishining kattaligi asosiy konveyer dvigatelining sxemasiga kiritilgan quvvat sensori va kuchlanish vinç tizimiga kiritilgan kuch sensori o&#39;rtasidagi farqga teng. Konveyerdagi yuk ortib borayotganligi sababli, dvigatel quvvat sensorining chiqish kuchlanishi oshadi va kuchlanish o&#39;lchagichning kuchlanishi doimiy bo&#39;lib qolsa, R 1 bo&#39;ylab kuchlanish pasayishi R 1 bo&#39;ylab kuchlanishning pasayishi (kuchning kuchlanishi o&#39;rtasidagi farq) . sensor va quvvat sensori) R 1 dagi kuchlanish pasayishi qiymati ER elektron regulyatorining javob kuchlanishiga teng bo&#39;lmaguncha ortadi. Elektron regulyator yoqilganda, kuchlanishni oshirish uchun vinç motori yoqiladi. Dvigatel kuchlanish qiymati konveyerning yuklanishiga to&#39;g&#39;ri kelguncha ishlaydi, ya&#39;ni quvvat va kuch sensorlaridan olingan signallar o&#39;rtasidagi farq dastlab o&#39;rnatilganiga teng emas. Elektron regulyator ER nol holatiga o&#39;tadi va vinç motorini o&#39;chiradi. Konveyerdagi yuk kamayganda, elektron boshqaruvchi va dvigatelga beriladigan signallar o&#39;rtasidagi farq belgisi o&#39;zgaradi va tasmadagi kuchlanish pasayganda yoqiladi. Shunday qilib, ushbu tizim, har qanday yuk ostida, ish paytida minimal lenta kuchlanishini va o&#39;rni blokining ishlashi tufayli lenta kuchlanishining oshishini ta&#39;minlaydi, bu esa qarshilik R 3 va taqqoslash moslamasining shunt sensorlari o&#39;rtasidagi kuchlanish farqini o&#39;zgartiradi. Lenta kuchlanishining aniqligi elektron ER regulyatorining o&#39;lik zonasini o&#39;zgartirish orqali sozlanishi va 0,5% ga etadi. Tasmali konveyerlar uchun yordamchi elektr drayvlar. Konveyer liniyasini boshqarish tizimlari Tasmali konveyerlarni sirpanishdan himoya qilish Tasmali konveyerlarning eng muhim himoyasi haydovchi barabanining sirpanishidan himoya qilishdir. Drayv tamburining sirpanish rejimi o&#39;ta xavflidir. Hozirgi vaqtda qo&#39;llaniladigan sirpanishga qarshi qurilmalar nomukammal. Ko&#39;pgina hollarda, ular kamarga ishqalanish bilan bog&#39;langan tezlik rölesini ishlatish bilan cheklanadi. O&#39;rni odatda nominal tezlikda (tezlashtirish maydonining oxiri) ishlashga o&#39;rnatiladi. Bunday holda, himoya kamar tezligi o&#39;rni sozlamalari ostidan pasayganligini qayd etishi mumkin, bu har doim ham sirpanish belgisi emas. Slip nazorati ishga tushirish boshida amalga oshiriladi, lekin faqat baraban aylanayotganda kamar harakat qilmasa, yozilishi mumkin. Donetskgormash tomonidan ishlab chiqilgan tezlik va sirpanishni boshqarish sxemalarining eng ilg&#39;orlari. OBPB UDIn R C2C1 R V 2- savol K1EA 3000K K L 2K L 1 K1 2- sa vol+ K T 2K T 1 (5…7) bet (15…20) betK M CS T SBK M K T1 L1 K T2 L3 K T 3 (3…5) sK L 2 K L 3K T 3 Konveyerni himoya qilish moslamasining sxematik diagrammasi kontaktli voltmetr yordamida sirpanishga qarshi Tasmali konveyerlarni sirpanishdan himoya qilish Magnit induksiya sensori B o&#39;rash bilan jihozlangan doimiy magnitdan iborat. Ushbu sensor konveyerning OB burilish barabaniga biriktirilgan. Baraban tasmasi harakatga kelganda, datchik magnit pallasining so&#39;nggi qismini kesib o&#39;tuvchi konveyerning burilish tamburining oxirida joylashgan plitalar aylanadi. B lasanida lenta tezligiga mutanosib ravishda EMF induktsiya qilinadi, u to&#39;g&#39;rilash ko&#39;prigi UD va tekislash RC filtri orqali kontaktli kirish bilan kontaktli voltmetr PV ga beriladi . Ushbu voltmetrning kontaktlari K 1 minimal tezlikda ochiladigan va K 2 to&#39;liq kamar tezligida yopiladigan tarzda o&#39;rnatiladi . Tezlashtirishning boshida konveyerning kontakt KM ni ishga tushirish kontaktori yopiladi va KT 1 va KT 2 vaqt o&#39;rni tezlanish boshlanganidan 5-7 s o&#39;tgach ishga tushiriladi, KT 1 yopiladi va agar bu vaqtga kelib K 1 ochilgan bo&#39;lsa va. shunga ko&#39;ra KL 1 kontakti ochildi , keyin KCT kontaktori yoqilmaydi (kontaktni qulflash). Agar sirg&#39;anish tufayli kamar KT 1 ushlab turish vaqtida harakatni boshlamasa , KL 1 yopiq qoladi, bu esa KCT faollashishiga olib keladi . Shunday qilib, konveyerni ishga tushirishda sirpanish nazorat qilinadi. Agar konveyer odatdagidek to&#39;liq tezlikka tezlashsa, u holda ushlab turish vaqtida KT 2 K 2 yopilishga muvaffaq bo&#39;ladi va shunga mos ravishda KL 2 KT 3 pallasida yopiladi, bu esa KL 3 ning ishga tushishiga olib keladi va KCT quvvat zanjiri buziladi. Agar kechikish vaqtida KT 2 (15−20 s) konveyer nominal tezlikka erishmasa, KCT konveyerni o&#39;chiradi. Agar barqaror tezlikda harakatlanayotganda sirpanish sodir bo&#39;lsa, u holda K 2 yopiladi, bu esa KL 3 bobini o&#39;chiradi, agar vaqtni kechiktirish KT 3 (3,5 s) vaqtida bo&#39;lsa , u holda KT 3 KL 3 bobini uzib qo&#39;yadi. va bu konveyerning KCT yordamida o&#39;chirilishiga olib keladi . Tasmali konveyerlarni sirpanishdan himoya qilish K 1 va K 2 kontaktlarining o&#39;lik zonasi mavjudligi sababli o&#39;lik zonaga ega . K 2 kontaktini maksimal tezlikka o&#39;rnatib bo&#39;lmaydi, chunki bu holda tezlikning tabiiy pasayishi bilan ortib borayotgan yuk himoya noto&#39;g&#39;ri ishlashiga olib keladi. Shuning uchun, K 2 safar sozlamalari to&#39;liq yuklanishdagi kamar tezligiga mos kelishi kerak (mavjud himoya o&#39;lik bandi tufayli). AQS h +10%K1 K2 K3 +20% - 8% Ogohlantiri sh Konveyernin g to&#39;xtashiBR 2BR 1 PB HAQ IDA U 2U 1 U 1 = U b U 2 = U l Himoya qurilmasining funktsional diagrammasi tezlikni taqqoslashga asoslangan konveyer haydovchi baraban va kamarDrayv tamburi va kamarning tezligini taqqoslaydigan himoya sxemalari mavjud (6.13-rasm). Tezlik sensori sifatida BR 1 va BR 2 taxogeneratorlari baraban va kamar tezligiga mutanosib ravishda AQSH taqqoslash moslamasida, keyin esa buyruq qurilmalari yordamida taqqoslanadi. Konveyerni to&#39;xtatish uchun ogohlantirish signalini yoqish uchun K 1, K 2, K 3 buyruqlari hosil bo&#39;ladi. Sxemaning nochorligi - K 1, K 2, K 3 buyruq qurilmalari uchun o&#39;lik zonaning mavjudligi. Tasmali konveyerlarni sirpanishdan himoya qilish Tasmaning sirpanishi va yo&#39;q qilinishidan himoya qilish muammolarining asosiy yechimi isitish kamariga ta&#39;sir qiluvchi toymasin energiyaga javob beradigan qurilmalarni yaratishdir. Birinchi taxminga ko&#39;ra, sirpanish paytida isitish bilan bir vaqtda sodir bo&#39;ladigan kamarning sovishi (issiqlik uzatish) ni e&#39;tiborsiz qoldirib, quyidagi issiqlik balansi tenglamasini yozishimiz mumkin: F max - sirpanish paytida maksimal ishqalanish kuchi; ∆ S – sirpanish masofasi (m); Tanaffus - bu lentani yo&#39;q qilish uchun zarur bo&#39;lgan energiya (N∙m). Keyin biz olamiz: t sinishi - uning yo&#39;q qilinishi sodir bo&#39;lgan lentaning harorati; t 0 – atrof-muhit harorati; m - qizdirilgan lentaning massasi ; c - lentaning issiqlik sig&#39;imi. Bu erdan ruxsat etilgan sirpanish yo&#39;li quyidagi ifoda bilan aniqlanadi: Siljish jarayonini tavsiflovchi berilgan matematik bog&#39;liqliklar ushbu jarayonni boshqaradigan boshqaruv tizimini amalga oshirishning mumkin bo&#39;lgan usullarini ko&#39;rsatadi. ,AΔSF ðàçðmax  ,eFF μα ñámax  , t t mc A 0 ðàçð ðàçð    , t t mc ΔS e F 0 ðàçð μα ñá     μα ñá 0 ðàçp äîï e F t t mc ΔS   M BI-27 BL-09 TO UVTO 1 2 3 4 Rd BShT ZIU zs Biz U zch o&#39;rt a ma sof aBP-16  380 BD-09BRP Asinxron elektr ta&#39;minotining xususiyatlarini hisoblash konveyer uchun rotor pallasida faza nazorati bilan UPTF blok diagrammasi Asinxron elektr ta&#39;minotining xususiyatlarini hisoblash konveyer uchun rotor pallasida faza nazorati bilan M  0 Mn 1 2 3 4 Puskovye xarakteristikasi asinxronnogo privoda konveyera pri puska Worsley (alyuminiy), Avstraliya Umumiy uzunligi 51 kmQuvvat 15 MWIshlash tezligi diapazoni 800–1000 rpm Ishga tushirish vaqtida ortiqcha yuk 140% Quvvat faktori > 0,95 MCCP bilan 2011 yilda kengaytma Ujina-Rosario o&#39;tish Compania Minera Dona Ines de Collahuasi (Crusher), Chili Balandlik: 4000 masl4 x Tepalikdan yuqoriga va pastga konveyerQuvvat 24 MWIshlash tezligi diapazoni 800–1000 rpm Ishga tushirish vaqtida ortiqcha yuk 150 % Quvvat omili > 0,95 Aitik36 Boliden, Shvetsiya Past atrof-muhit harorati6 x ConveyorPower 21 MWIshlash tezligi diapazoni 500– 1000 rpm. Ishga tushirish paytida ortiqcha yuk 120 % Quvvat omili > 0,95
