Тошкент Ирригация ва Мелеорация Институти Караталарда релефнинг тасвирланиши Бажарди: ЕК ва ЕФ Факультети 2.1 Гурух талабаси Ботиров У Кабул килди: Катта укитувчи www.arxiv.uz

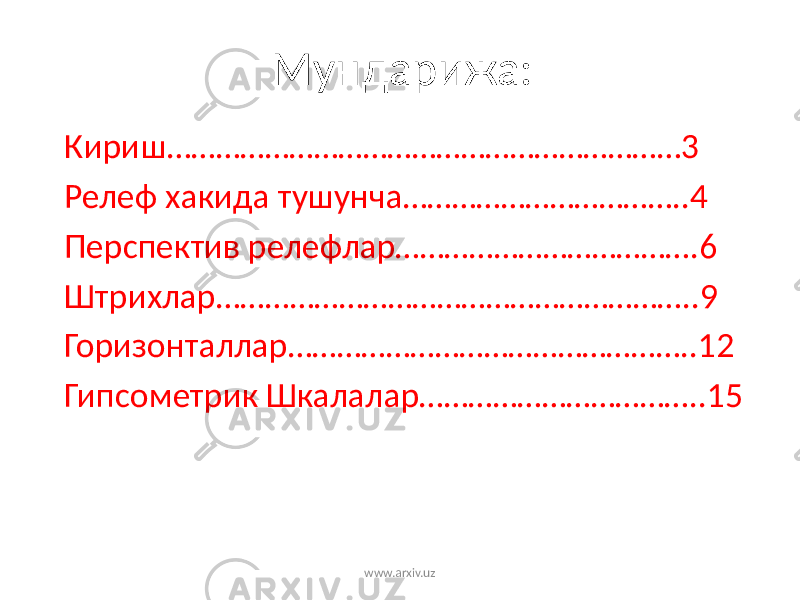

Мундарижа: Кириш………………………………………………………3 Релеф хакида тушунча……………………………..4 Перспектив релефлар……………………………….6 Штрихлар…………………………………………………..9 Горизонталлар…………………………………………..12 Гипсометрик Шкалалар……………………………..15 www.arxiv.uz

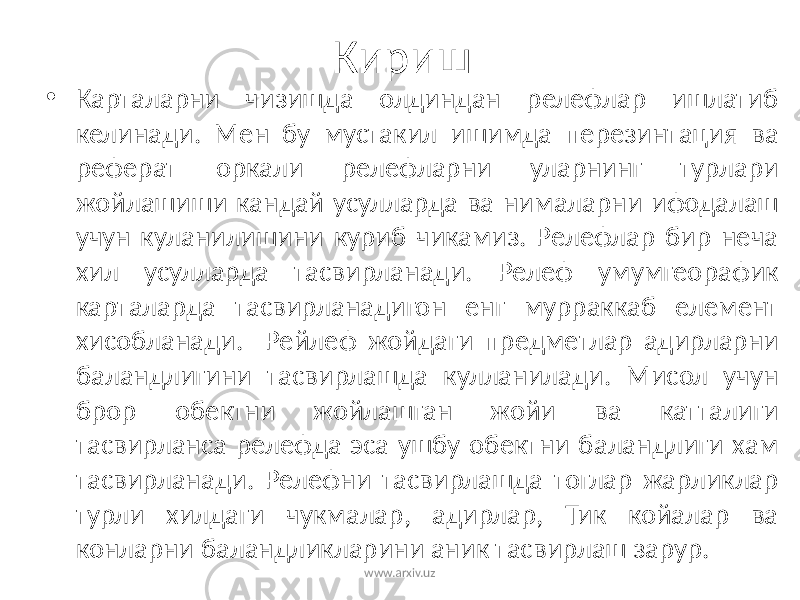

Кириш • Карталарни чизишда олдиндан релефлар ишлатиб келинади. Мен бу мустакил ишимда перезинтация ва реферат оркали релефларни уларнинг турлари жойлашиши кандай усулларда ва нималарни ифодалаш учун куланилишини куриб чикамиз. Релефлар бир неча хил усулларда тасвирланади. Релеф умумгеорафик карталарда тасвирланадигон енг мурраккаб елемент хисобланади. Рейлеф жойдаги предметлар адирларни баландлигини тасвирлашда кулланилади. Мисол учун брор обектни жойлашган жойи ва катталиги тасвирланса релефда эса ушбу обектни баландлиги хам тасвирланади. Релефни тасвирлашда тоглар жарликлар турли хилдаги чукмалар, адирлар, Тик койалар ва конларни баландликларини аник тасвирлаш зарур. www.arxiv.uz

Релефлар Эр юзасидаги гидрографик элементларни шакилланишида усмлик ва тупрок таркалишида , экологик вазиятнинг ривожланишида мухим ахамиятга ега. Эр юзасини релефи хилма хил булиб уларни тасвирлаш хам хилма хил булади. Релефлари хар хил яни текисрок ва баландликларни тасвирлашда бир хил усуллардан фойдаланиб булмайди.Яна шундай релеф шакиллари борки уларни тасвирлаш нихоятда кийин, масалан жарликлар, карстрлар, осилиб турган тог жинслари, горлар, тик коялар ва шунга ухшашлар. www.arxiv.uz

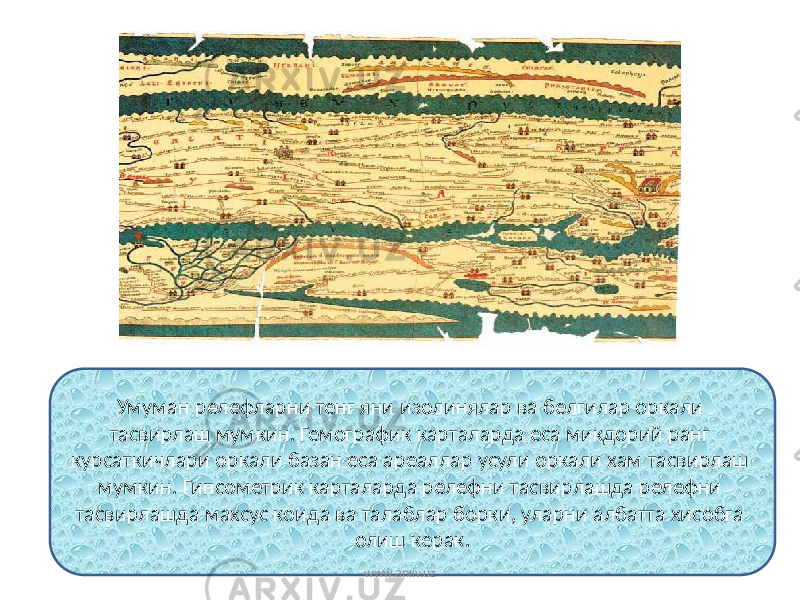

Умуман релефларни тенг яни изолинялар ва белгилар оркали тасвирлаш мумкин. Гемографик карталарда еса микдорий ранг курсаткичлари оркали базан еса ареаллар усули оркали хам тасвирлаш мумкин. Гипсометрик карталарда релефни тасвирлашда релефни тасвирлашда махсус коида ва талаблар борки, уларни албатта хисобга олиш керак. www.arxiv.uz

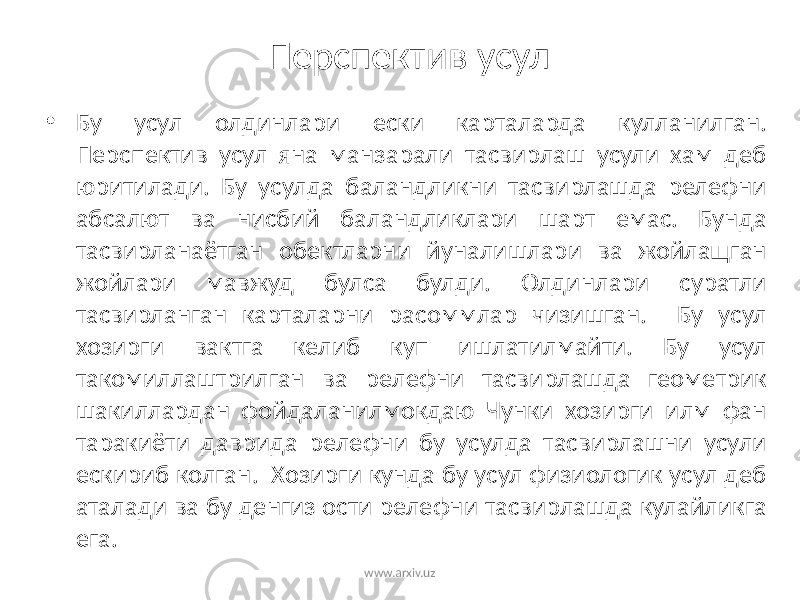

Перспектив усул • Бу усул олдинлари ески карталарда кулланилган. Перспектив усул яна манзарали тасвирлаш усули хам деб юритилади. Бу усулда баландликни тасвирлашда релефни абсалют ва нисбий баландликлари шарт емас. Бунда тасвирланаётган обектларни йуналишлари ва жойлащган жойлари мавжуд булса булди. Олдинлари суратли тасвирланган карталарни расоммлар чизишган. Бу усул хозирги вактга келиб куп ишлатилмайти. Бу усул такомиллаштрилган ва релефни тасвирлашда геометрик шакиллардан фойдаланилмокдаю Чунки хозирги илм фан таракиёти даврида релефни бу усулда тасвирлашни усули ескириб колган. Хозирги кунда бу усул физиологик усул деб аталади ва бу денгиз ости релефни тасвирлашда кулайликга ега. www.arxiv.uz

www.arxiv.uz

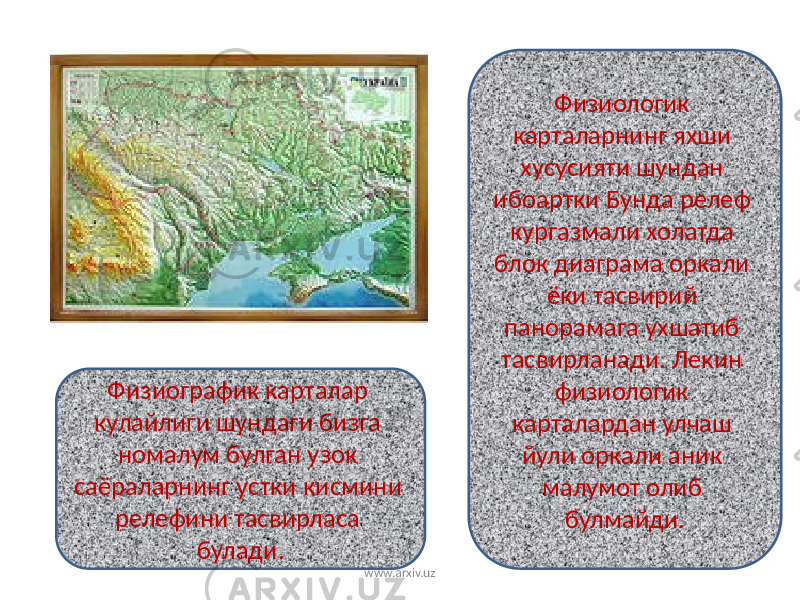

Физиологик карталарнинг яхши хусусияти шундан ибоартки Бунда релеф кургазмали холатда блок диаграма оркали ёки тасвирий панорамага ухшатиб тасвирланади. Лекин физиологик карталардан улчаш йули оркали аник малумот олиб булмайди.Физиографик карталар кулайлиги шундаги бизга номалум булган узок саёраларнинг устки кисмини релефини тасвирласа булади. www.arxiv.uz

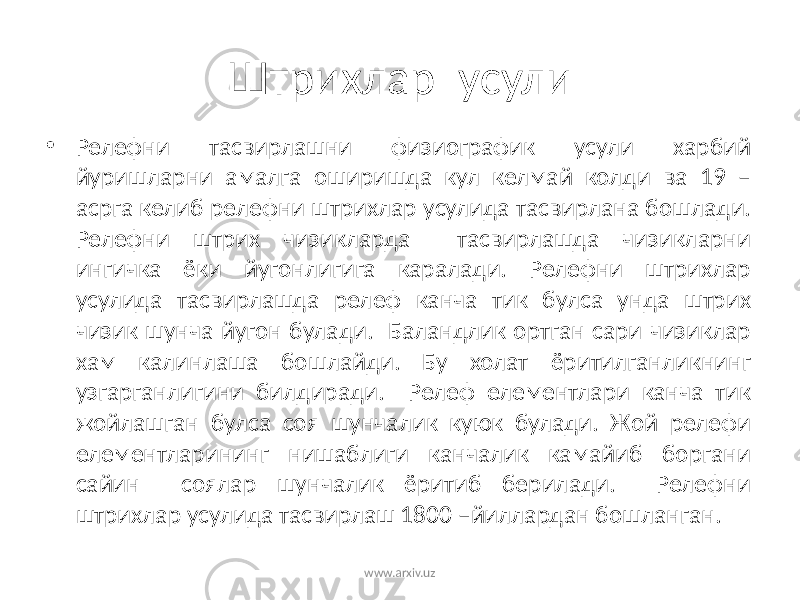

Штрихлар усули • Релефни тасвирлашни физиографик усули харбий йуришларни амалга оширишда кул келмай колди ва 19 – асрга келиб релефни штрихлар усулида тасвирлана бошлади. Релефни штрих чизикларда тасвирлашда чизикларни ингичка ёки йугонлигига каралади. Релефни штрихлар усулида тасвирлашда релеф канча тик булса унда штрих чизик шунча йугон булади. Баландлик ортган сари чизиклар хам калинлаша бошлайди. Бу холат ёритилганликнинг узгарганлигини билдиради. Релеф елементлари канча тик жойлашган булса соя шунчалик куюк булади. Жой релефи елементларининг нишаблиги канчалик камайиб боргани сайин соялар шунчалик ёритиб берилади. Релефни штрихлар усулида тасвирлаш 1800 –йиллардан бошланган. www.arxiv.uz

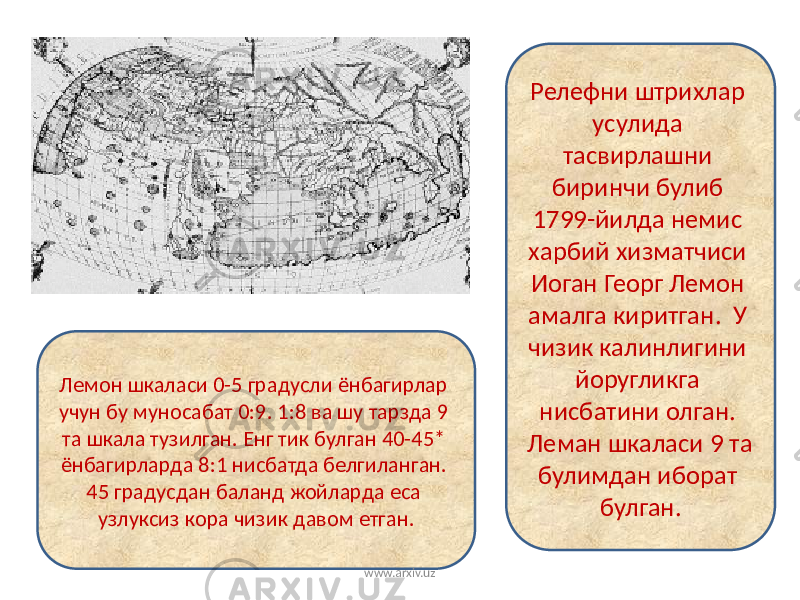

Релефни штрихлар усулида тасвирлашни биринчи булиб 1799-йилда немис харбий хизматчиси Иоган Георг Лемон амалга киритган. У чизик калинлигини йоругликга нисбатини олган. Леман шкаласи 9 та булимдан иборат булган.Лемон шкаласи 0-5 градусли ёнбагирлар учун бу муносабат 0:9. 1:8 ва шу тарзда 9 та шкала тузилган. Енг тик булган 40-45* ёнбагирларда 8:1 нисбатда белгиланган. 45 градусдан баланд жойларда еса узлуксиз кора чизик давом етган. www.arxiv.uz

www.arxiv.uz

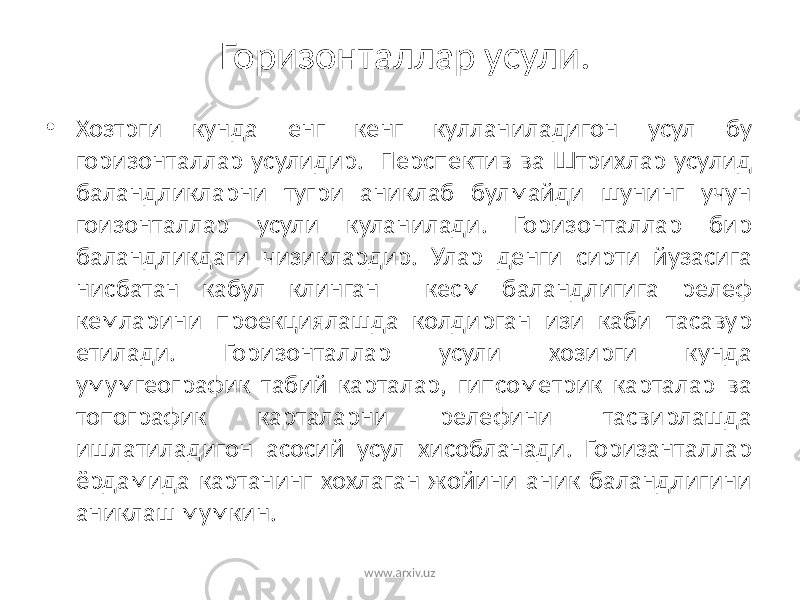

Горизонталлар усули. • Хозтрги кунда енг кенг кулланиладигон усул бу горизонталлар усулидир. Перспектив ва Штрихлар усулид баландликларни тугри аниклаб булмайди шунинг учун гоизонталлар усули куланилади. Горизонталлар бир баландликдаги чизиклардир. Улар денги сирти йузасига нисбатан кабул клинган кесм баландлигига релеф кемларини проекциялашда колдирган изи каби тасавур етилади. Горизонталлар усули хозирги кунда умумгеографик табий карталар, гипсометрик карталар ва топографик карталарни релефини тасвирлашда ишлатиладигон асосий усул хисобланади. Горизанталлар ёрдамида картанинг хохлаган жойини аник баландлигини аниклаш мумкин. www.arxiv.uz

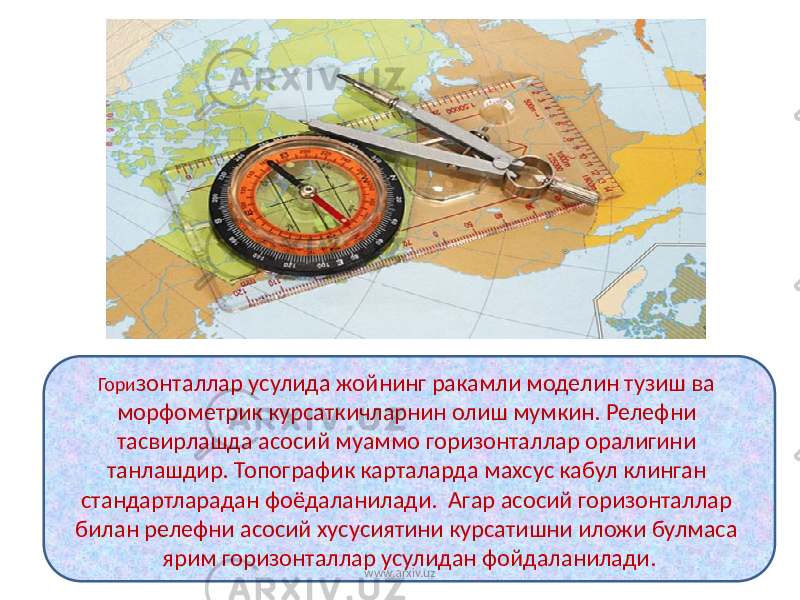

Гори зонталлар усулида жойнинг ракамли моделин тузиш ва морфометрик курсаткичларнин олиш мумкин. Релефни тасвирлашда асосий муаммо горизонталлар оралигини танлашдир. Топографик карталарда махсус кабул клинган стандартларадан фоёдаланилади. Агар асосий горизонталлар билан релефни асосий хусусиятини курсатишни иложи булмаса ярим горизонталлар усулидан фойдаланилади. www.arxiv.uz

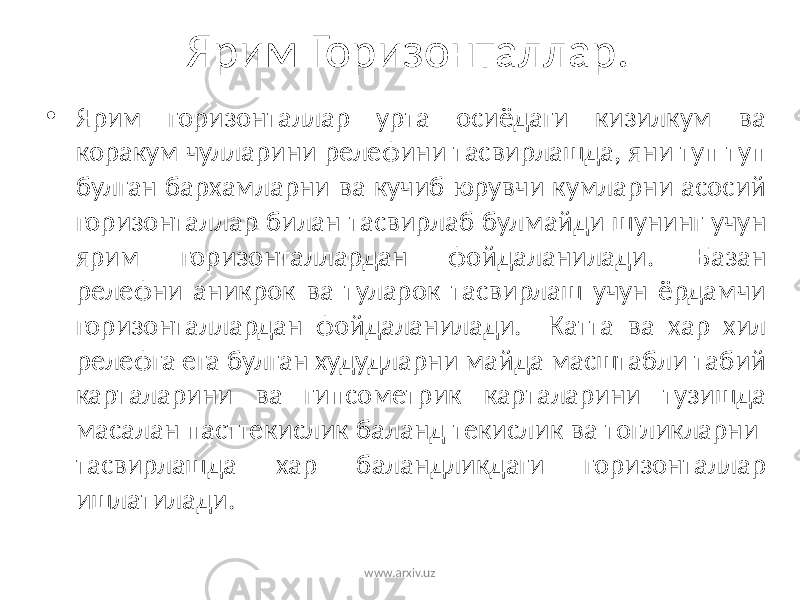

Ярим Горизонталлар. • Ярим горизонталлар урта осиёдаги кизилкум ва коракум чулларини релефини тасвирлашда, яни туп туп булган бархамларни ва кучиб юрувчи кумларни асосий горизонталлар билан тасвирлаб булмайди шунинг учун ярим горизонталлардан фойдаланилади. Базан релефни аникрок ва туларок тасвирлаш учун ёрдамчи горизонталлардан фойдаланилади. Катта ва хар хил релефга ега булган худудларни майда масштабли табий карталарини ва гипсометрик карталарини тузишда масалан пасттекислик баланд текислик ва тогликларни тасвирлашда хар баландликдаги горизонталлар ишлатилади. www.arxiv.uz

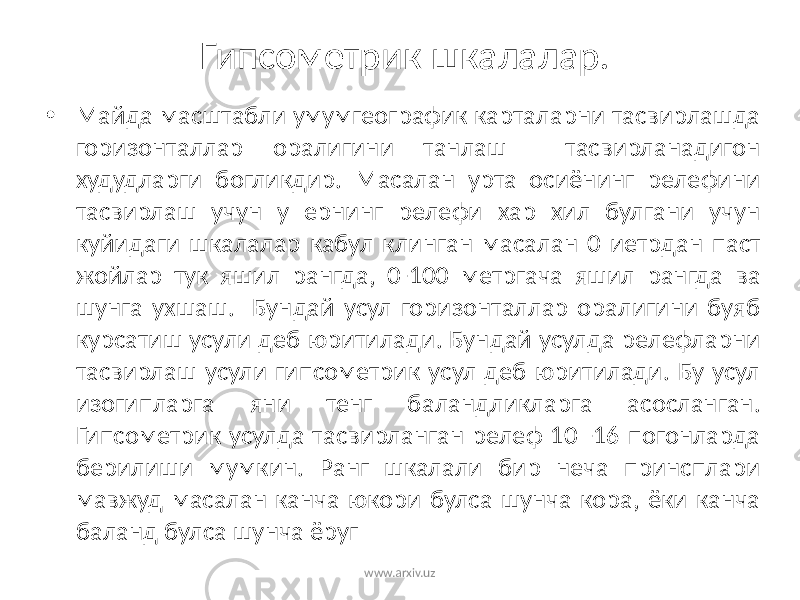

Гипсометрик шкалалар. • Майда масштабли умумгеографик карталарни тасвирлашда горизонталлар оралигини танлаш тасвирланадигон худудларги богликдир. Масалан урта осиёнинг релефини тасвирлаш учун у ернинг релефи хар хил булгани учун куйидаги шкалалар кабул клинган масалан 0 иетрдан паст жойлар тук яшил рангда, 0-100 метргача яшил рангда ва шунга ухшаш. Бундай усул горизонталлар оралигини буяб курсатиш усули деб юритилади. Бундай усулда релефларни тасвирлаш усули гипсометрик усул деб юритилади. Бу усул изогипларга яни тенг баландликларга асосланган. Гипсометрик усулда тасвирланган релеф 10 -16 погонларда берилиши мумкин. Ранг шкалали бир неча принсплари мавжуд масалан канча юкори булса шунча кора, ёки канча баланд булса шунча ёруг www.arxiv.uz
