MathCAD dasturining interfeysi. Funktsiyalar. Grafika

Yuklangan vaqt:

03.05.2025

Ko'chirishlar soni:

0

Hajmi:

1894.712890625 KB
Ko'chirib olish

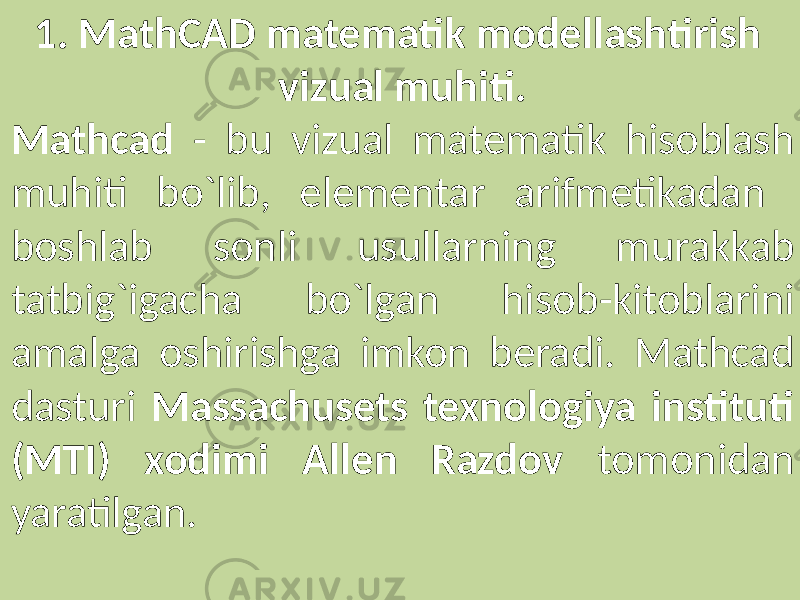

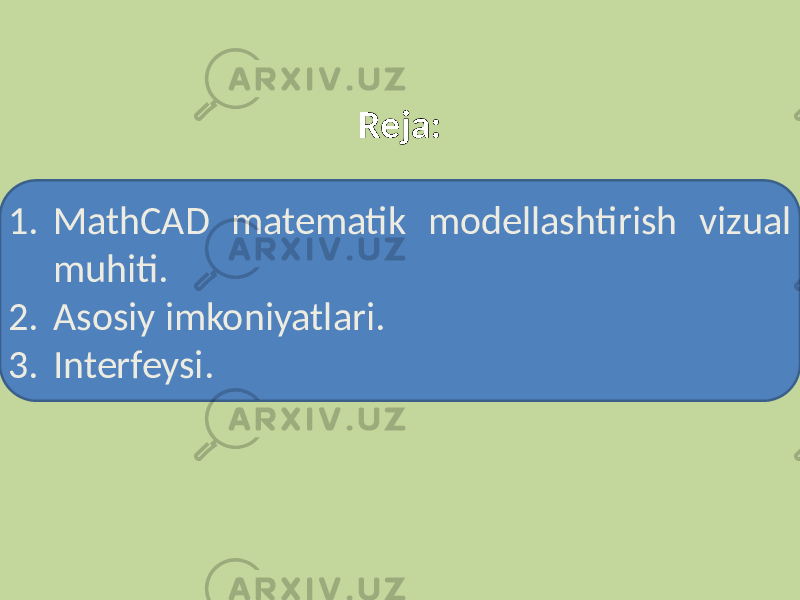

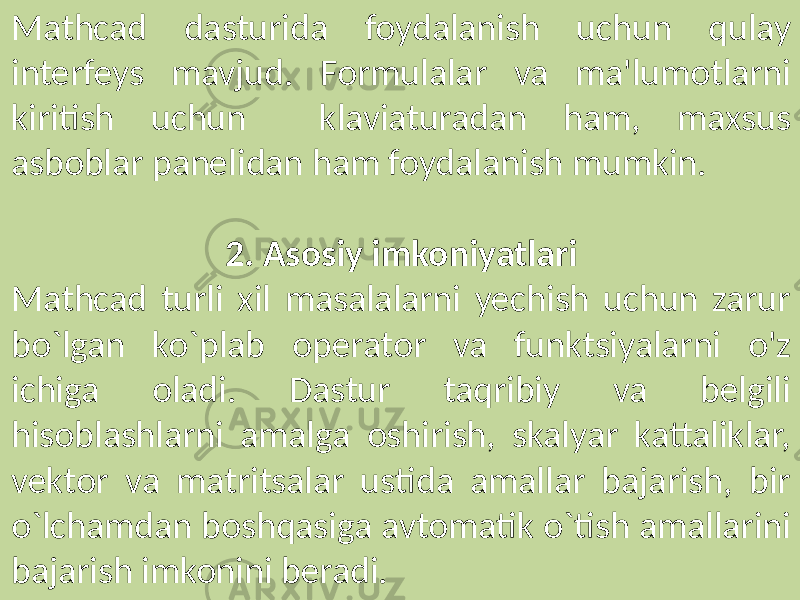

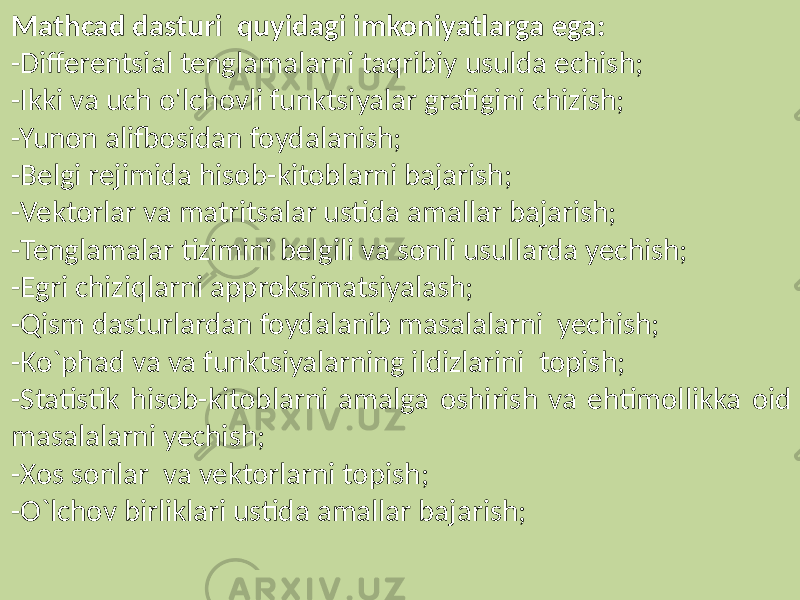

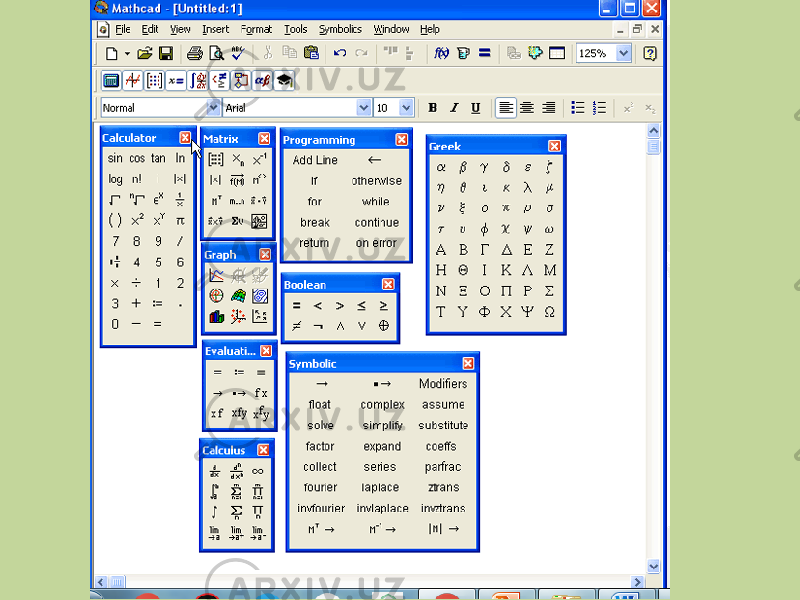

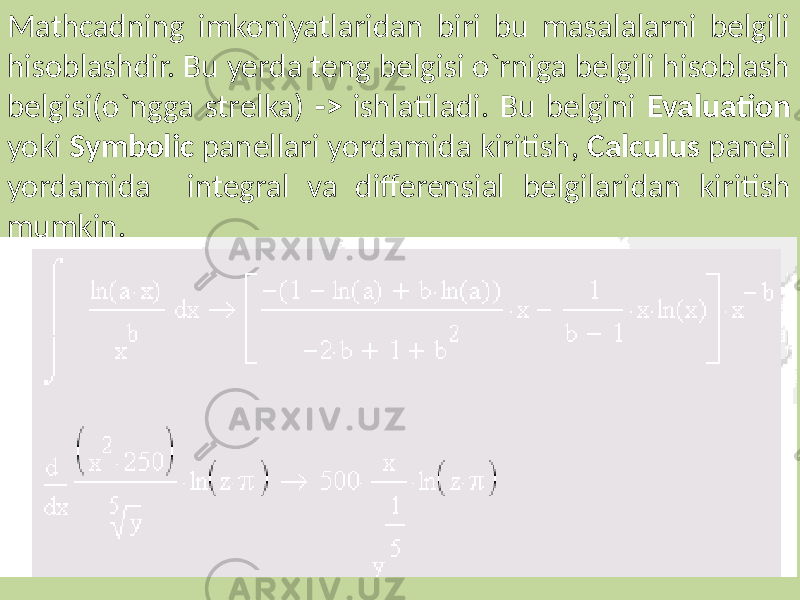

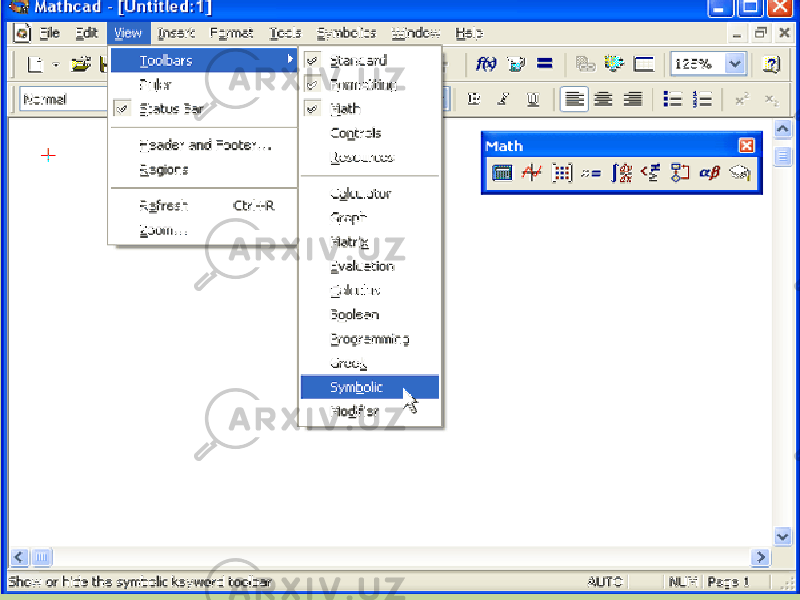

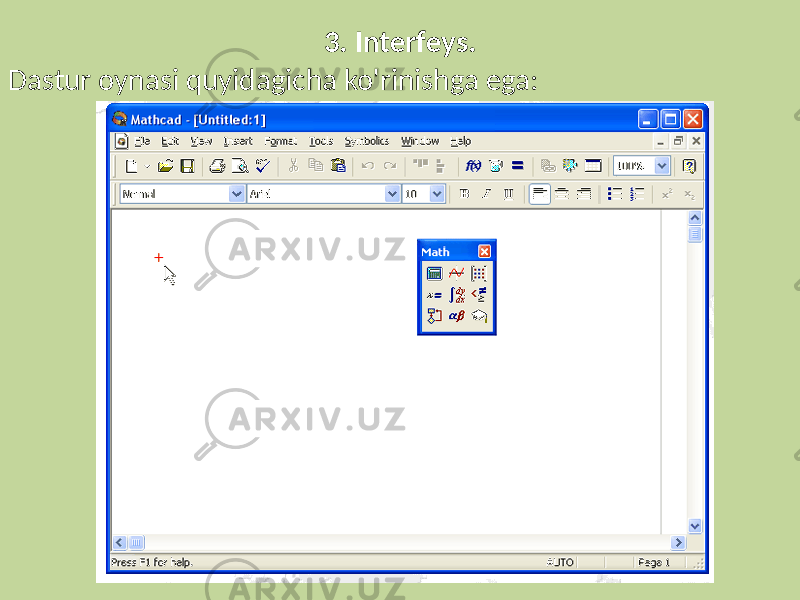

MathCAD dasturining interfeysi. Funktsiyalar. Grafika Axborot texnologiyalari va jarayonlarni matematik modellashtirishFan: Reja: 1. MathCAD matematik modellashtirish vizual muhiti. 2. Asosiy imkoniyatlari. 3. Interfeysi. 1. MathCAD matematik modellashtirish vizual muhiti. Mathcad - bu vizual matematik hisoblash muhiti bo`lib, elementar arifmetikadan boshlab sonli usullarning murakkab tatbig`igacha bo`lgan hisob-kitoblarini amalga oshirishga imkon beradi. Mathcad dasturi Massachusets texnologiya instituti (MTI) xodimi Allen Razdov tomonidan yaratilgan. Allen Razdov- MathCAD dasturi asoschisi Mathcad dasturida foydalanish uchun qulay interfeys mavjud. Formulalar va ma&#39;lumotlarni kiritish uchun klaviaturadan ham, maxsus asboblar panelidan ham foydalanish mumkin. 2. Asosiy imkoniyatlari Mathcad turli xil masalalarni yechish uchun zarur bo`lgan ko`plab operator va funktsiyalarni o&#39;z ichiga oladi. Dastur taqribiy va belgili hisoblashlarni amalga oshirish, skalyar kattaliklar, vektor va matritsalar ustida amallar bajarish, bir o`lchamdan boshqasiga avtomatik o`tish amallarini bajarish imkonini beradi. Mathcad dasturi quyidagi imkoniyatlarga ega: -Differentsial tenglamalarni taqribiy usulda echish; -Ikki va uch o&#39;lchovli funktsiyalar grafigini chizish; -Yunon alifbosidan foydalanish; -Belgi rejimida hisob-kitoblarni bajarish; -Vektorlar va matritsalar ustida amallar bajarish; -Tenglamalar tizimini belgili va sonli usullarda yechish; -Egri chiziqlarni approksimatsiyalash; -Qism dasturlardan foydalanib masalalarni yechish; -Ko`phad va va funktsiyalarning ildizlarini topish; -Statistik hisob-kitoblarni amalga oshirish va ehtimollikka oid masalalarni yechish; -Xos sonlar va vektorlarni topish; -O`lchov birliklari ustida amallar bajarish; 3. Interfeys. Dastur oynasi quyidagicha ko&#39;rinishga ega: Mathcadda foydalanuvchi interfeysi boshqa Windows dasturlariga o&#39;xshaydi. Uning tuzilishi quyidagicha: 1. Sarlavha satri; 2. Menyu satri ; 3. Standart, formatlash va boshqarish vositalari; 4. Matematik asboblar paneli; 5. Ish maydoni; 6. Holat qatori ; Sarlavh satrida dastur nomi(MathCad), fayl nomi(Untitled1) va Sistema tugmalari joylashgan bo‘ladi. Menyu satri quyidagi bo`limlarni o&#39;z ichiga oladi: Fayl - fayllarni yaratish, xotiradan cahaqirish, saqlash, elektron pochta orqali yuborish va printerda hujjatlarni bosib chiqarish kabi buyruqlar; Edit - matnni tahrirlash bilan bog&#39;liq buyruqlar (nusxalash, ko`chirish, o&#39;chirish va boshqalar); View - hujjat ko&#39;rinishini boshqaruvchi buyruqlar, shuningdek animatsiya fayllarini yaratadigan buyruqlar; Insert - hujjatlarga turli xil ob&#39;ektlarni o‘rnatish buyruqlari; Format - matn, formulalar va grafikalarni formatlash buyruqlari; Tools - hisoblash jarayonini va qo&#39;shimcha funktsiyalarni boshqarish buyruqlari; Symbolics - belgili hisoblarni bajarish buyruqlari; Window - ekrandagi oynalarning joylashishini boshqarish buyruqlari; Help - yordam buyruqlari va ma&#39;lumotlarini o`z ichiga oladi. Asboblar paneli ko`p ishlatiladigan buyruqlarni tez bajarish uchun qo`llaniladi. Mathcad oynasida menyu satrining pastki qismida to&#39;rtta asosiy asboblar paneli mavjud: Standard - fayllar bilan ishlash, tahrirlash, ob&#39;ektlarni kiritish kabi amallarni bajarish uchun ishlatiladi; Formatlash - matn va formulalarni formatlash uchun; Math - matematik belgilar va operatorlarni kiritish; Resourses - Mathcad manbalarini chaqirish. Math paneli to&#39;qqizta bo`limlardan iborat bo&#39;lib, ular yordamida turli xil matematik amallar bajariladi: Calculator - matematik amallarni bajarish; Graph (График ) – grafik chizish; Matrix (Матрица) - matritsa ustida amallar bajarish; Evaluation (Выражения) - hisob-kitoblarni boshqarish buyruqlarini kiritish; Calculus (Вычисления) - integral, differentsial, yig&#39;indi amallarini bajarish; Boolean(Логический) - mantiqiy amallarni kiritish; Programming (Программирование) - dasturlash amallarini bajarish; Greek(yunoncha belgilar) - yunoncha belgilarni kiritish; Symbolic —belgili amallarni bajarish. Formulalar yordamida oddiy hisoblarni bajarish uchun quyidagilar bajariladi: 1. Hujjatdagi ifoda yozilishi kerak bo&#39;lgan joy aniqlanadi; 2. Ifoda kiritiladi; 3. Teng belgisi kiritiladi: = Mathcadda sonli hisoblashlarning aksariyati funktsiyalar yordamida amalga oshiriladi. Insert Function dialog oynasida maxsus funktsiyalar va hisob-kitoblarda ishlatiladigan sonli usullar mavjud. Ifodani o&#39;zgaruvchilardan foydalanib hisoblash: Foydalanuvchi funktsiyasini aniqlash va uning qiymatini x = 1 da hisoblash: Bu erda f(x) funktsiyasi aniqlangan. Uning grafigi quyida ko&#39;rsatilgan. Grafikni chizish uchun Grafik panelidagi kerakli grafik aniqlanadi va ochilgan grafik darchasining bo&#39;sh kataklariga o‘zgaruvchilar nomlari yoziladi. Bizning holatlarimizda gorizontal o&#39;qda joylashgan katakka x , vertikal o`qdagi katakka f (x) yoziladi. Mathcadning imkoniyatlaridan biri bu masalalarni belgili hisoblashdir. Bu yerda teng belgisi o`rniga belgili hisoblash belgisi(o`ngga strelka) -> ishlatiladi. Bu belgini Evaluation yoki Symbolic panellari yordamida kiritish, Calculus paneli yordamida integral va differensial belgilaridan kiritish mumkin.   Mathcaddagi funktsiyalar matematik shaklda quyidagicha yoziladi: f (x, ...); Bu yerda f - funktsiya nomi; x, ... - o&#39;zgaruvchilar ro&#39;yxati. Mathcadda funktsiyalarni ikki turga bo&#39;lish mumkin: - standart funktsiyalar; - foydalanuvchi funktsiyalari. Foydalanuvchi funktsiyani ishlatishdan oldin uni aniqlash kerak. Q -cos(x+y). MathCadda ushbu funktsiya quyidagi ko`rinishda yoziladi: -cos(x+y) Funktsiyada barobar belgisidan o&#39;ng tomonda joylashgan barcha o&#39;zgaruvchilar funktsiya argumentlari ro&#39;yxatiga ko`rsatilishi kerak yoki oldindan aniqlanishi kerak. Aks holda, xatolik haqidagi ma’lumot ko&#39;rsatiladi va aniqlanmagan o&#39;zgaruvchining nomi qizil rangda ko`rsatiladi: O&#39;zgaruvchilar, operatorlar va funktsiyalar- dan iborat matematik ifodani hisoblashga misol qaraymiz. Funktsiya qiymatini hisoblash. Mathcadda ifoda qiymatini belgili hisoblash mumkin. Belgili hisoblash belgili hisoblash operatori (→) yordamida bajariladi. Masalan, quyidagi matematik ifodani belgili hisoblashni qaraymiz: B • sin (arsin (C • X)) bu erda B, C, X - o&#39;zgaruvchilar. 1) Quyidagi ifoda kiritiladi: B • sin (asin (C • X)). 2) <Ctrl> + <> tugmachalarini bosish yoki Symbolic yoki Evaluation panelidagi → tugmachani bosish orqali belgili hisoblash bajarilib, natija hosil bo`ladi. Hosilani hisoblash operatorlari: Integrallash operatorlari: Limitlarni belgili hisoblash operatorlari: Uzlukli funktsiyalar: Uzlukli funktsiyalar tarmiqlanuvchi hisoblashda ishlatiladi. Bunda shartli o`tish operatori If dan foydalaniladi. Agar cond mantiqiy ifodaning qiymati 1 (rost) bo&#39;lsa, tval ifoda, agar 0 (yolg`on) bo&#39;lsa, fval ifoda hisoblanadi. Matritsani yaratish funktsiyalari: Matritsani yoki vektorni yaratish usullaridan biri Matrix vositalar panelidan foydalanishdir. Bundan tashqari standart funktsiyalardan foydalanib, matritsalarni yaratish usuli ham navjud. Bunda matritsa elementlarini matrix(M,N,f) funktsiyasi orqali aniqlash mumkin. Bunda (i,j) o`rindagi elementi f(i,j) bo&#39;lgan MxN o&#39;lchamli matritsa yaratiladi; M - satrlar soni; N - ustunlar soni; f (i,j)- funksiya. Matritsani yaratish: Mathcadda matritsalar ustida qo&#39;shish, ayirish, ko&#39;paytirish, transponirlash, teskari matritsani hisoblash, matritsaning determinantini hisoblash, xos son va xos vektorlarni topish kabi amallarni bajarish mumrin.
