Тиркама плугларнинг кўтариш-ростлаш механизмлари

Yuklangan vaqt:

20.09.2019

Ko'chirishlar soni:

0

Hajmi:

186.5 KB

Ko'chirib olish

Тиркама плугларнинг кўтариш-ростлаш механизмлари Режа : 1. Кўтариш–ростлаш механизмларининг тузилиши ва ишлаши. 2. Кўтариш–ростлаш механизмларини лойихалаш. 3. Плуг механизмларига таъсир этувчи кучларини аниқлаш. 4. Амортизацион пружиналарни танлаш.

1. Кўтариш-ростлаш механизмларининг тузилиши ва ишлаши. Тракторга тиркаб ишлатиладиган плугларнинг кўтариш ростлаш механизмлари ер ҳайдаш чуқурлигини ростлаш, плугни иш холатдан транспорт холатга ўтказиш (кўтариш) ва ён томонга оғган рамани горизонтал ҳолатга келтириш учун хизмат қилади. Барча механизимлар ўзаро плуг ғилдираклари билан бирлаштирилгин. Шунга кўра тиркалма плугларининг кўтариш-ўрнатиш механизимлари системаси ўзаро кинематик боғланган учта: чап (дала), ўнг (эгат) ва кетинги ғилдирак механизмларидан тузилган. М.С. Тиркама плуглар вазифаси нималардан иборат? Чап ғилдирак D механизми ўз навбатида иккита тўрт звенолик механизмдан чуқурлатиш мезанизми 1-5-6-6' ва автоматнинг ташқи (кўтариш) механизми 1-2-3-4 дан иборат. Ўнг ғилдирак Е механизми ҳам иккита алоқа механизми 1-7-8-9 ва оғдариш механизми 7-8-9-1 дан иборат. Кетинги ғилдирак Г механизми: алоқа механизми 1-11-12-13 ва хусусан кетинги ғилдирак механизми 13-14- 15-16 дан иборат. Плуглар гидравлик ва механиқ кўтариш механизмлари билан жиҳозланади. Гидравлик кўтариш механизми гидроцилиндр А ёрдамида ҳаракатга келтирилади: гидроцилиндрга тракторнинг гидросистемасидан босим билан мой юборганда (24-расмда плугнинг иш ҳолати кўрсатилган) звено 18-19 нинг узунлиги қисқаради, звено 1-18 ўқда чапга буралиб, тиракама Т ни босади ва барча ғилдираклар механизмларини харакатга келтириб, плуг рамасини кўтаради. Механиқ кўтаргич ёки автомат чап ғилдирак ўқи 2 га ўрнатилади. Автомат ишга солинганда кривошип 2-3 ли вал муфта ёрдамида чап ғилдиракка бирикади ва у билан бирга айлана бошлайди. Шунда кўтариш механизми 1-2-3-4 ишга тушади: кривошип айланиб, шатун 3-4 нинг стерженини труба ичида силжитади; стержень трубага тиралгач, тирсак 1-2 шарнир 1 атрофида бурала бошлайди. Чап ғилдирак ўқи етакчи ҳисобланади.

Шунинг учун чап ғилдирак ўқининг рама устидаги горизонтал қисми буралганда алоқа механизмлари ишга тушиб, эгат 9-10 ва кетинги ғилдиракларнинг тирсаклари 16-17 шарнирлар 9 ва 16 атрофида буралиб, рамани кўтаради. расм. Тиркалма плуг механизмларининг схемаси. 1-2-3-4-автоматнинг ташқи механизми; 1-5-6-6- чап ғилдиракнинг корпусларни тупроққа чуқурлатиш механизми; 1-7-8-9-дала ва эгат ғилдираклари механизмларини бирлаштирувчи алоқа механизми; 7-8-9-1-оғдириш механизми; 1-11-12-12- дала ва кетинги ғилдираклар механизмларини бирлаштирувчи алоқа механизми; 13-14-15-16-кетинги ғилдирак механизми; А-гидроцилиндр; Б- чамбарак; В-чуқурлатиш механизми; Г-кетинги ғилдирак; Д-дала ғилдираги; Е-эгат ғилдираги. Плуг автоматининг тузилиши ва ишлаши. Тиркалма плугларга очиқ тупдаги храповиклик автомат ўрнатилади. Массаси 1500 кг дан ортиқ плуглар (бута-тўқай плуглари) да хроповик-шестерняли автомат ишлатилади. Умумий ишларни бажарувчи плугларнинг храповикли автомати (25- расм), ўзаро боғланган учта механизмдан тузилган: ташқи кўтариш механизми 1-2-3-4 плугни иш ҳолатдан транспорт ҳолатга ўтказади; ички механизм 2-3'-4'-5', плугни кўтариш пайтларида чап ғилдиракни кривошипли вал 2 (ташқи механизмнинг етакчи звеноси 2-3) га берк бирлаштириб, уни ҳаракатга келтириш (айлантириш ) учун хизмат қилади; ишга солиш

механизми 2-3'-4''-5'' плугни кўтариш ва тушириш пайтларида аввалги икки механизмни бир-бирига қўшади ва ажратади. Храповик 6 чап ғилдирак гумчагига маҳкамланган. Чап ўқ тирсаги 1 нинг пастги учидаги подшипник 8 ичида кривошипли вал 2 эркин ўрнатилган. Кривошип (звено 2-3) телескопик шатун (звено 3-4) га шарнирли бирлаштирилган. Кривошипли вал 2 га шаклдор диск 7 маҳкамланган, дискка эса тиш 4' ли қўш елкали собачка 3' шарнирли бирлаштирилган. Автоматнинг ишга солиш механизми чап ўқнинг вертикал тирсагига ўрнатилган бўлиб, ишга солиш ричаги 9, ташқи ролик 4'' ва унинг диск 7 нинг айлана сиртига сиқиб турувчи пружина 10 дан иборат. Автомат қуйидагича ишлайди. Ички пуржина 5 собачканинг пўлат тиши 4'' ни храповик 6 нинг тишига илинтиришга интилади. Собачкани иккала елкаси диск 7 нинг айлана сиртидаги чуқурчалар қаршисида жойлашган. Ролик дискнинг чуқурчасига тушганда пружина 5 нинг кучини енгиб, собачканинг бошқа елкасини кўтаради, тишини эса храповикдан ажратади, дала ғилдираги 11 дискдан ажралиб вал 2 да эркин айлана бошлайди, яъни автомат ишлайди. Плугни автомат ёрдамида кўтариш учун ричак 9 ни арқон билан тортиб ролик 4'' дискнинг чуқурчасидан чиқарилади. Собачка 3' пружина 5 таъсирида храповик билан тишлашади ва диск ғилдиракга бирикади. /илдиракнинг айланма ҳаракати храповик, собачка, диск орқали валга, кривошипга узатилади, свнгра шатун ҳаракатга кучи хисобига рамани кўтаради. Автоматни ишга солиш механизмининг ролиги 4'' дискнинг чуқурчасидан чиқиб унинг айлана сиртида юмалайди ва 180 0 дан кейин дискнинг қарама-қарши томондаги чуқурчасига тушади, собачканинг тишини храповикдан ажратади, плуг кўтаришидан тўҳтайди, ғилдирак кривошипли валда эркин айлана бошлайди. Плугни иш ҳолатга туширишда ричаг 9 ни тортиб ролик 4''дискнинг чуқурчасидан яна чиқарилади, плуг ўз оғирлик кучи таъсирида пасаяди. Ролик дискнинг айлана сирти бўйлаб юмалаб унинг иккинчи (кейинги 180 0

даги) чуқурчасига тушгандан кейин собачканинг елкаси босиб. Автоматни тўҳтатади, плуг иш ҳолатида қолади. расм. Очиқ храповикли автомат. 1-2-3-4-ташқи кўтариш механизми; 2-3-4-5-ички механизм; 2-3-4-5-ишга солиш механизми; 1-чап ўқ тирсаги; 2- кривошип вал; 3-4-телескопик шатун; 5-пружина; 6-храповик; 7-диск; 8-подшипник; 9-ишга солиш ричаги; 10- пружина; 11-дала ғилидираги. Храповик-шестерняли автоматда вал 2 нинг учига узатиш нисбати 0,5 бўлган бир жуфт шестерня ўрнатилади, кривошип эса етакланувчи шестерня гупчагига бириктирилади. Дискда фақат битта чуқурча бўлади. Автомат ишлаганда раманинг кўтарилиши ғилдирак тўлиқ бир марта айлангунга қадар давом этади, шестерняларнинг узатиш нисбати 0,5 бўлгани учун кривошип ярим айланага бурилади, плугни кўтарувчи куч икки хисса катта бўлади, аммо пайкал охирида корпусларнинг ердан чиқиш ёки ботиш масофаси ҳам икки баравар ошади-бу храповик-шестерняли автоматнинг жиддий камчилиги ҳисобланади. 2. Кўтариш-ростлаш механизмларини лойихалаш. Автоматнинг ташқи кўтариш механизми 1-2-3-4 ни лойихалаш. Плуг механизмлари ишлаганда звеноларнинг рамага нисбатан силжишини график усулда таъсвирлаш осон бўлиши учун рама ва унга ўрнатилган шарнирларнинг ўқлари вертикал-бўйлама текисликда қўзғалмайди деб қаралади. Бу ҳолда чизмада плуг ғилдираклари ва уларнинг таянч текисликлари (дала бети, эгат туби) биргаликда рамага нисбатан вертикал силжитилади. Таянч текислик ғилдирак тугинига уринма тўғри чизиқ билан таъсвирланганида чизма анча содда чизилади. Кўтариш 1-2-3-4 ва

чуқурлатиш 1-5-6-6' механизмлари иш (қора чизиқ) ва транспорт (штрих чизиқлар) ҳолатларда (26-расмда) кўрсатилган. Корпусларнинг максимал ҳайдаш чуқурлигига а max дан транспорт ҳолатга кўтарилиш баландлиги:max max max h a H   Бу ерда  maxh 200...250 мм, транспорт ҳолатда корпус лемехларининг дала бетидан энг баланд кўтарилиши. Корпусларнинг эгат тубига max H га кўтарилишини таъминлаш учун чап ўқ тирсаги 1-2 нинг узунлиги nl қуйидагича ҳисобланади: ) cos /(cos) ( 1 2 max max      h a lп бу ерда  1 ва  2 -плугнинг иш ва транспорт ҳолатларида ўқ тирсаги билан вертикал орасидаги бурчаклар. 8-расм, а даги схемада  1  90 0 , аммо баъзи плугларда тирсакнинг горизонтал юқорига яна бир оз кўтарилишига йўл қўйилади.  1 ни 100...105 0 дан катта олмаслик керак, акс ҳолда момент  M М  R x l sin  ҳам катталашиб, винтни бураш ва автоматнинг ишлаши қийинлашади. Схемада R x - ғилдиракнинг ғилдирашга қаршилик кучи; R y -вертикал нагрузка; тирсак 1-2 нинг горизонталга оғиш бурчаги  1 -90 0 . Плуг транспорт ҳолатида бўлганда чап ва ўнг ғилдираклар харакат йўналишига нисбатан орқа томонга ўз-ўзидан силжимайдиган бўлиши керак. Бу шартни бажариш учун  2  22-30  олинади.

расм. Дала ғилдирагининг кўтариш-ростлаш механизми. А- механизмнинг иш ва транспорт ҳолатлари; б-кўтариш механизмини ва кривошип ҳамда шатун узунлигини ҳисоблаш схемаси. Шатун ( l m ) ва кривошип ( r ) узунликларини шундай танлаш лозимки, бунда чап ғилдирак маркази ( a max  h max ) га вертикал силжий олган бўлсин. Автомат ишлаганда чап ғилдирак ўз ўқи атрофида кривошип билан бирга  180  га ва тирсак 1-2 билан бирга (  1  2 ) га, жами  1  2 бурчакка бурилади. Плуг тарнспорт ва иш ҳолатларига ўтказилганда кривошип 2-3 шатун 3-4 билан бир чизиқда жойлашади, натижада кривошип билан тирсак 1-2 йўналишлари орасидаги  бурчаклар ўзаро тенг бўлади. Шатун 3-4 билан тирсак 1-2 нинг кесишиш нуқтаси О даги қарма-қарши бурчаклар тенг. Демак,  1  1  2 . Барча бурчаклари тенг бўлгани учун учбурчаклар 402 ва 104  ўзаро ўхшаш бўлади. Доира ичига чизилган бурчаклар теоремасига асосан  1 ва (  1  2 ) бурчакларни бир ёйга таянган ички чизилган бурчаклар деб қараш мумкин. Шундай экан, 1,4,2 ва 2  нуқталар бир доирага ётиши лозим. Кривошип ва шатун узунлигини аниқлаш. Кривошип ва шатун узунлиги шарнир 4 нинг рамадаги геометрик ўрнига боғлиқ. Шарнир 4 ўрнини топиш учун автоматнинг ташқи механизми 1-2-3-4 ни доира ичига қурамиз. Бунинг учун тирсак 1-2 нинг иш ва транспорт ҳолатларини маълум масштабда чизамиз. Марказ С 1 дан 1,2,2  нуқталар орқали m  - m доирани чизамиз. 1 ва 2 нуқталар орасидаги m  ёйида ихтиёрий жойида шарнир 4 нинг ўрнини белгилаймиз. Нуқта 4 1 дан 4 1 -2 радиусли ёйни 4 1 -2  чизиқ билан k 1 нуқтада кесиштирамиз. K 1 -2 ва k -2  масофа кривошипнинг икки узунлигига тенг. K -2  масофани тенг иккига бўлсак, кривошип 2-3 ва шатун 3-4 нинг узунлигини топамиз.

3. Плуг механизмларига таъсир этувчи кучларини аниқлаш. Пл уг механизмларини лойихалашда кинематик ва конструктив ўлчамларни узил кесил белгилаш учун механизмларнинг алоҳида звеноларига таъсир этувчи кучларни аниқлаш керак. Тиркалма плуглар рамасини автомат ёрдамида кўтарганда дала ғилдирагининг тўғинида ҳосил бўладиган уринма куч, гидравлик цилиндр штогига, шунингдек қўл билан чуқурлатиш винтли механизмининг чамбарчаслигига таъсир этувчи кучлар аниқланади. Механизмларга таъсир этувчи кучлар плугнинг иш ҳолатида ва уни транспорт ҳолатига ўтказишда бир неча вазиятлар учун аниқланади. Бу усул проф. Н.Д. Лучинский томонидан таклиф этилган бўлиб, механиқ системанинг мумкин бўлган кўчиш принципига асосланган. У проф. Н.Е. Жуковскийнинг механизмлардаги кучларни аниқлаш тезликлар планидан фойдаланган. Мумкин бўлган кўчишлар принципи қўйидагича таърифланади: моддий система мувозонатда бўлиши учун системанинг маълум ҳолатидан ҳар қандай мумкин бўлган кўчишида, актив кучлар бажарган элементлар ишларининг йиғиндиси нолга тенг бўлиши зарур ва етарлидир. Фараз қилайлик, мувозанатдаги механизм звеноларига мос нуқталарга қўйилган Р 1 Р 2 . . . Р n кучлари таъсир этади. Мумкин бўлган кўчишлар принципига асосан, барча кучларнинг шу кучлар қўйилган нуқталарнинг мумкин бўлган кўчишларида бажарган элементлар ишларининг йиғиндиси нолга тенг, яъни  n i i i i ds P 1 0 cos  бунда dsi - P i куч қўйилган нуқтанинг (боғланишлар рухсат этган) чексиз кичик кўчиши,  i -куч йўналиши билан кўчиш томони орасидаги бурчак. Агар тенгламани вақт dt га бўлсак, мумкин бўлган тезликлар тенгламасини ҳосил қиламиз.   n i i iivP 1 0 cos 

тенгламадаги тезликлар қиймати тезликлар планидан аниқланади. Тенгламадаги v i cos  i кўпайтмаси геометрик жиҳатдан тезликлар планида P i кучнинг қутиб  нисбатан елкаси H i ни тасвирлайди. Бунда тенглама оддийлашади ва мумкин бўлган кўринишларнинг математик ифодаси қўйидагича ёзилади:     n i n n i i H P H P HP 1 2 2 0 .... Кучларни аниқлаш учун механизмлар схемаси маълум масштабда чизилади ва барча ташқи кучлар мос нуқталарга қўйиб чиқилади. Механизмнинг бир ёки муҳим бўлган бир нечта ҳолати учун 90 0 га бурилган тезликлар плани бўла олади. Шунинг учун агар чизма қорайиб кетмайдиган бўлса, тезликлар планини механизм схемасида тузиш тавсия этилади. Плуг ишлаганда ғилдиракларга таъсир этувчи вертикал реакция кучлари ўзгармасдан қолмайди, ишлаш чуқурлиги, тупроқнинг физик- механиқ хоссаларига ва бошқа тасофидий омилларга боғлиқ. Шунинг учун статик ҳисоблар учун вертикал реакциялар қуйидагича аниқланади: Ri  Ri   Ri Бунда i – дала, эгат ёки кетинги ғилдиракларни билдирувчи индекс; Ri - плугнинг қуруқ массасидан пайдо бўлувчи реакция кучи;  ri - тупроқ массаси ва қаршилигига боғлиқ бўлган қўшимча куч. Проф. Летошнев М.Н. маълумотларига асосан: пл п G R 3,0  ; пл з б G R R 35,0  ; тG 16,0 Rп  ; т з б G R R 42,0   ; Плуг кўтарила бошлаганда тупроқ оғирлиги 3. Амортизацион пружиналарни танлаш. Техниканинг турли тармоқларида механизмлари ёки системаларга таъсир этувчи кучларга кўмаклашиш ёки уларни мувозанатлаш учун компенсатор деб аталувчи пружиналар қўлланилади. Бундай пружиналар кўпинча иш органларига ростлаш ва кўтаришда талаб этиладиган кучларни

камайтириш, иш ҳолатига қайтаришда эса рамани секин тушириб, иш органларнинг ерга урилиш зарбини сусайтириш учун хизмат қилади. Шунинг учун ҳа улар амортизацион пружиналар деб аталади. Аммо пружиналар ортиқча таранглашса, иш органларининг босим кучи ҳаддан ташқари камайиб, тупроққа ботмаслиги ҳам мумкин. Мувозанатлаш учун юкланишига қараб, чўзилувчи, буралувчи пружиналар ўрнатилади. Цилиндрик ўрамли пружиналар кўп ишлатилади. Ўрамли пружиналар кўндаланг кесими доира ёки тўғри тўртбурчак шаклидаги симлардан тайёрланади. +ишлоқ хўжалик машиналарида доира кесимидан тайёрланган пружиналар ишлатилади. Булар арзон ва уларни ўрнатиш осон. Одатда цилиндрик пружина таъсир этувчи кучга пропорционал чўзилади. Очиқ ва берк ўрамли пружиналар бўлади. Очиқ пружина ўрамлари ораси очиқ бўлади, берк пружинада эса, ўрамлар бир-бирига зич тегиб туради. Чўзилувчи пружиналарни икки четидаги учлари илгаксимон қилиб букиб қўйилади. Буинг учун охирги ўрамнинг ярми 90 0 га ёки бутун бир ўрами 60 0 , ёки 90 0 га букилади ва бу оддий усул. Аммо ўрам букилган жойда катта кучланишлар пайдо бўлиб, пружинанинг мустаҳкамлигини камайтиради. Шунинг учун бошқача улаш усуллари ҳам қўлланилади. Масалан, қуйма тиқин пружинага 1,5.. 2,5 ўрамга бураб киритилади. Тиқиннинг марказий тешигига оддий ёки илмоқли болт буралади. Бу болт пружина таранглигини ростлаш учун ҳам хизмат қилади. Пружиналар кўп углеродли пўлат 65, 70, марганецли пўлат 65Г, пружинабоп пўлат сим П-1 ва бошқалардан тайёрланади. Пружинани танлаш учун унинг қуйилган куч таъсирида чўзилиш қонунини қуриш керак. Пружинанинг бир учи одатда рамага нисбатан қўзғалмайдиган С нуқтага, бошқа учи эса ғилдирак ўқининг горизонтал қисмига пайвандланган ad кронштейнга бирлаштирилади. Плуг иш ҳолатдан транспорт ҳолатга ўтганда пружинанинг кучи Q мах дан Q min гача камаяди. Бунда пружинанинг чўзилиши қуйидагича ҳисобланади:;1 2 1  cd cd 2 3 1  cd cd

Кронштейн ad нинг t 1 , t 2 , t 3 ҳолатлари учун механизмнинг тезликлари планидан Q мах , Q ўр , Q min нинг қийматини аниқлаймиз. Пружинанинг энг катта нагрузкака таъсир этганда тўлиқ узунлиг қўйидагича бўлади:2 1 2 0 2 1 m m l L cd       бунда d -пружина симининг диаметри; 2 -энг катта нагрузкада чўзилиш қиймати 1 2 1 2 / ) ( 3 Q Q cd cd    l 0 -пружинанинг эркин узунлиги; m 1 ва m 2 –илмоқ ва мосламалар узунлиги, m 1 2 m   100..150 мм. Ихтиёрий k нуқтада абсцисса ўқидан юқорига маълум масштабда Q max қийматини олиб қўямиз, чапга 1 масофада Q ўр ни, 2 масофада эса, Q min ни олиб қўйямиз. Ҳосил қилинган нуқталарни лекало билан бирлаштириб, пружининанинг тавсифини топамиз. Тавсифи эгри чизиқли пружинани топиш қийин. Шунинг учун эгри чизиқни тўғри чизиқ билан алмаштирамиз. Шунда пружинанинг чекка ҳолатларидаги кучлар бир оз катталашиб уларни Q 1 ва Q 2 билан белгилаймиз. Тўғри чизиқни ўтказишда Q 2 қ(1,1..1,2) Q max олиш тавсия этилади. Пружинани умумий чўзилишини топилади: 1 2 3 1 2 / ) ( Q Q cd cd    Жадваллардан Q 2 куч бўйича 2-3 та пружина танланади ва уларнинг ҳар бири учун қуйидагича ҳисоблар бажарилади. Берилган нагрузка Q 2 да пужина бир ўрамининг деформацияси: жж QQ / 2   бунда Q ж ва  ж -жадвалда келтирилган куч ва пружинабир ўрамининг чўзилиши. Ўрамлар сони n   пружинанинг эркин узунлиги l 0  nd , бунда d -сим диаметри. Танланган пружиналардан 5 2 1 1 0 2      m m cd l  мм шартини бажарган пружина плугга ўрнатиш учун қабул қилинади. Пружина жуда узун бўлиб чиқса, ўша Q 2 нагрузкада бир ўрами кўпроқ чўзиладиган катта индексли

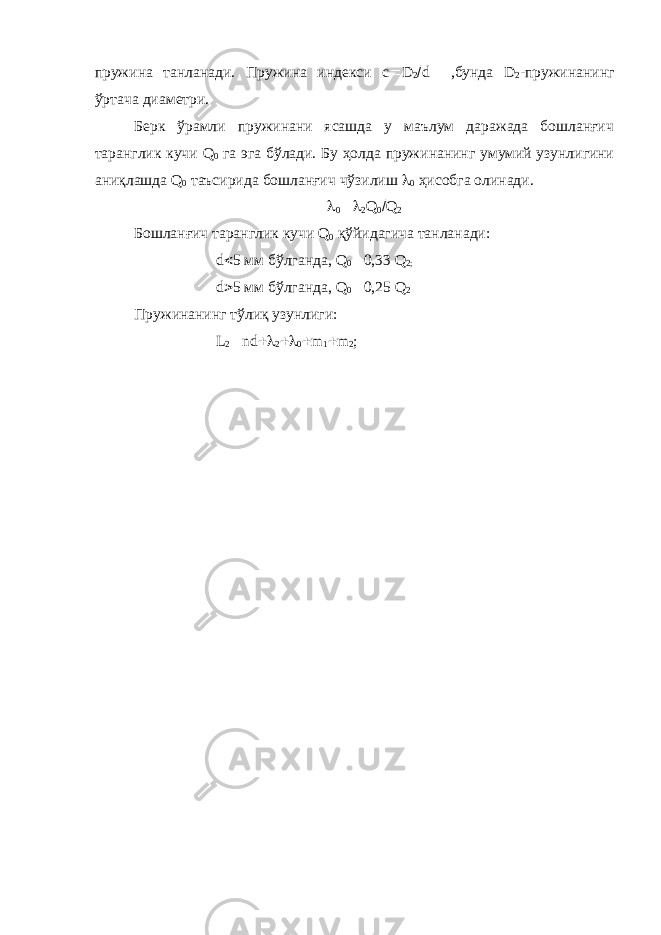

пружина танланади. Пружина индекси c  D 2  d ,бунда D 2 -пружинанинг ўртача диаметри. Берк ўрамли пружинани ясашда у маълум даражада бошланғич таранглик кучи Q 0 га эга бўлади. Бу ҳолда пружинанинг умумий узунлигини аниқлашда Q 0 таъсирида бошланғич чўзилиш  0 ҳисобга олинади.  0  2 Q 0  Q 2 Бошланғич таранглик кучи Q 0 қўйидагича танланади: d  5 мм бўлганда, Q 0  0,33 Q 2; d  5 мм бўлганда, Q 0  0,25 Q 2 Пружинанинг тўлиқ узунлиги: L 2  nd  2  0  m 1  m 2 ;

Ф ойдаланилган адабиётлар: 1.Шоумарова М., Абдиллаев Т. Қ ишлоқ хўжалик машиналари. Тошкент. Ўқитувчи. 2002. 2.ХамидовА.Х. Кишлок хужалик машиналарини лойихалаш - Тошкент; Укитувчи. 1991 . 470 б. 3.Орлов П.И. Основы конструирования –М, Машиностроение. 1988. 553 с. 4.Орлов П.И. Азбука конструирования – М, Оборонгиз,1988. 370 с. 5.Рахимбеков Ф., ХамидовМ. Қ ишлоқ хўжалиги мелиорацияси. Тошкент. Ўзбекистон. 1996. 6.Ойхўжаев Э., Қ утназаров Х. Қ ишлоқ хўжалигининг ишлаб чиқаришини механизациялаш. Тошкент. Меҳнат. 1992. 7.Гокун В.Б. Унификация и агрегатировани в машиностроениии - М, стандарти,1990. 8.Ханзен В.Ф. Основы общей методики конструирования – Л, Машиностроение.1999.
