Ajraladigan birikmalar

Yuklangan vaqt:

20.09.2019

Ko'chirishlar soni:

0

Hajmi:

78.5 KB

Ko'chirib olish

Ajraladigan birikmalar Reja: 1. Asosiy tushunchalar. 2. Rezbalar. 3. Rezbalarning turlari va belgilanishi 4. Rezbalarning tasvirlanishi va belgilanishi (GOST 2.311-68). Rezbalarning tasvirlanishi

1. Asosiy tushunchalar. Ajratiladigan birikmalar o`zining universalligi, katta mustahkamlikka egaligi, elementlarining yengilligi va ixchamligi, tayyorlash osonligi kabi xususiyatlari bilan boshqa detallardan farq qiladi. Ajratiladigan birikmalar rezbali (bolt, vint, shpilka, gayka) yoki rezbasiz (shponka, shpilint, shtift) detallar vositasida bajariladi. GOST 1759-70 da rezbali detallarning materiali, mexanik hossalari, qoplamasining turi va belgilanishi, ruxsat etilgan chekli chetga chiqishi, tashqi estetik ko`rinishi, mustahkamlikka sinash va tamgalashlar keltirilgan. 2. Rezbalar. 1. Asosiy tshunchalar. Rezbalar birikmalarning mustahkamligini ta`minlaydi. Shu bilan birga rezbalar yordamida birikmalarni yig`ish va ajratish juda qulaydir. Bunday birikmalarning asosiy elementi rezbadir. Rezba - biror tekis shaklning silindrik yoki konussimon sirt bo`ylab vintsimon chiziqli harakatidan hosil bo`lgan sirt. Silindrik sirtda hosil qilingan rezba - silindrik, konussimon sirtdagi rezba konussimon rezba deb ataladi. Bolt, shpilka va shu kabi detallardagi rezbalar sirtqi rezbalar, gayka bilan vtulka singari detallardagi rezbalar ichki rezbalar deyiladi. Rezba kesuvchi asbob uchining shakliga qarab rezbalar unaqay va chapaqay bo`ladi. Agar vintsimon chiziqlar o`z o`qi atrofida soat strelkasi harakati yo`nalishiga teskari ko`tarilsa unaqay rezba (1-shakl, a, b, в ) yoki strelkasi harakati yo`nalishi bo`yicha ko`tarilsa chapaqay rezba deyiladi. Rezbalar bir qirqimli va kup qirqimli bo`ladi. Bitta profilining vintsimon harakatidan - bir qirqimli, ikkita profilining vintsimon harakatidan - ikki qirqimli

va uchta profilining vintsimon harakatidan - uch qirqimli rezba hosil bo`ladi. Ko`p qirqimli rezbalarda rezba qadami va yo`li bir-biridan farq qiladi. Yondosh o`ramlar orasidagi masofa - rezbaning qadami deb ataladi va R harfi bilan belilanadi. Bir o`ramning o`zidagi ikki nuqta bo`ylab o`lchangan masofa rezbaning yo`li deb ataladi va t xarfi bilan belgilanadi. Ish sharoitiga qarab rezbalar: biriktirish va yurgizish rezbalariga bo`linadi. Biriktirish rezbalarga metrik, truba, dyuymli va yumaloq rezbalar kiradi. Aylanma harakatni chiziqli harakatga aylantiruvchi va siljishini ta`minlovchi rezbalar - yurgizish rezbalari deyiladi. Bu rezbalarga - trapetsiyasimon, tirak, to`g`ri burchakli rezbalar kiradi. 3. Rezbalarning turlari va belgilanishi. 1. Metrik rezbalar. Bunday rezbalardan texnikada ajraladigan birikmalar yasashda foydalaniladi. Rezbaning profili teng yonli uchburchak bo`lib, uchidagi burchagi 60  ga teng. Rezbaning profili o`lchamlari GOST 9150-81 da keltirilgan. Umumiy mashinasozlikda qo`llaniladigan metrik rezbaning diametri va qadami o`lchamlari GOST 8724-81 da keltirilgan. Metrik rezbaning Aniqlik darajasi va dopusklar maydoni GOST 16093-81 ga muvofiq olinadi. Rezbalar silindr va konussimon sirtlarda ochilgani uchun ularni silindrik yoki konussimon deyiladi. Chizmada silindrik rezbalar “M”, konussimon esa “KM” harflar bilan belgilanadi. Rezbaning belgisida, mayda qadamlar ko`rsatilib, yirik qadamlar esa ko`rsatilmaydi. Chapaqay rezbalar chizmada LH harfi bilan belgilanadi. Rezbalar belgisida, uning tashqi diametri, qadami, yo`nalishi va dopusklar maydoni beriladi. Masalan: tashqi diametri d q 30 mm bo`lgan rezbaning belgilanishi: 2. Dyuymli rezbalar. Bu rezbaning profili teng tomonli uchburchaklik bo`lib, uchidagi burchagi 55  ga teng (2-shakl).

Chizmada rezbaning shartli belgisi dyuymda ko`rsatiladi, masalan, 1  1 G` 2  (bir dyuym 1   25,4 mm ga teng). Dyuymli rezbalar eski mashina detallarini qayta tiklashda ishlatiladi. Yangi mashina detallari faqat metrik rezbali qilib loyixalanadi. Dyuymli rezbalarning asosiy o`lchamlari NKTP 1260 ga muvofiq olinadi. 3. Silindrik truba rezbalar (GOST 6357-81). Bunday rezbalar, suv-gaz quvurlarida, ularni biriktiruvchi mufta, tirsak armaturalarda ishishlatiladi. Bu rezbaning profili teng tomonli uchburchaklik bo`lib, uchidagi burchagi 55  ga teng. Chiziqlarning uchi va o`yiqlarining tubi yumaloqlangan (2-shakl). rezbaning shartli belisiga: G harfi, rezbaning dyuymda ifodalangan o`lchami (dyuym “  “ - belgisisiz); o`rta diametrining aniqlik klassi (A yoki V) va rezbaning uzunlik (agar nostandart bo`lsa) o`lchamlari kiradi. Chapaqay rezbalar uchun LH qo`shib yoziladi. Misollar: G 1 1 G` 2 - A ; G 1 1 G` 2 LH - A ; G 1 1 G` 2 - B - 25, bu yerda 25, - rezba uzunligi mm da, A,V – Aniqlik klasslari va 1 1 G` 2 - rezbaning tashqi diametri o`lchamlari (dyuymda). Silindrik truba rezba o`lchamining belgisi, chiqarish chizig`ining tokchasi ustiga 18 - jadvalda ko`rsatilganidek yoziladi. Rezbali birikmalarda o`tkazishlarni kasrli harflar bilan belgilanadi. 4. Konussimon truba rezbalar. (GOST 6211-81). Bu rezbalarning profili uchidagi burchagi 55  . Mazkur rezbaning profili 2-shakl, a da va o`lchamlari GOST 6211-81 (ST SEV 1159-78) ga muvofiq olinadi. Bu rezbadan yuqori issiqlik va bosim ostida ishlaydigan hamda katta zichlikni talab qiluvchi naycha va quvurlar birikmasida foydalaniladi. Rezba ochiladigan detallarning konusligi K q 1 : 16 konus uchidagi burchagi  q 3  34  48  teng. Konussimon truba rezbalar “ R ” harfi bilan, jumladan sterjendagi tashqi rezba “ R ”, teshikdagi ichki rezba “ R s ” va teshikdagi silindrik va tashqi konussimon truba rezba “ R r” harflar bilan belgilanadi, masalan: R 1 G` 2; Rc 1 G` 2 ko`rinishda, agar rezbalar chapaqay yo`nalishda bo`lsa, LH ko`shib R 1 G` 2 LH ; Rc 1 G` 2 LH ko`rinishlarida yoziladi.

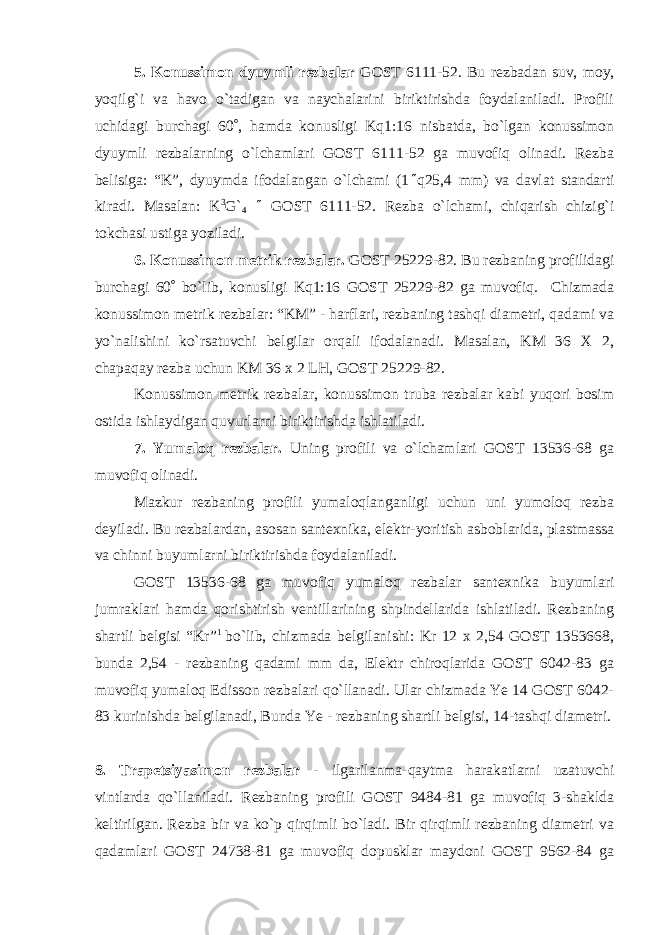

5. Konussimon dyuymli rezbalar GOST 6111-52. Bu rezbadan suv, moy, yoqilg`i va havo o`tadigan va naychalarini biriktirishda foydalaniladi. Profili uchidagi burchagi 60  , hamda konusligi Kq1:16 nisbatda, bo`lgan konussimon dyuymli rezbalarning o`lchamlari GOST 6111-52 ga muvofiq olinadi. Rezba belisiga: “K”, dyuymda ifodalangan o`lchami (1  q25,4 mm) va davlat standarti kiradi. Masalan: K 3 G` 4  GOST 6111-52. Rezba o`lchami, chiqarish chizig`i tokchasi ustiga yoziladi. 6. Konussimon metrik rezbalar. GOST 25229-82. Bu rezbaning profilidagi burchagi 60  bo`lib, konusligi Kq1:16 GOST 25229-82 ga muvofiq. Chizmada konussimon metrik rezbalar: “KM” - harflari, rezbaning tashqi diametri, qadami va yo`nalishini ko`rsatuvchi belgilar orqali ifodalanadi. Masalan, KM 36 X 2, chapaqay rezba uchun KM 36 x 2 LH , GOST 25229-82. Konussimon metrik rezbalar, konussimon truba rezbalar kabi yuqori bosim ostida ishlaydigan quvurlarni biriktirishda ishlatiladi. 7. Yumaloq rezbalar. Uning profili va o`lchamlari GOST 13536-68 ga muvofiq olinadi. Mazkur rezbaning profili yumaloqlanganligi uchun uni yumoloq rezba deyiladi. Bu rezbalardan, asosan santexnika, elektr-yoritish asboblarida, plastmassa va chinni buyumlarni biriktirishda foydalaniladi. GOST 13536-68 ga muvofiq yumaloq rezbalar santexnika buyumlari jumraklari hamda qorishtirish ventillarining shpindellarida ishlatiladi. Rezbaning shartli belgisi “Kr” 1 bo`lib, chizmada belgilanishi: Kr 12 x 2,54 GOST 1353668, bunda 2,54 - rezbaning qadami mm da, Elektr chiroqlarida GOST 6042-83 ga muvofiq yumaloq Edisson rezbalari qo`llanadi. Ular chizmada Ye 14 GOST 6042- 83 kurinishda belgilanadi, Bunda Ye - rezbaning shartli belgisi, 14-tashqi diametri. 8. Trapetsiyasimon rezbalar - ilgarilanma-qaytma harakatlarni uzatuvchi vintlarda qo`llaniladi. Rezbaning profili GOST 9484-81 ga muvofiq 3-shaklda keltirilgan. Rezba bir va ko`p qirqimli bo`ladi. Bir qirqimli rezbaning diametri va qadamlari GOST 24738-81 ga muvofiq dopusklar maydoni GOST 9562-84 ga

muvofiq. Ko`p qirqimli rezbalarning asosiy o`lchamlari, yo`li va dopusklar maydoni GOST 24739-81 ga muvofiq. Ko`p qirqimli rezbaning muhim elementlaridan biri rezbaning yo`lidir t q P  n ; R - rezba qadami mm, n – qirqimlar soni. Trapetsiyasimon rezbaning shartli belgisi “T r ”. Bir qirqimli rezba belgisiga uning o`lchami, qadami, dopusklar maydoni kiradi. Masalan, diametri 50 mm, qadami Rq4 mm va dopusklar maydoni 8 ye bo`lgan taqi rezbaning belgilanishi; Tr 50 x 8(R4) - 8N GOST 24739-81; chapaqay rezba uchun Tr 50 x 8(R4) LH - 8N GOST 24739-81, rezba belgisidagi R4-qadamlar, rezbaning yo`li t q8 mm, qirqimlar soni2 4 8   p t n 9. Tirak rezbalar - kuch bir tomonga yo`nalgan moslamalarda: domkrat, press, iskanja va shu kabi siqish vintlarida ishlatiladi. GOST 10177-82 ga muvofiq, rezbaning profili. Tirak rezbalar ham bir va ko`p kirimli qilib tayyorlanadi. Tirak rezba “ S ” harfi bilan belgilanadi. Tashqi diametri d q70 mm, qadami Rq10 va dopusklar maydoni 7 h bo`lgan bir qirqimli tashqi rezbaning belgilanishi: S 70 x 10 - 7 h GOST 10177-82, chapaqay rezba S 70 x 10 LH q7 h GOST 10177-82. Ko`p qirqimli rezbalar belgisiga rezba yo`li ( t ) ham kiradi. Masalan, rezba yo`li t q20 mm va S G`0 [ 20 ( P 10) GOST 10177-82 shuni o`zi chapaqay rezba uchun S 70 x 20 (R10) LH GOST 10177-82. 10. To`g`ri burchakli rezbalar - muhim bo`lmagan joylarda ventil, zadvijka shpindellarida, domkrat, press vintlarida ishlatiladi. Rezbaning profili to`g`ri burchakli (kvadrat) bo`lib, standartlashmagan va shartli belgilarga ega emas. Chizmada rezbaning profili, ichki va tashqi diametri, qadami ko`rsatiladi. 4. Rezbalarning tasvirlanishi va belgilanishi (GOST 2.311-68). Rezbalarning tasvirlanishi. 1. Chizmada sterjendagi rezbaning sirtqi diametri asosiy tutash chiziq bilan tasvirlanadi. Perpendikulyar tekislikdagi ko`rinishida rezbaning ichki diametri

aylananing taxminan 3 G` 4 qismiga teng bo`lgan va istalgan yerida uziladigan yoy bilan chiziladi. (4-shakl). 2. Teshikdagi rezbaning ichki diametri asosiy tutash chiziq bilan va sirtqi diametri esa ingichka tutash chiziq bilan tasvirlanadi. Ingichka tutash chiziq asosiy chiziqdagi kamida 0,8 mm va ko`pi bilan rezba qadamiga (R) teng masofada o`tkaziladi. 3. Rezbaning chegarasini belgilovchi chiziq, uning to`liq profili tugagan joydan tutash chiziqlarda (5-shakl a, b) chiziladi. 4. Shtrixlash chiziqlari qirqkim va kesimlarda asosiy tutash chiziqqa yetkazib chiziladi. 5. Rezbali berk teshik (uyacha) larning tubi konus shaklida bo`lib, uchidagi burchagi 120  bo`ladi (6-shakl, a, b). Sterjen va teshikdagi rezbaning uzunlik o`lchamlari, rezba qochimigacha ko`rsatiladi. 6. Konstruktiv ahamiyatga ega bo`lmagan faskalar perpendikulyar tekislikda tasvirlanmasligi mumkin. Sterjendagi rezbani tasvirlovchi ingichka tutash chiziq faskaning chegara chizig`ini kesib o`tishi kerak (7-shakl).

Standart rezbalarning belgilanishi Rezbaning nomi Belgilanishi Rezbaning tasviriga shartli belgilarni qo`yish Standart Biriktirish rezbalar M etrik Yirik M GOST9150-81 M ayda M GOST9150-81 Dyuymli - NKTP-1260 Truba Silindrik G GOST6357-81 Konussimon R R c R r GOST6211-81 Yurgizish rezbalar Trape- siyasimon T r GOST9484-81 Tirak S GOST1077-82
