Карьер элементлари ва асосий контехник тушунчалар. Карьернинг бош параметрлари

Yuklangan vaqt:

20.09.2019

Ko'chirishlar soni:

0

Hajmi:

262 KB

Ko'chirib olish

Карьер элементлари ва асосий контехник тушунчалар. Карьернинг бош параметрлари Режа: 1. Карьер ҳ а қ ида тушунча. По ғ она элементлари 2. Карьер элементлари ва асосий контехник тушунчалар 3. Карьернинг бош параметрлари

Карьер ҳ а қ ида тушунча. По ғ она элементлари. 1 . Ернинг устки қ исмида очи қ кон ишлари олиб борилиши натижасида катта чу қ урликлар пайдо б ў лади. Чу қ урликларнинг йигиндиси карьер (очи қ кон ишлари корхонаси) деб айтилади. Бу чу қ урликларнинг к ў ндаланг кесими чегараси туташмаган б ў лади. Маъмурий-х ў жалик тушунчасида эса карьер деб конни очи қ усулда қ азиб олишни ташкил этадиган кон корхонасига айтилади. Кў мир саноатида ва сочилма конларни очи қ усул билан қ азиб олишда карьерни кесим (разрез) деб аталади. Фойдали қ азилмаларни, қ опловчи ва ў з ичига олувчи то ғ жинсларини қ азиш ишлари таба қ аланган ҳ олда ю қ оридан пастга қ араб олиб борилади. Натижада қ азиш ишлари олиб борилаётган то ғ жинслари массиви по ғ она шаклини эгаллайди. Ало ҳ ида қ азиш, юклаш ва ташиш воситаларига эга б ў лган (таъминланган) ва по ғ она шаклидаги ишчи юзага эга б ў лган то ғ жинси қ атламининг бир қ исмига по ғ она дейилади. Ҳ ар бир по ғ она унда транспорт воситаларининг горизонт б ў йича жойлашувига мос келувчи баландлик белгиси билан характерланади. По ғ она белгилари абсолют, яъни мутла қ (денгиз сат ҳ ига нисбатан) ёки шартли (юзадаги доимий пунктга нисбатан) б ў лиши мумкин. Ало ҳ ида қ азиш воситалари билан қ азиб олинадиган, лекин барча по ғ оналар учун умумий б ў лган транспорт воситалари билан хизмат к ў рсатиладиган по ғ онанинг баландлиги б ў йича қ исмига по ғ онача дейилади. Поғоналарнинг иш олиб бориладиган ва иш олиб борилмайдиган турлари мавжуд. Иш олиб бориладиган поғонада қопловчи тоғ жинсларини олиб ташлаш ёки фойдали қазилмаларни қазиб олиш ишлари амалга оширилади.

По ғ она остки ва устки майдончалар, қ иялик ва бровкалардан иборат (4.1 расм) бў лади. 4.1- р асм. Поғона элементлари По ғ онанинг қ азиб олинган томони б ў йича р  бурчак остида чегараловчи f қ иялик по ғ она қ иялиги дейилади. По ғ она қ иялигини унинг остки ва устки майдончалари билан кесишган чизи ғ ига мос равишда устки (с) ва остки ( d ) бровкалар дейилади. По ғ она баландлиги Н у иш олиб бориш хавфсизлигини ҳ исобга олган ҳ олда ў рнатилади ва экскаватор ў лчамлари ҳ амда то ғ жинсларининг физика- техник хусусиятларига бо ғ ли қ б ў лади. К ў плаб карьерларда по ғ она баландлиги 10-15 м ни ташкил этади, баъзан эса 20-40 м га етади. Иш олиб бориладиган по ғ онанинг р қ иялик бурчаги одатда 65-80˚ га тенг, иш олиб борилмайдиган по ғ онада бу к ў рсаткич 45-60˚ ни ташкил этади. Иш олиб бориладиган по ғ онани унинг баландлиги буйича чегараловчи горизонтал юзага устки (а) ва остки (в) майдончалар дейилади. Қ азиб олиш учун м ў лжалланган жи ҳ озлар (бур ғ улаш дастго ҳ лари, экскаваторлар, транспорт воситалари ва б.) жойлашган майдон ишчи майдон дейилади. Ишчи майдон кенглиги 40-70 м ни ташкил этади. Агар майдонда кон ишлари т ў хтатилса, у ҳ олда иш олиб борилмайдиган майдон дейилади.

По ғ она одатда кетма-кет равишда параллел й ўлаклар, 10-20 м кенгликдаги баъзан эса ундан кенгро қ б ў лган заходка лар билан қ азилади. Заходкаларнинг боши берк қ исми (е) ковжой (забой) дейилади. Забойда бевосита фойдали қ азилма ёки қ опловчи жинсларни қ азиш-юклаш ишлари амалга оширилади. Натижада забой силжиб боради ва заходка қ азиб олинади, с ў нгра эса янги заходкага ў тилади. Карьер элементлари ва асосий контехник тушунчалар. Карьернинг иш олиб бориладиган ва иш олиб борилмайдиган бортлари мавжуд.(4.2 расм) 2-расм. Карьернинг иш олиб бориладиган ва иш олиб борилмайдиган бортлари Ю қ ори по ғ онанинг ю қ ори бровкасини қ уйи по ғ онанинг қ уйи бровкаси билан бо ғ ловчи чизи қ лар орасидаги бурчак р иш олиб бориладиган бортнинг қ иялик бурчаги , н эса иш олиб борилмайдиган бортнинг қ иялик бурчаги дейилади.

Иш олиб бориладиган бортнинг по ғ оналарини ажратувчи ишчи майдонларда то ғ жинслари ёки фойдали қ азилмаларни қ азиб олиш ишлари амалга оширилади. Ишчи майдон кенглиги В р.п =40-80 м, ишчи борт қ иялик бурчаги эса р =7-15˚ ни ташкил этади. Иш олиб борилмайдиган бортни ташкил қ илувчи по ғ оналар кичик кенгликдаги майдончаларга: тран с порт в ва химояловчи пв майдончаларга б ў линади. Иш олиб борилмайдиган борт қ иялик бурчаги 35-45˚ ни ташкил этади. Карьернинг ишчи борти пастки горизонтда жойлашган траншеяни ў тиш ҳ исобига шаклланади. По ғ оналарда заходкаларнинг қ азиб борилиши билан биргаликда карьернинг ишчи борти ҳ ам силжиб боради ва карьернинг чегара контурига я қ инлашади, с ў нгра ишсиз ҳ олатга келади. Ишчи майдон эса ҳ имоя ёки транспорт майдонига айланади. Иш олиб борилмайдиган бортни ташкил қ илувчи по ғ оналар иш олиб борилмайдиган по ғ оналар дейилади. Транспорт майдончалари в т карьердаги ишчи майдонларни юза билан бо ғ ловчи транспорт й ў ллари жойлашиши учун хизмат қ илади. Транспорт майдончаларининг кенглиги 10-25 м ни ташкил этади. Ҳ имояловчи майдончалар в п борт тур ғ унлигини ошириш ва шамол таъсирида по ғ оналарнинг емирилиши натижасида ў пирилиб тушадиган то ғ жинслари б ў лакларини ушлаб қ олиш учун хизмат қ илади. Бу майдончалар кенглиги 3-5 м ни ташкил этади. Одатда карьер шакли (планда) овалсимон б ў лади. Карьер узунлиги 0,5 км дан 5 км гача б ў лади, баъзан эса ундан ҳ ам ю қ ори, кенглиги эса 2-4 км ни ташкил этади. Ҳ озирги ва қ тда карьерларнинг чу қ урлиги бир неча ў нлаб метрдан 300-450 м гача етади. Лойи ҳ аларда ва исти қ болли карьерларда

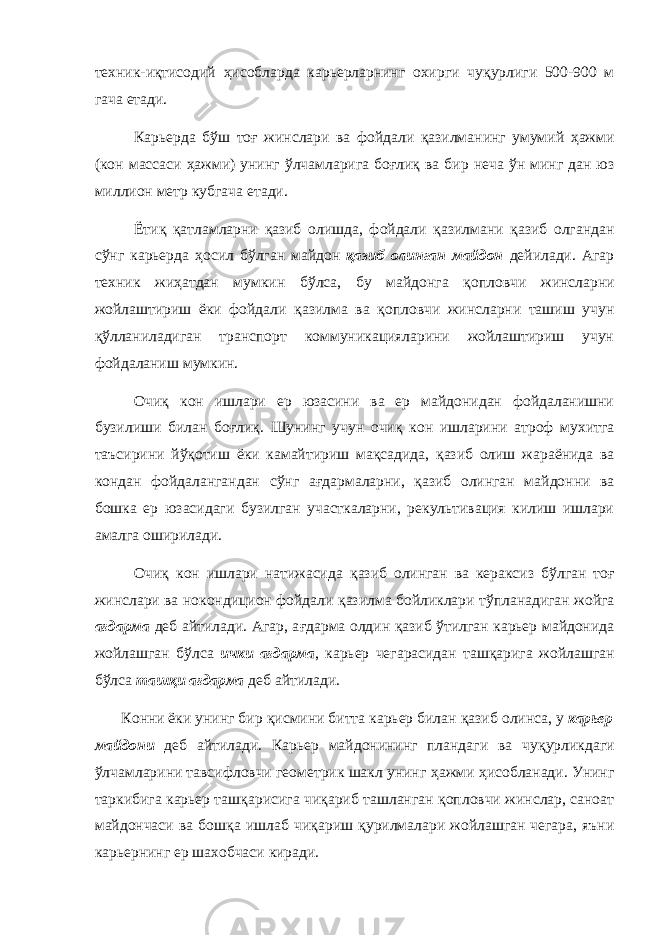

техник-и қ тисодий ҳ исобларда карьерларнинг охирги чу қ урлиги 500-900 м гача етади. Карьерда б ў ш то ғ жинслари ва фойдали қ азилманинг умумий ҳ ажми (кон массаси ҳ ажми) унинг ў лчамларига бо ғ ли қ ва бир неча ў н минг дан юз миллион метр кубгача етади. Ёти қ қ атламларни қ азиб олишда, фойдали қ азилмани қ азиб олгандан с ў нг карьерда ҳ осил б ў лган майдон қ азиб олинган майдон дейилади. Агар техник жи ҳ атдан мумкин б ў лса, бу майдонга қ опловчи жинсларни жойлаштириш ёки фойдали қ азилма ва қ опловчи жинсларни ташиш учун қў лланиладиган транспорт коммуникацияларини жойлаштириш учун фойдаланиш мумкин. Очи қ кон ишлари ер юзасини ва ер майдонидан фойдаланишни бузилиши билан бо ғ ли қ . Шунинг учун очи қ кон ишларини атроф мухитга таъсирини й ўқ отиш ёки камайтириш ма қ садида, қ азиб олиш жараёнида ва кондан фойдалангандан с ў нг а ғ дармаларни, қ азиб олинган майдонни ва бошка ер юзасидаги бузилган участкаларни, рекультивация килиш ишлари амалга оширилади. Очи қ кон ишлари натижасида қ азиб олинган ва кераксиз б ў лган то ғ жинслари ва нокондицион фойдали қ азилма бойликлари т ў планадиган жойга а ғ дарма деб айтилади. Агар, а ғ дарма олдин қ азиб ў тилган карьер майдонида жойлашган б ў лса ички а ғ дарма , карьер чегарасидан таш қ арига жойлашган б ў лса таш қ и а ғ дарма деб айтилади. Конни ёки унинг бир қ исмини битта карьер билан қ азиб олинса, у карьер майдони деб айтилади. Карьер майдонининг пландаги ва чу қ урликдаги ў лчамларини тавсифловчи геометрик шакл унинг ҳ ажми ҳ исобланади. Унинг таркибига карьер таш қ арисига чи қ ариб ташланган қ опловчи жинслар, саноат майдончаси ва бош қ а ишлаб чи қ ариш қ урилмалари жойлашган чегара, яъни карьернинг ер шахобчаси киради.

Бир ва қ тда карьер ичида қ азиш ишлари олиб борилаётган по ғ оналар йи ғ индисига карьернинг ишлаш зонаси дейилади. Ишлаш зонаси ҳ олатини карьернинг иш олиб борилаётган устки ва остки по ғ оналари пастки горизонтал майдончалари (ани қ ва қ т мобайнида) белгилари билан ани қ ланади. Карьер кон ишлари фронти узунлиги ҳ амма иш олиб борилаётган по ғ оналар кон ишлари фронти узунлиги йи ғ индисидан иборат. Янги по ғ онани ишга тушириш учун унга транспортни келишини таъминлаш ва иш майдончасига мос келадиган иш фронти яратиш лозим. Янги по ғ онадан ер юзасига ёки тепада жойлашган по ғ она кон массасини ташишни амалга оширувчи транспорт коммуникациясини жойлаштириш учун янги по ғ она очиш керак, яъни ер юзасидан ёки тепада жойлашган по ғ онадан пастки по ғ онага махсус (очувчи) кон лахимларини ў тказиш керак. К ў п ҳ олларда бу лахимлар ҳ ар хил баландлик белгиларида жойлашган пунктларини бирлаштиради (агар битта по ғ она очилса, унда баландлик белгилари фар қ и по ғ она баландлигига тенг), шунинг учун ма қ садли нишабликка ( i ) эга. Очувчи лахимлар қ ир қ имда трапеция ёки учбурчак кесимли к ў ринишга эга б ў лади ва мувофи қ ҳ олда капитал траншея ва ярим траншея деб аталади. Очилган по ғ онада бошловчи иш фронтини яратиш учун (по ғ онани қ ир қ иш) очувчи лахимдан трапеция (учбурчак) к ў ндаланг кесим ў лчамлари билан узунлиги буйича анча фар қ қ иладиган горизонтал кон лахимларини— қ ир қ им траншея (ярим траншея) ёки узунлиги ва кенглиги бир ў лчов тизимига эга кесма чу қ урликни ў тказиш керак. Карьернинг бош параметрлари. Охирги чу қ урлик —бу қ ия ва тик жойлашган уюмларни қ азиб олишда, карьернинг ишлаб чи қ ариш қ уввати, унинг майдондаги ў лчамлари, қ азиб олинадиган кон массаси жами ҳ ажми ани қ ланади. Горизонтал ва о ғ ма

уюмлар учун охирги чу қ урлик табиий шарт-шароитлар билан ани қ ланади ва карьерни бутунлигича қ азиб олиш даврида озгина ў згаради. Охирги чу қ урлик карьерни лойихалаштириш ва қ тида ў рнатилади. Ҳ озирги ва қ тда жа ҳ онда карьерларнинг чу қ урликлари 400 метрларни ташкил этади. Лойихаларда 700 метргача чу қ урликда очи қ кон ишларини олиб бориш м ў лжалланмо қ да. Ер юзасида уюмнинг ч ў зилиши ва к ў ндаланг й ў налиши б ў йича карьернинг к ў рсаткичлари , уюмнинг ў лчамлари яъни карьернинг туби, чу қ урлиги ва унинг борти қ иялик бурчаги ў лчамлари билан ани қ ланади. Улар чизма тасвир ҳ олида ёки аналитик ў рнатилади. Пландаги карьернинг шакли к ў пинча овальсимон шаклга эга б ў лади. Карьернинг узунлиги 100 метрдан 8 км.гача масофага, кенглиги эса коннинг тузилишига қ араб 4 км.гача узунликда ў згариб туради. Карьер ости ў лчамлари , карьернинг охирги чу қ урлик белгисида қ азиб олинаётган уюм қ исми билан чегараланади. Карьернинг остки минимал ў лчамлари пастки по ғ онада олиб борилаётган жинсларни хавфсиз қ азиб олиш ва юклаш шарт-шароитлари билан ани қ ланади (кенглиги буйича камида 20 метр, узунлиги буйича 50 метрдан кам б ў лмаслиги керак). Карьер бортининг қ иялик бурчаги борт ёнба ғ ири массиви жинслари муста ҳ камлиги ва транспорт коммуникацияларининг жойлаштирилиши шарт-шароитлари билан ани қ ланади. Қ опловчи то ғ жинсларини қ азиб олишни камайтириш ма қ садида бортларнинг қ иялик бурчакларини иложи борича тикро қ қ илиб олинади. Карьер чегарасидаги бутун кон массаси ҳ ажми , корхонанинг ишлаб чи қ ариш қ увватини, унинг қ азиб олиниш муддатини ва бош қ а бир қ анча к ў рсаткичларни белгиловчи зарур к ў рсатгич ҳ исобланади. Ер юзаси рельефи текис б ў лганда карьер майдонидаги бутун кон массаси ҳ ажмини (м 3 ) қ уйидаги формула ёрдамида ани қ ҳ исоблаш мумкин:

     срккк ctg S V  2 2 1 срк ctg   23 3   Фойдали қ азималарни карьер чегарасидаги захиралари — қ азиб олиш мумкин б ў лган чегарани , карьернинг қ азиб олиш муддатини ва қ азиш ишлари и қ тисодий натижаларини ани қ ловчи асосий к ў рсаткич ҳ исобланади . Ҳ ар бир по ғ она (горизонт) ва карьер майдони чегарасидаги захиралар, конни геологик қ идириш ва қ тида ў рнатилади. Ундан с ў нг лойихалаштириш ва қ тида ва эксплуатация даврида, ва қ ти-ва қ ти билан ў згариб турадиган фойдали қ азилма кондицияси (меъёри) ҳ исобга олиниб карьер чегараси ани қ ланади ва қ айта ҳ исобланади.

Адабиётлар р ў йхати: 1. В.С. Хохряков. Открытая разработка месторождений полезных ископаемых. М. «Недра». -1991 г. 2. Справочник. Открытая разработка месторождений полезных ископаемых. М. «Горное бюро». 1994. 3. Томаков. П.И. Наумов. И.К. Технология механизация и организация открытых горных работ. М., МГГИ, 1992. 4. Анистратов. Ю.И. Технологические процессы открытых горных работ. М., Недра, 1985.
