Laboratoriya ishi. Yoritilganlikning yorug‘lik kuchiga bog‘liqligi 11-sinf

Yuklangan vaqt:

09.02.2022

Ko'chirishlar soni:

0

Hajmi:

903 KB
Ko'chirib olish

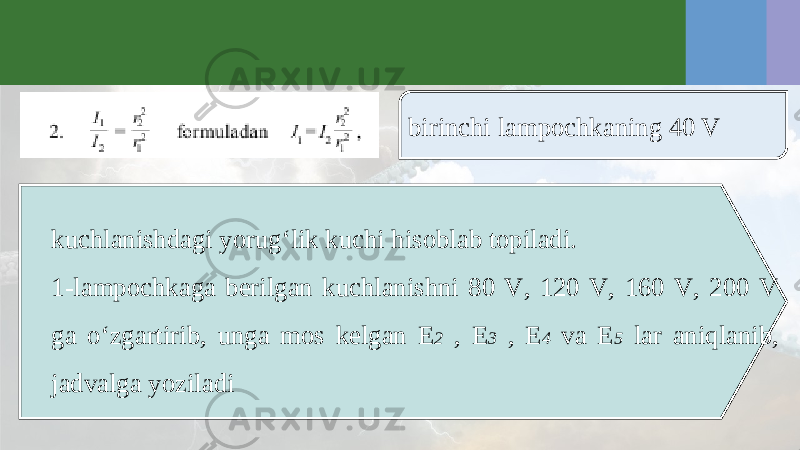

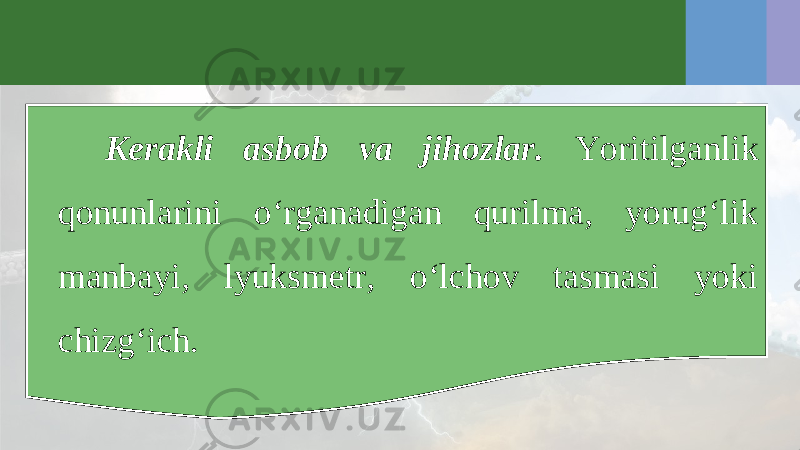

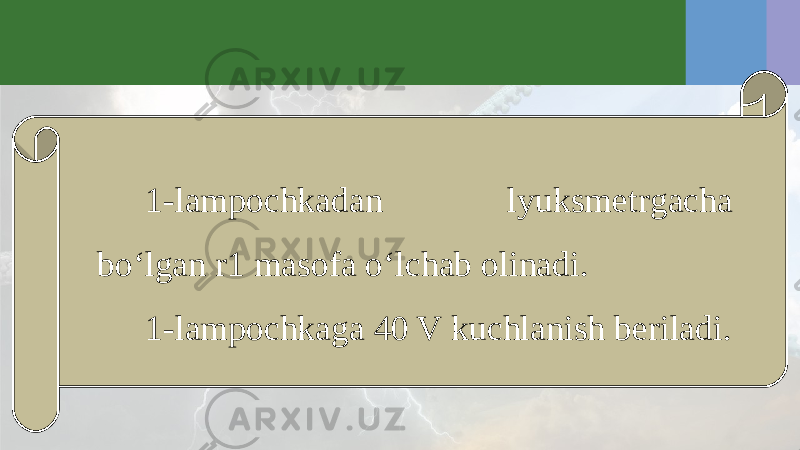

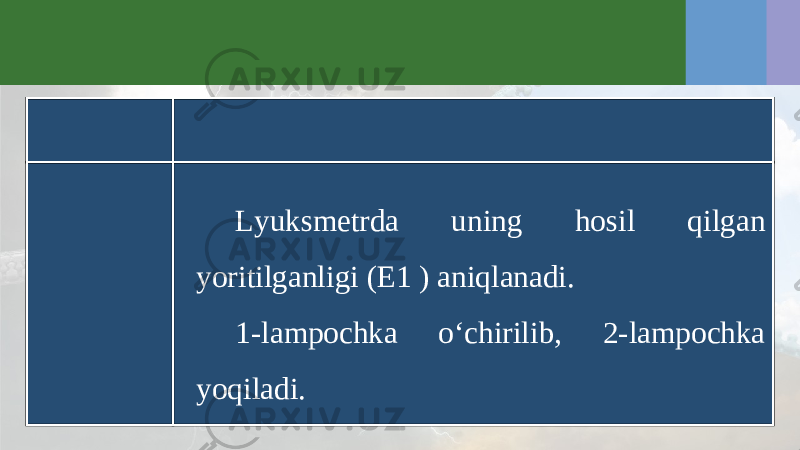

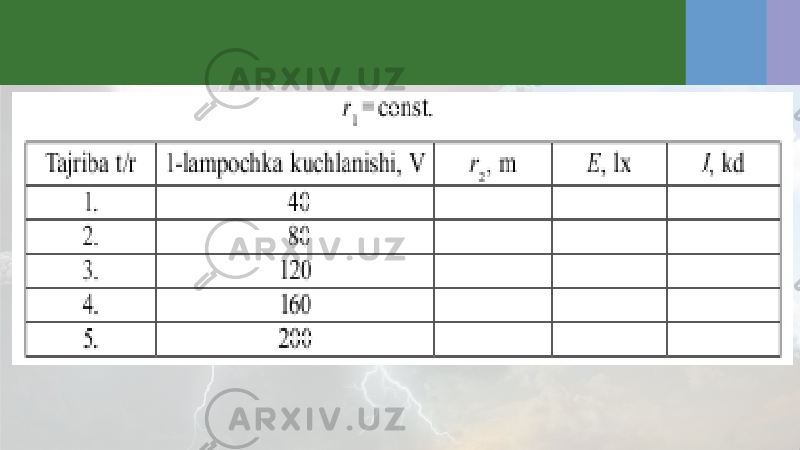

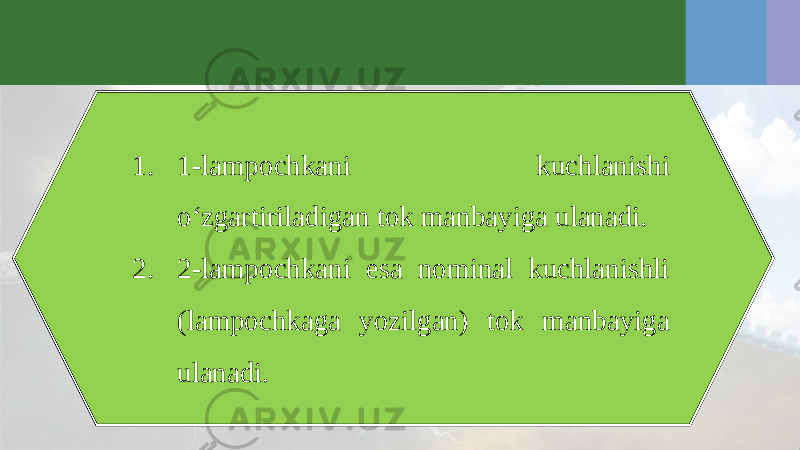

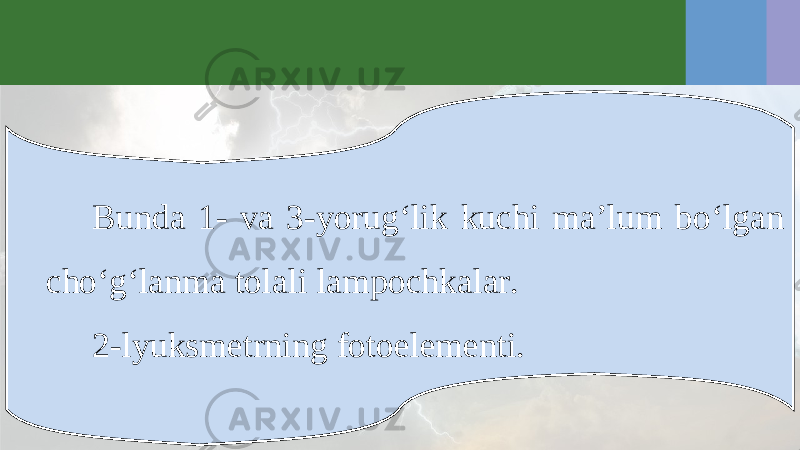

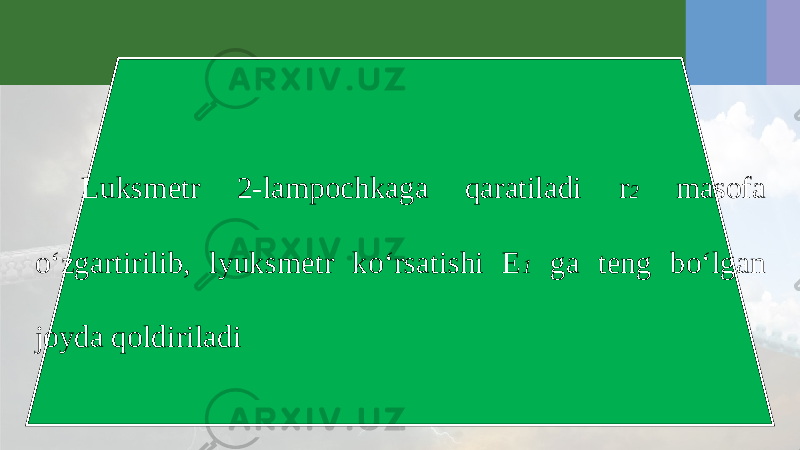

11-sinf fizika darsligi asosida 31-mavzu:Laboratoriya ishi. Yoritilganlikning yorug‘lik kuchiga bog‘liqligi Ishning maqsadi. Yoritilganlikning, yorug‘lik manbayi, yorug‘lik kuchiga bog‘liqligini eksperimental ravishda tekshirish. Kerakli asbob va jihozlar. Yoritilganlik qonunlarini o‘rganadigan qurilma, yorug‘lik manbayi, lyuksmetr, o‘lchov tasmasi yoki chizg‘ich. Ishning bajarilishi. Ishni bajarish qurilmasining chizmasi 4.32-rasmda keltirilgan. Bunda 1- va 3-yorug‘lik kuchi ma’lum bo‘lgan cho‘g‘lanma tolali lampochkalar. 2-lyuksmetrning fotoelementi. 1. 1-lampochkani kuchlanishi o‘zgartiriladigan tok manbayiga ulanadi. 2. 2-lampochkani esa nominal kuchlanishli (lampochkaga yozilgan) tok manbayiga ulanadi. 1-lampochkadan lyuksmetrgacha bo‘lgan r1 masofa o‘lchab olinadi. 1-lampochkaga 40 V kuchlanish beriladi. Lyuksmetrda uning hosil qilgan yoritilganligi (E1 ) aniqlanadi. 1-lampochka o‘chirilib, 2-lampochka yoqiladi. Luksmetr 2-lampochkaga qaratiladi r 2 masofa o‘zgartirilib, lyuksmetr ko‘rsatishi E 1 ga teng bo‘lgan joyda qoldiriladi birinchi lampochkaning 40 V kuchlanishdagi yorug‘lik kuchi hisoblab topiladi. 1-lampochkaga berilgan kuchlanishni 80 V, 120 V, 160 V, 200 V ga o‘zgartirib, unga mos kelgan E 2 , E 3 , E 4 va E 5 lar aniqlanib, jadvalga yoziladi 3. Tajriba natijalariga ko‘ra, yoritilganlikning yorug‘lik manbayi yorug‘lik kuchiga bog‘liqlik E e =f(I e ) grafigi tuziladi. 4*. 1-lampochkaga nominal kuchlanish berilib, 2- lampochka o‘chiriladi. r 1 ni o‘zgartirib, unga mos kelgan yoritilganlik, lyuksmetrdan yozib olinadi. E=f(r) grafigi tuziladi. Jadval va grafikdan munosat o‘rinli bo‘lishi tekshiriladi.
