Laboratoriya ishi. O‘zgaruvchan tok zanjirida rezonans hodisasini o‘rganish 11-sinf

Yuklangan vaqt:

09.02.2022

Ko'chirishlar soni:

0

Hajmi:

1450.5 KB
Ko'chirib olish

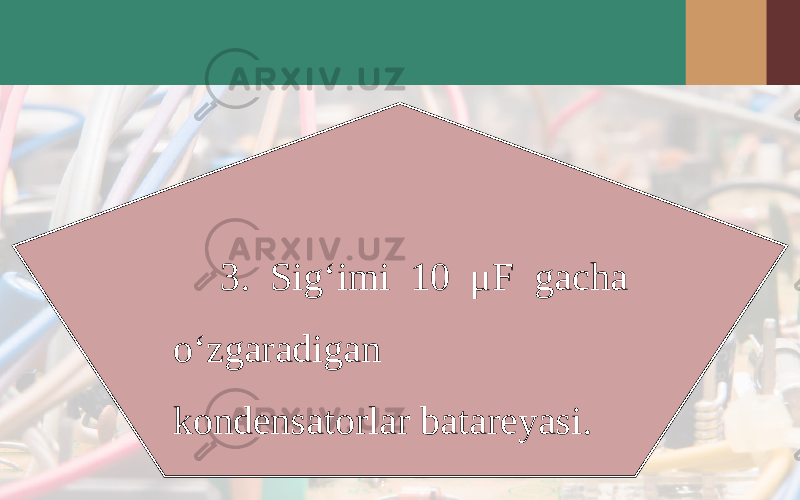

Laboratoriya ishi. O‘zgaruvchan tok zanjirida rezonans hodisasini o‘rganish 11-sinf fizika darsligi asosida 19-mavzu: Ishning maqsadi . O‘zgaruvchan tok zanjirida kuchlanishlar rezonansi hodisasini o‘rganish. Kerakli asboblar . 1.O‘zgaruvchan tok (tovush) generatori (TG). 2. Ferromagnit o‘zakka ega bo‘lgan induktiv g‘altak (L = 1 H). 2. Ferromagnit o‘zakka ega bo‘lgan induktiv g‘altak (L = 1 H). 3. Sig‘imi 10 μ F gacha o‘zgaradigan kondensatorlar batareyasi. 4. Ikkita multimetr. 5. Qarshiliklar to‘plami. 6.Uzib-ulagich va ulovchi simlar Ishning bajarilishi. 3.22-rasmdagi chizma bo‘yicha asboblarni ulab, zanjir yig‘iladi. 1. TG dan chiqishda 100 Hz va 10 V bo‘ladigan holga to‘g‘rilanadi 2. Multimetrlarni o‘zgaruvchan kuchlanishni o‘lchaydigan va o‘lchash diapazoni 20 V bo‘lgan holatga o‘tkaziladi va ularni parallel holda kondensatorga va g‘altakka ulanadi. 3. Kalitni ulab, kondensatorga (U C ) va g‘altakka (U L ) ulangan multimetr ko‘rsatishlari yozib olinadi. Bunda U C >U L bo‘lishiga e’tibor beriladi. 4. Generator chiqishidagi o‘zgaruvchan tok chastotasini 10 H z dan oshirib borib, U C va U L lar yozib boriladi. 5. Tajribani U C =U L bo‘lgunga qadar davom ettiriladi. Natijalari jadvalga yoziladi. 6. U C  = U L shart bajariladigan hol uchun dan zanjirning rezonans chastotasi hisoblanadi: Hisoblab topilgan chastotaning qiymati tajribada aniqlangan chastota qiymati bilan solishtiriladi. 7*. Tajriba yana chastotani orttirib takrorlanadi. 8. Kondensatordagi U C va induktiv g‘altakdagi U L kuchlanishlarning generator chastotasiga bog‘liqlik grafigi chiziladi.
