Absorbsiya jarayonlarini avtomatlashtirishda rostlagichlarni tatbiq qilish

Загружено в:

15.08.2025

Скачано:

0

Размер:

5935.1982421875 KB

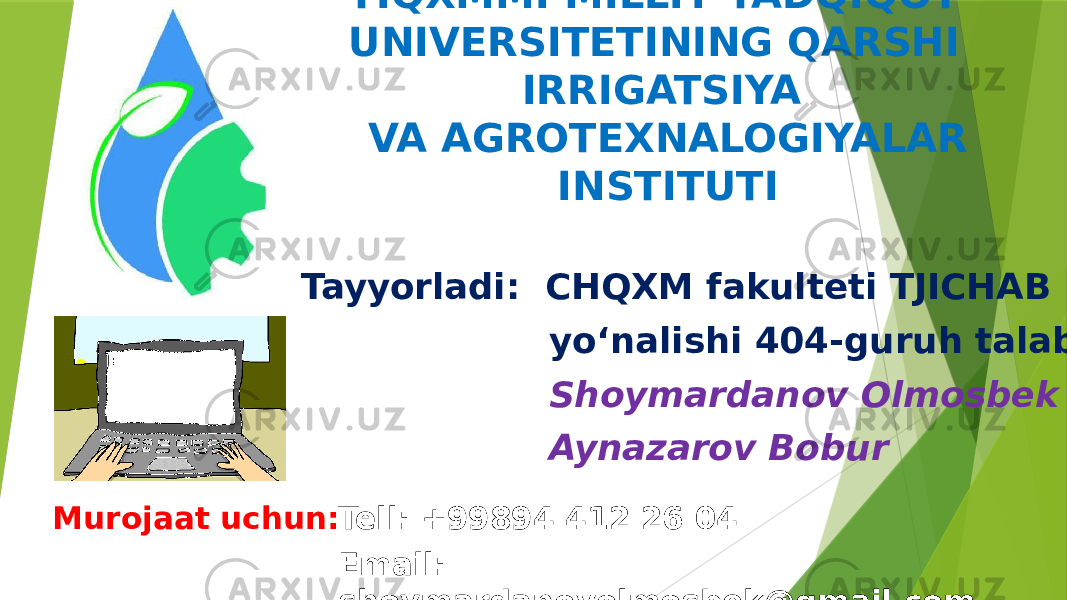

TIQXMMI MILLIY TADQIQOT UNIVERSITETINING QARSHI IRRIGATSIYA VA AGROTEXNALOGIYALAR INSTITUTI Tayyorladi: CHQXM fakulteti TJICHAB yoʻnalishi 404-guruh talabalari Shoymardanov Olmosbek Aynazarov Bobur Tell: +99894 412 26 04 Email: shoymardanovolmosbek@gmail.comMurojaat uchun:

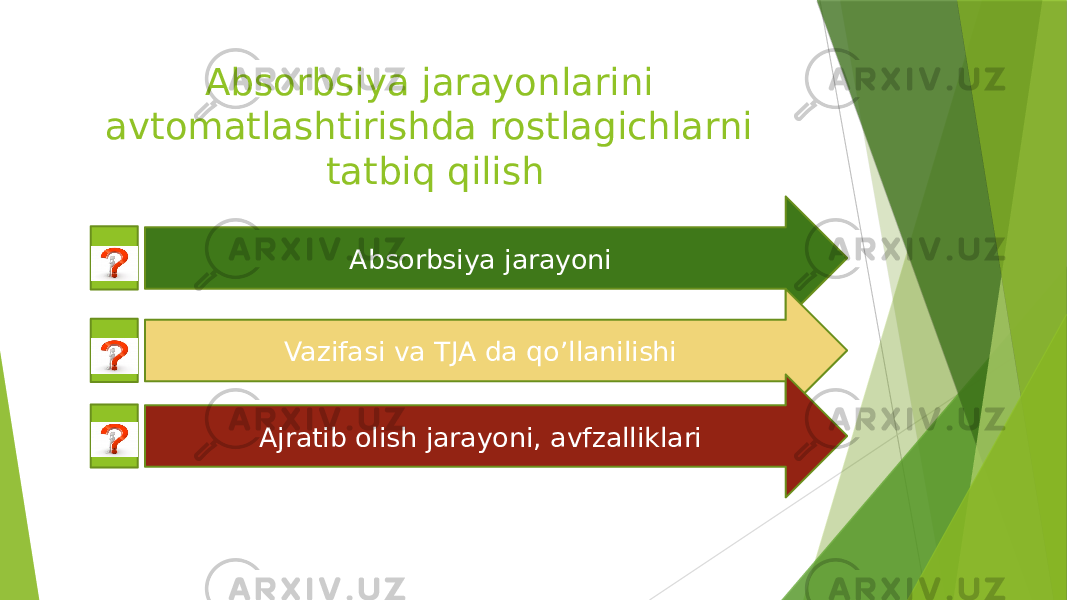

Absorbsiya jarayonlarini avtomatlashtirishda rostlagichlarni tatbiq qilish Absorbsiya jarayoni Vazifasi va TJA da qo’llanilishi Ajratib olish jarayoni, avfzalliklari

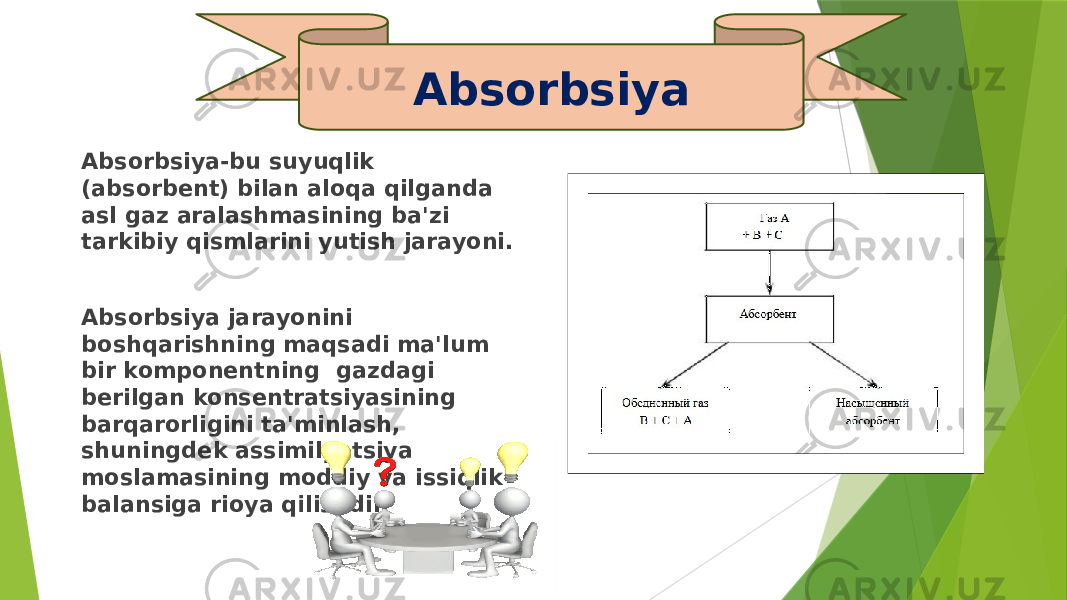

Absorbsiya-bu suyuqlik (absorbent) bilan aloqa qilganda asl gaz aralashmasining ba'zi tarkibiy qismlarini yutish jarayoni. Absorbsiya jarayonini boshqarishning maqsadi ma'lum bir komponentning gazdagi berilgan konsentratsiyasining barqarorligini ta'minlash, shuningdek assimilyatsiya moslamasining moddiy va issiqlik balansiga rioya qilishdir. Absorbsiya

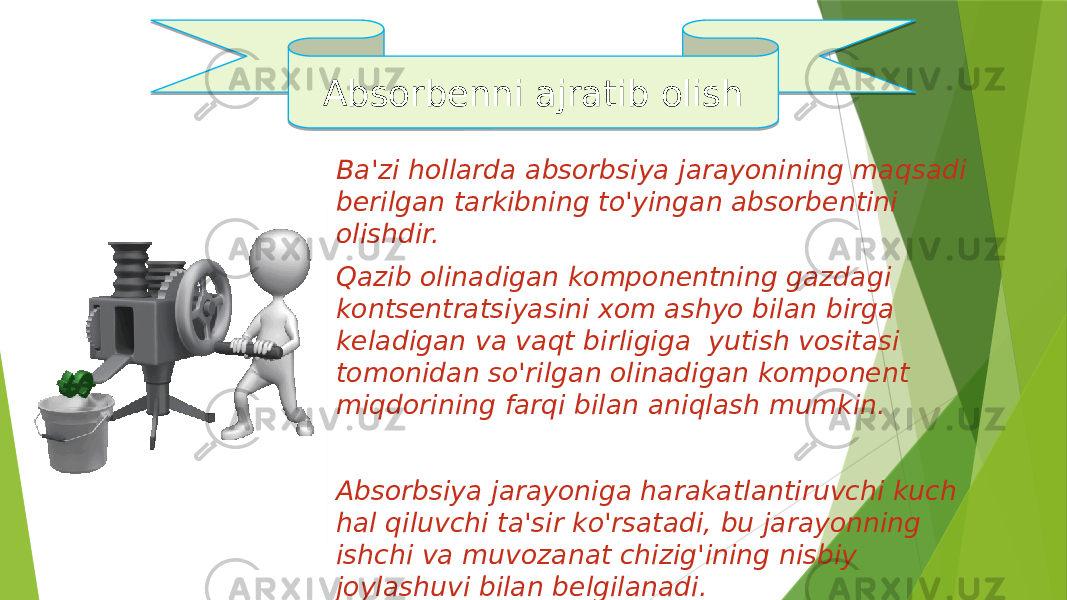

Ba'zi hollarda absorbsiya jarayonining maqsadi berilgan tarkibning to'yingan absorbentini olishdir. Qazib olinadigan komponentning gazdagi kontsentratsiyasini xom ashyo bilan birga keladigan va vaqt birligiga yutish vositasi tomonidan so'rilgan olinadigan komponent miqdorining farqi bilan aniqlash mumkin. Absorbsiya jarayoniga harakatlantiruvchi kuch hal qiluvchi ta'sir ko'rsatadi, bu jarayonning ishchi va muvozanat chizig'ining nisbiy joylashuvi bilan belgilanadi.Absorbenni ajratib olish 01

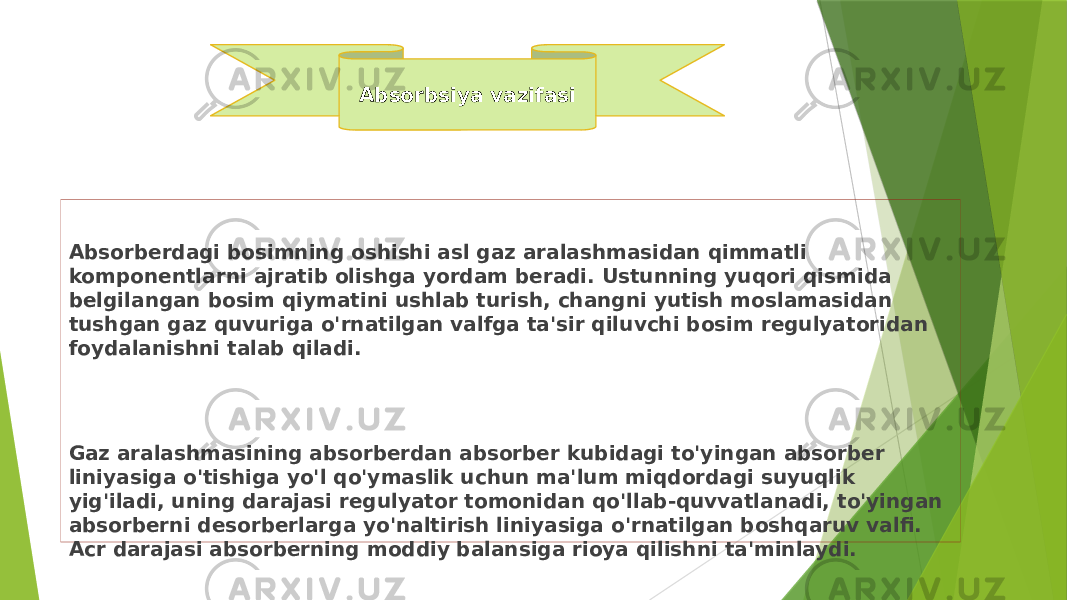

Absorberdagi bosimning oshishi asl gaz aralashmasidan qimmatli komponentlarni ajratib olishga yordam beradi. Ustunning yuqori qismida belgilangan bosim qiymatini ushlab turish, changni yutish moslamasidan tushgan gaz quvuriga o'rnatilgan valfga ta'sir qiluvchi bosim regulyatoridan foydalanishni talab qiladi. Gaz aralashmasining absorberdan absorber kubidagi to'yingan absorber liniyasiga o'tishiga yo'l qo'ymaslik uchun ma'lum miqdordagi suyuqlik yig'iladi, uning darajasi regulyator tomonidan qo'llab-quvvatlanadi, to'yingan absorberni desorberlarga yo'naltirish liniyasiga o'rnatilgan boshqaruv valfi. Acr darajasi absorberning moddiy balansiga rioya qilishni ta'minlaydi. Absorbsiya vazifasi

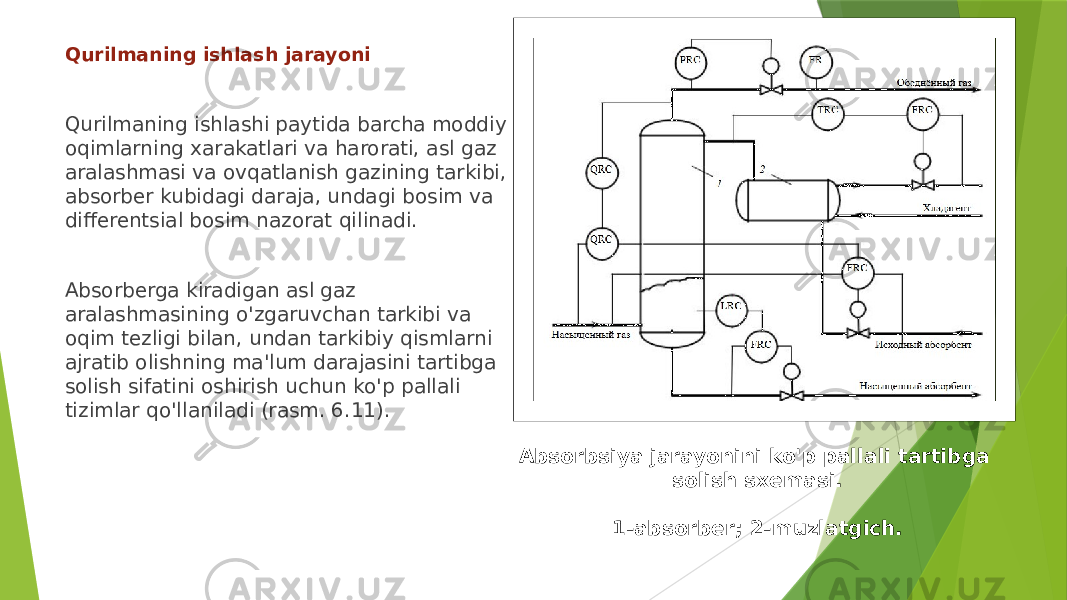

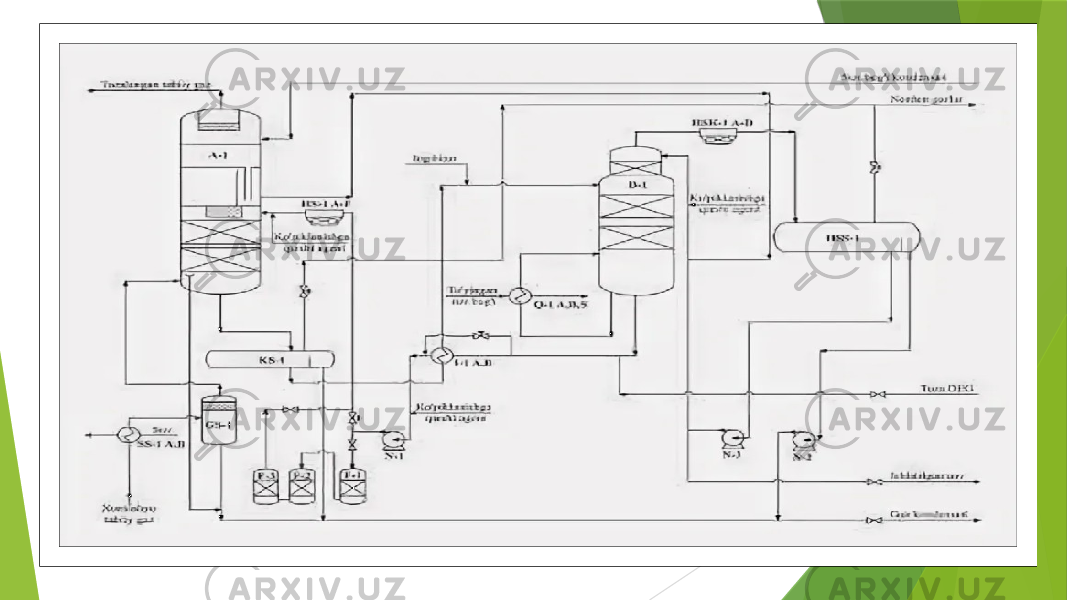

Qurilmaning ishlash jarayoni Qurilmaning ishlashi paytida barcha moddiy oqimlarning xarakatlari va harorati, asl gaz aralashmasi va ovqatlanish gazining tarkibi, absorber kubidagi daraja, undagi bosim va differentsial bosim nazorat qilinadi. Absorberga kiradigan asl gaz aralashmasining o'zgaruvchan tarkibi va oqim tezligi bilan, undan tarkibiy qismlarni ajratib olishning ma'lum darajasini tartibga solish sifatini oshirish uchun ko'p pallali tizimlar qo'llaniladi (rasm. 6.11). Absorbsiya jarayonini ko'p pallali tartibga solish sxemasi. 1-absorber; 2-muzlatgich.

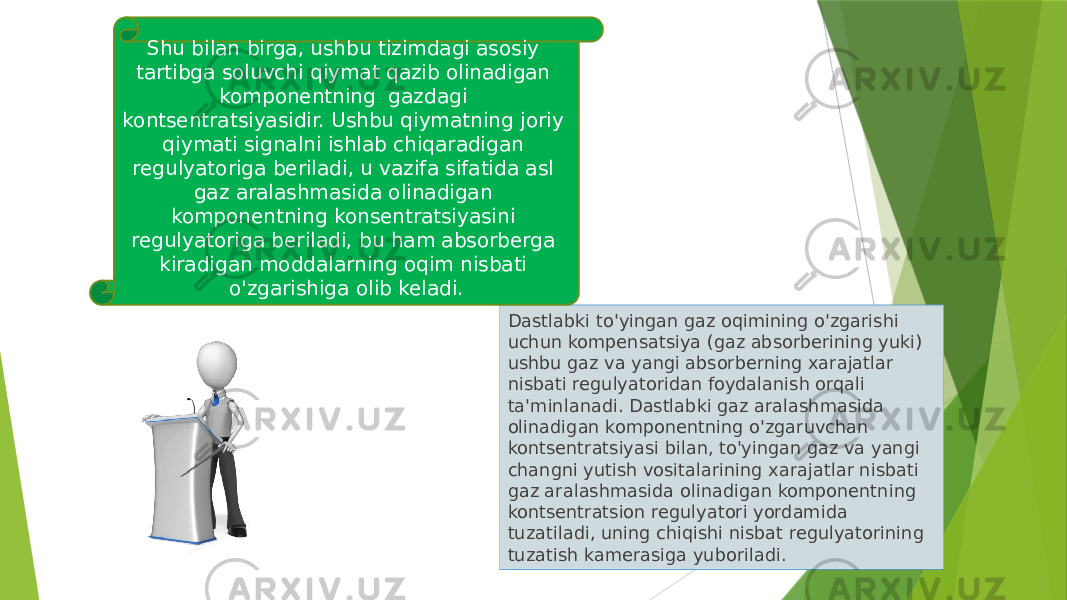

Dastlabki to'yingan gaz oqimining o'zgarishi uchun kompensatsiya (gaz absorberining yuki) ushbu gaz va yangi absorberning xarajatlar nisbati regulyatoridan foydalanish orqali ta'minlanadi. Dastlabki gaz aralashmasida olinadigan komponentning o'zgaruvchan kontsentratsiyasi bilan, to'yingan gaz va yangi changni yutish vositalarining xarajatlar nisbati gaz aralashmasida olinadigan komponentning kontsentratsion regulyatori yordamida tuzatiladi, uning chiqishi nisbat regulyatorining tuzatish kamerasiga yuboriladi. Shu bilan birga, ushbu tizimdagi asosiy tartibga soluvchi qiymat qazib olinadigan komponentning gazdagi kontsentratsiyasidir. Ushbu qiymatning joriy qiymati signalni ishlab chiqaradigan regulyatoriga beriladi, u vazifa sifatida asl gaz aralashmasida olinadigan komponentning konsentratsiyasini regulyatoriga beriladi, bu ham absorberga kiradigan moddalarning oqim nisbati o'zgarishiga olib keladi.

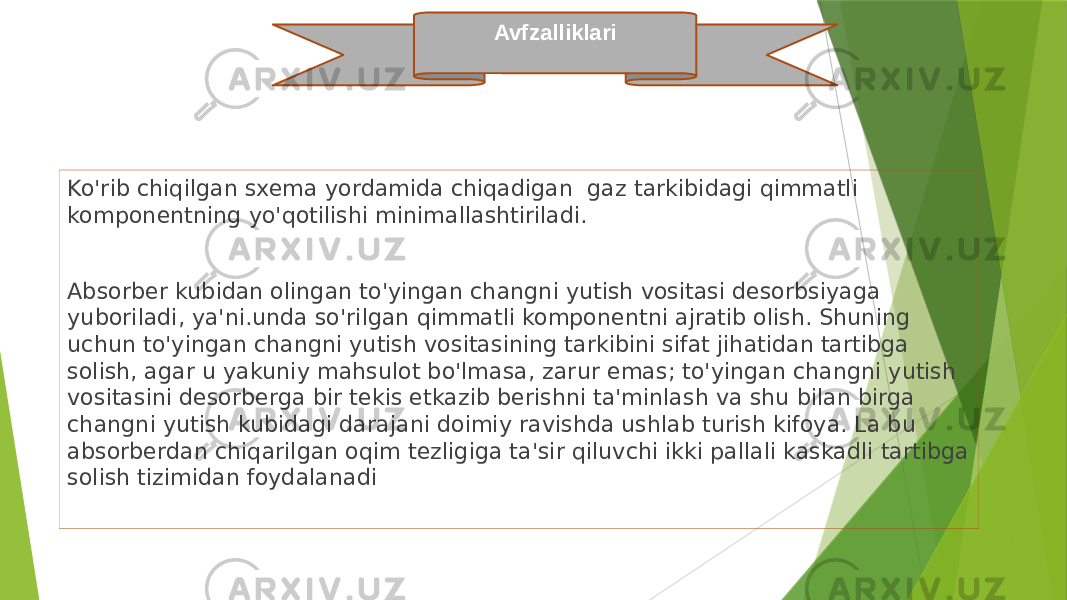

Ko'rib chiqilgan sxema yordamida chiqadigan gaz tarkibidagi qimmatli komponentning yo'qotilishi minimallashtiriladi. Absorber kubidan olingan to'yingan changni yutish vositasi desorbsiyaga yuboriladi, ya'ni.unda so'rilgan qimmatli komponentni ajratib olish. Shuning uchun to'yingan changni yutish vositasining tarkibini sifat jihatidan tartibga solish, agar u yakuniy mahsulot bo'lmasa, zarur emas; to'yingan changni yutish vositasini desorberga bir tekis etkazib berishni ta'minlash va shu bilan birga changni yutish kubidagi darajani doimiy ravishda ushlab turish kifoya. La bu absorberdan chiqarilgan oqim tezligiga ta'sir qiluvchi ikki pallali kaskadli tartibga solish tizimidan foydalanadi Avfzalliklari

E’tiboringiz uchun tashakkur!!! Savollar boʻlsa marhamat...
