Изучение технологических свойств прессуемой массы. Получение таблеток методами прямого прессования и влажного гранулирования - Медицина - Рефераты

Изучение технологических свойств прессуемой массы. Получение таблеток методами прямого прессования и влажного гранулирования

Загружено в:

20.09.2019

Скачано:

0

Размер:

813 KB

Изучение технологических свойств прессуемой массы. Получение таблеток методами прямого прессования и влажного гранулирования План : 1. Физико-химические свойства порошкообразных лекарственных веществ 2. Технологические свойства таблетируемых материалов 3. Прямое прессование

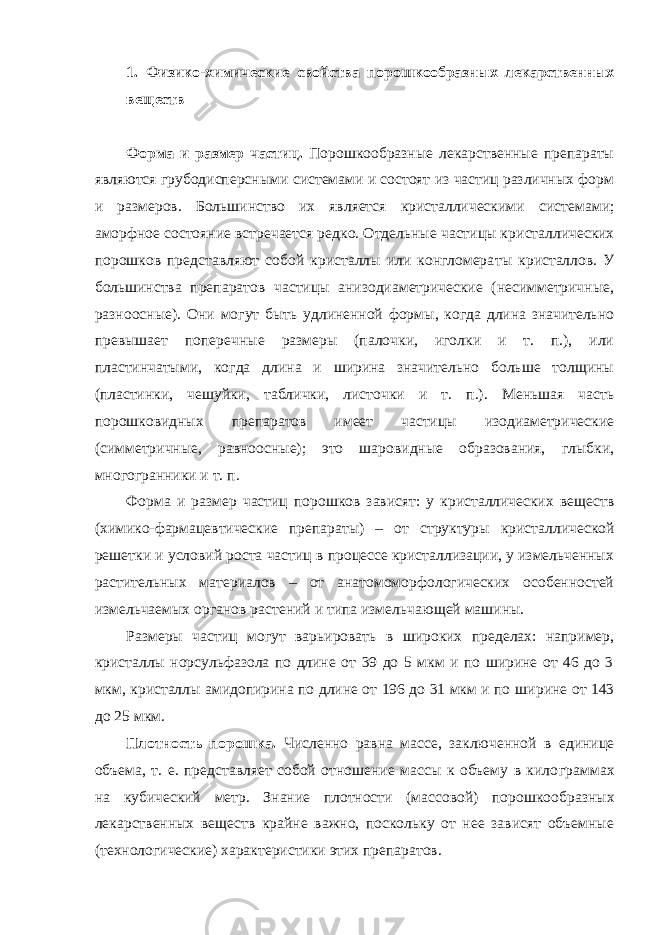

1. Физико-химические свойства порошкообразных лекарственных веществ Форма и размер частиц. Порошкообразные лекарственные препараты являются грубодисперсными системами и состоят из частиц различных форм и размеров. Большинство их является кристаллическими систе мами; аморфное состояние встречается редко. Отдельные частицы кри сталлических порошков представляют собой кристаллы или конгломера ты кристаллов. У большинства препаратов частицы анизодиаметрические (несимметричные, разноосные). Они могут быть удлиненной формы, когда длина значительно превышает поперечные размеры (палочки, иголки и т. п.), или пластинчатыми, когда длина и ширина значительно больше толщины (пластинки, чешуйки, таблички, листочки и т. п.). Меньшая часть порошковидных препаратов имеет частицы изодиаметрические (симметричные, равноосные); это шаровидные образования, глыбки, многогранники и т. п. Форма и размер частиц порошков зависят: у кристаллических ве ществ (химико-фармацевтические препараты) – от структуры кристал лической решетки и условий роста частиц в процессе кристаллизации, у измельченных растительных материалов – от анатомоморфологических особенностей измельчаемых органов растений и типа измельчаю щей машины. Размеры частиц могут варьировать в широких пределах: например, кристаллы норсульфазола по длине от 39 до 5 мкм и по ширине от 46 до 3 мкм, кристаллы амидопирина по длине от 196 до 31 мкм и по ши рине от 143 до 25 мкм. Плотность порошка. Численно равна массе, заключенной в единице объема, т. е. представляет собой отношение массы к объему в кило граммах на кубический метр. Знание плотности (массовой) порошкооб разных лекарственных веществ крайне важно, поскольку от нее зависят объемные (технологические) характеристики этих препаратов.

Удельная поверхность порошков. Выражается в суммарной поверхно - сти всех частиц (в квадратных метрах), отнесенной к единице массы (в килограммах). Определяется методом воздухопроницаемости на при боре, называемом поверхкостномером. Удельная поверхность находится в прямой зависимости от степени дисперсности порошков и может варь ировать в широких пределах. Удельная поверхность помогает в процессе гранулирования определить расчетным путем количество увлажните ля - связывающего вещества. Плотность (истинная). Под истинной плотностью порошков понима - ется отношение массы препарата к его объему при нулевой пористости порошка. По методу В. И. Городничева (1972) поступают так: из по рошка (на примере амидопирина) на гидропрессе при удельном давле нии 680 МН/м 2 прессуют таблетки массой в пределах 0,3 – 0,5 г. При этом достигается практически нулевая их пористость. Далее произво дят следующие расчеты по формуле: ρ = g / V , где g – масса таблетки (г); V – объем таблетки (см 3 ). Внутреннее (контактное) трение . По коэффициенту трения косвенно судят об абразивности таблетируемых масс (порошки, препараты, гра - нулированный материал). Чем больше величина коэффициента трения ( f ), тем более стойким к износу должен быть пресс-инструмент табле точных машин. Наибольшей абразивностью ( f = 0,2 – 0,4) обладают неор ганические соли, крупно-кристаллические органические вещества, рас тительные порошки. Наименьший коэффициент трения ( f <0,2) у ве ществ с низкой температурой плавления, с длинной углеродной цепью, у гранулированных масс со смазывающими веществами. Смачиваемость . Под смачиваемостью порошкообразных лекарствен - ных препаратов понимается их способность взаимодействовать с раз личными

жидкостями (лиофильность) и прежде всего с водой (гидро-фильность). На поверхности твердых частиц лекарственных веществ со держится то или иное количество гидрофильных групп ( - ОН, - СОН, - СООН и др.) или кислородных атомов, являющихся структурными элементами их кристаллической решетки, поэтому смачиваемость по верхности порошков имеет разную величину в зависимости от интен сивности взаимодействия межмолекулярных сил. Визуально склонность поверхности порошков к смачиванию водой проявляется: а) полным смачиванием - жидкость безгранично растекается по по - верхности порошка; б) частичным смачиванием - вода частично расте кается на поверхности; в) полным несмачиванием - капля воды не рас текается, сохраняя форму, близкую к сферической. Гидрофобные (не смачиваемые водой) препараты могут прекрасно смачиваться другими жидкостями (например, органическими растворителями). Лиофильность таблетируемых порошкообразных препаратов опреде - ляется коэффициентом фильности, который представляет собой отноше ние удельной теплоты смачивания полярной жидкостью (вода) к удель ной теплоте смачивания неполярной жидкостью. Известно, что образо вание на поверхности твердой частицы мономолекулярного слоя смачи вающей жидкости всегда сопровождается выделением так называемой теплоты смачивания – величины, вполне измеряемой. Практическое значение смачиваемости заключается в том, что в таблетку, полученную прессованием хорошо смачиваемых водой веществ, легко проникает вода, что ускоряет распадаемость таблетки. Гигроскопичность . Бели упругость паров в воздухе больше, чем их упругость на поверхности твердых частиц, тогда порошкообразная масса, приготовленная к таблетированию, начнет поглощать пары воды и воздуха и расплываться в поглощенной воде. На этом основаны ус ловия хранения и подготовки к таблетированию таких препаратов. Кристаллизационная вода . Молекулы кристаллизационной воды

определяют механические (прочность, пластичность) и термические (отно - шение к температуре воздушной среды) свойства кристалла и оказывают существенное влияние на поведение кристалла под давлением. Явление «цементации» также тесно связано с наличием кристаллиза ционной воды в таблетируемых препаратах. Электрические свойства . Факты явления электризации порошкообразных лекарственных препаратов при их обработке и прессовании дают основание сделать вывод, что при рассмотрении природы связи частиц в таолетках наряду с деформационными необходимо принимать во вни мание также диэлектрические характеристики. При механическом воз - действии будут склонны к поляризации все асимметрические кристаллы, содержащие полярные группы в своей структуре или в адсорбционной водной пленке. Для неполярных веществ образование поверхностных зарядов исключается. 2. Технологические свойства таблетируемых материалов Фракционный (гранулометрический) состав , или распределение частиц материала по крупности, оказывает определенное вли яние на текучесть порошкообразных материалов, а следовательно, на ритмическую работу таблеточных машин, стабильность массы получаемых таблеток, точность дозировки лекарственного вещества, а также на качественные характеристики таблеток (внешний вид, распадаемость, прочность и др.). Значение фрак ционного состава помогает технологу подобрать оп тимальные условия таблетирования. Гранулированные порошки обычно имеют комко ватый вид с относительно равноосной формой. Гра фическое распределение частиц по размерам являет ся асимметричным со смещением в область более крупных частиц (2,5 – 1,0 мм), средний размер гранул составляет около 600 – 650 мкм. Гранулированные пре параты, как правило, содержат и большой процент

самых мелких частиц (менее 50 мкм). Объясняется это технологией гранулирования влажного материала, которая предусматривает повторное смешивание и опудривание. При смешивании и опудривании в смесь не только вносится большое количество мелких час тиц, но она к тому же еще и измельчается. Негранулированные порошки характеризуются по лифракционным составом и сложной формой. Рас пределение частиц по размерам подчиняется закону нормального распределения: количество больших и самых мелких частиц мало, а основная их масса имеет приблизительно одинаковые размеры. Средний раз мер частиц негранулированных порошков составляет около 30 – 120 мкм. Наиболее простым и рас пространенным методом оп ределения фракционного сос тава является анализ при помощи сит, при котором исследуемый материал раз деляют на фракции просеи ванием через стандартный набор сит в течение 5 мин, а затем находят массу каж дой фракции и ее процент ное содержание. Лекарственные препараты различаются между собой не только но размерам кристаллов (например, амидопирин почти целиком состоит из кристаллов размером от 0,2 до 0,3 мм, а у натрия хлорида свыше 70% кристаллов размером более 0,7 мм), но их разнородностью. Обыч но порошкообразная масса состоит из 2 – 3 фракций, но может быть и из 4 размерностей. Как абсолютный размер частиц, так и фракцион ный состав порошкообразной массы для одного и того же препарата непостоянен и варьирует даже в пределах одного и того же химико- фармацевтического производства. В связи с этим необходимо прове рить каждую серию препарата. Пористость порошкообразной массы. В свободно насыпанной массе порошкообразных лекарственных препаратов частицы соприкасаются между собой только отдельными участками своей поверхности. Участки соприкосновения, называемые контактными, занимают малую долю их

суммарной поверхности. Пустоты (поры) в порошке могут занимать 50 – 80% объема. Пористость порошкообразной массы зависит от раз мера частиц и их формы. Чем меньше плотность укладки, тем больше пористость массы и тем больше ее объем, требующий большего объема матрицы. Насыпная масса (плотность) - это масса едини цы объема свободно насы панного материала. Она зависит от гранулометриче ского состава, влажности, плотности укладки частиц в слое, их средней плотности и др. Определяют насыпную массу путем свободной за сыпки порошка в определен ный объем (например, мерный стакан) с последующим взвешиванием с точностью до 0,01 г. Лекарственные порошки, как правило, легкие и сыпучие, погрешность измерения их насыпной массы выше, чем у более тяжелых сыпучих материалов. По этому представляет интерес измерение не минимальной, а максимальной насыпной массы. Ее определяют на приборе модели 545Р-АК-3, выпускаемом МНПО «Минмедбиоспецтехоборудование» (рис. 1). Взве шивают 5 г исследуемого порошка с точностью до 1 мг и засыпают его в измерительный цилиндр (1) вместимостью 25 мл. Устанавливают амплитуду коле баний цилиндра посредством регулировочного вин та (4) и после отметки на шкале (2) фиксируют положение контргайкой (5). Далее включают прибор тумблером (3) и следят за отметкой уровня порошка в цилиндре. После того как уровень порошка устанавливается постоянным (обычно через 5 – 10 мин), прибор выключают.

Рис. 1. Устройство прибора для определения максимальной насып ной плотности порошков. Объяснение в тексте. Максимальную насыпную плотность рассчитывают по формуле: ρ = m / V , где ρ – объемная плотность, кг/м 3 ; V – объем порошка в цилиндре после утряски, м 3 ; m – масса сыпучего материала, кг. Насыпная масса легко и точно определяется. Считают, что она влияет на текучесть и может ее характеризовать. Относительная плотность. По показателям насыпной массы и плот - ности рассчитывается также относительная плотность (т) в процентах: τ = ρ насып ·100/ ρ истин. Относительная плотность характеризует долю пространства, занимае - мого материалом порошка. Она выражается в процентах и представля ет собой отношение фактической плотности порошка (насыпная масса) к плотности компактного материала (истинная плотность). Порошки с анизодиаметрическими частицами укладывают более рыхло (τ = 12 – 40%), чем порошки с изодиаметрическими частицами (τ > 40%). При рыхлой укладке увеличивается пористость системы. Пористость являет ся величиной, обратной относительной плотности, и связана с ней про стой арифметической зависимостью: П = 100 – τ . Коэффициент уплотнения (сжатия). Насыпная масса, пористость, относительная плотность – объемные характеристики порошковидного препарата, свидетельствующие о его способности к сжатию. Такой

характеристикой является коэффициент уплотнения (сжатия), которым называется отношение высоты порошка в матрице (Н 1 ) к высоте таб летки (Н 2 ). К сж = Н 1 / Н 2 Определение проводят в матрице, высота и диаметр которой извест ны. Поскольку таблетка в поперечном направлении ограничена стенка ми матрицы, при прессовании будет изменяться высота. Величина дав ления должна быть определенной. Например, при давлении 120 МН/м 2 Кож может быть: у амидопирина – 2, у глюкозы – 3, у сальсолидина гидрохлорида – 4, у рутина – 5,2. Это означает, что при расчетной вы соте таблетки, предположим 4 мм, глубина матрицы должна быть в 2; 3; 4; 5,2 (соответственно) раза больше. На способность порошковидных препаратов к сжатию оказывают вли - яние форма частиц, способность последних к перемещению и деформа ции под влиянием давления. Коэффициент уплотнения является суще ственным технологическим фактором; в частности, чем он больше, тем больше времени тратится на прессование. При этом расходуется боль ше усилий и на выталкивание таблетки из глубины матричного канала. Текучесть (сыпучесть, подвижность) таблетируемых масс. Должная подвижность порошкообразных препаратов – основное условие равномерного заполнения матричного отверстия. Разные препараты обладают разной текучестью (сыпучестью). Степень сыпучести порошков за - висит от: 1) дисперсности порошка; 2) формы его частиц; 3) электриче ских явлений вследствие электризации частиц порошка трением (воз никающим между контактными поверхностями при скольжении), что вызывает прилипание частиц к стенкам воронки и друг к другу; 4) влажности препарата. Текучесть (сыпучесть) является комплексным параметром,

характеризующим способность материала высыпаться из емкости под силой собственной тяжес ти, образуя непрерывный устойчивый поток. На теку честь неуплотненных порошков влияют многочислен ные факторы, характеризующие сыпучий материал: размер, форма и насыпная плотность частиц, коэф фициенты межчастичного и внешнего трения, влаж ность. Перечисленные факторы связаны противоречи вой зависимостью. Например, при увеличении разме ра частиц текучесть возрастает, но при одном и том же гранулометрическом составе она может быть неоди накова из-за разной величины удельной поверхности. Уменьшение насыпной плотности снижает текучесть, но при равной насыпной плотности вещества будут иметь разную текучесть, так как она зависит от фор мы частиц и коэффициентов межчастичного трения. Поэтому текучесть порошков лучше всего, определять прямым экспериментом, при котором определенное значение имеет метод оценки этого параметра, что подтверждается исследованиями ряда ученых. Чаще всего текучесть определяют по скорости вы сыпания определенного количества материала (100 – 30 г) из металлической или стеклянной воронки со строго заданными геометрическими параметрами и по углу естественного откоса. Для определения текучести используется кониче ская воронка с углом конуса 60° и укороченным стеб лем. Конец стебля воронки срезается под прямым уг лом на расстоянии 3 мм от вершины конуса. Диаметр выпускного отверстия изменяется от 1 до 25 мм. Определение сравнительной текучести сыпучих материалов по скорости истечения из воронки требует определенного соотношения между диаметром стебля воронки и размерами частиц. Текучесть может быть точно определена при минимальном влиянии зависа ния порошка в тех случаях, когда отношение диа метра стебля воронки к максимальному размеру час тиц достаточно велико (более 10 – 15). Для сравнительных определений текучести в одной серии

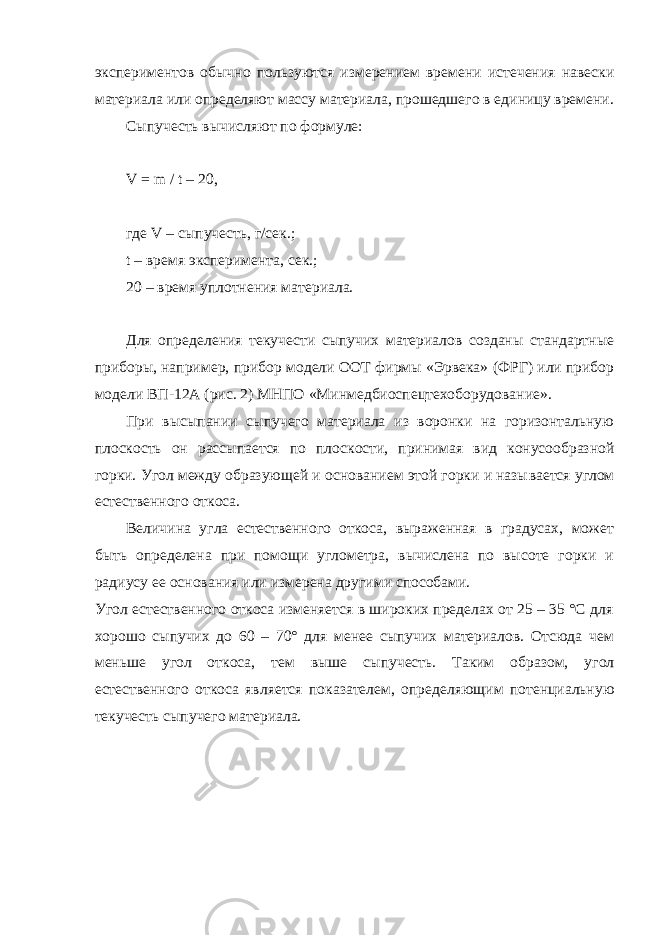

экспериментов обычно пользуются измерением времени истечения навески материала или определяют массу материала, прошедшего в единицу времени. Сыпучесть вычисляют по формуле: V = m / t – 20, где V – сыпучесть, г/сек.; t – время эксперимента, сек.; 20 – время уплотнения материала. Для определения текучести сыпучих материалов созданы стандартные приборы, например, прибор мо дели ООТ фирмы «Эрвека» (ФРГ) или прибор моде ли ВП-12А (рис. 2) МНПО «Минмедбиоспецтехоборудование». При высыпании сыпучего материала из воронки на горизонтальную плоскость он рассыпается по плос кости, принимая вид конусообразной горки. Угол между образующей и основанием этой горки и назы вается углом естественного откоса. Величина угла естественного откоса, выраженная в градусах, может быть определена при помощи углометра, вычислена по высоте горки и радиусу ее осно вания или измерена другими способами. Угол естественного откоса изменяется в широких пределах от 25 – 35 °С для хорошо сыпучих до 60 – 70° для менее сыпучих материалов. Отсюда чем мень ше угол откоса, тем выше сыпучесть. Таким образом, угол естественного откоса является показателем, опре деляющим потенциальную текучесть сыпучего мате риала.

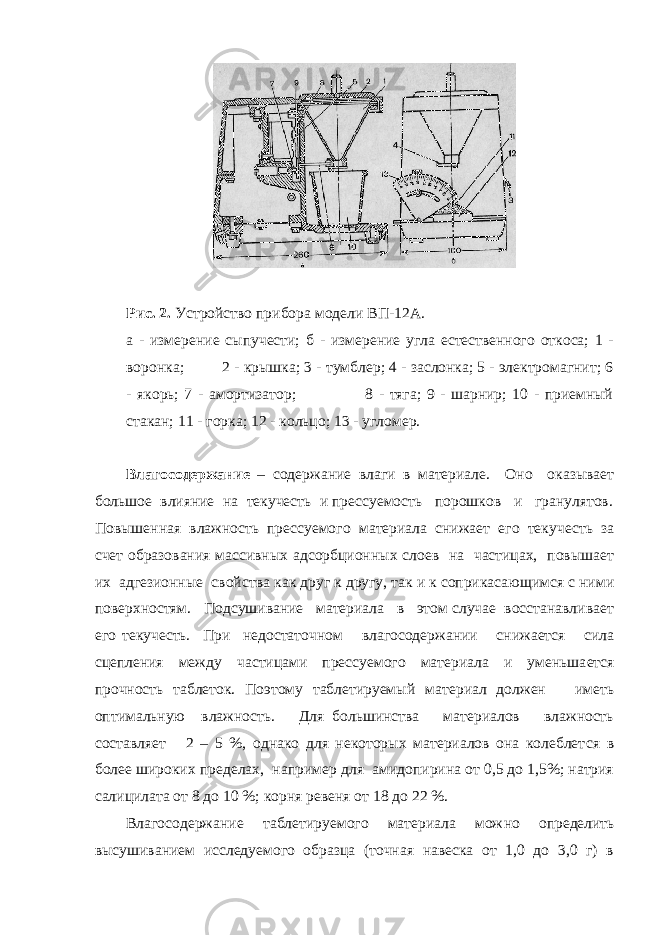

Рис. 2. Устройство прибора модели ВП-12А. а - измерение сыпучести; б - измерение угла естественного откоса; 1 - воронка; 2 - крышка; 3 - тумблер; 4 - заслонка; 5 - электромагнит; 6 - якорь; 7 - амортизатор; 8 - тяга; 9 - шарнир; 10 - приемный стакан; 11 - горка; 12 - кольцо; 13 - угломер. Влагосодержание – содержание влаги в материа ле. Оно оказывает большое влияние на текучесть и прессуемость порошков и гранулятов. Повышенная влажность прессуемого материала снижает его теку честь за счет образования массивных адсорбционных слоев на частицах, повышает их адгезионные свой ства как друг к другу, так и к соприкасающимся с ни ми поверхностям. Подсушивание материала в этом случае восстанавливает его текучесть. При недоста точном влагосодержании снижается сила сцепления между частицами прессуемого материала и уменьша ется прочность таблеток. Поэтому таблетируемый ма териал должен иметь оптимальную влажность. Для большинства материалов влажность составляет 2 – 5 %, однако для некоторых материалов она колеблет ся в более широких пределах, например для амидопирина от 0,5 до 1,5%; натрия салицилата от 8 до 10 %; корня ревеня от 18 до 22 %. Влагосодержание таблетируемого материала мож но определить высушиванием исследуемого образца (точная навеска от 1,0 до 3,0 г) в

сушильном шкафу (при температуре 100-105°) до постоянной массы. Метод достаточно точен, однако в условиях завод ского производства он неудобен вследствие своей дли тельности. Для определения остаточной влажности в порош ках и гранулятах наиболее приемлем метод высуши вания инфракрасными лучами. Ряд зарубежных фирм («Кетт» и др.) выпускают инфракрасные влагомеры, которые в течение нескольких минут с достаточной точностью позволяют определить влажность мате риала. В качестве источника инфракрасных лучей приме нена (ХНИХФИ, Ленинградский химико-фармацевти ческий институт) настольная лампа ИКЛ мощностью 550—600 Вт, помещенная в центре рефлектора. С по мощью шарниров лампа устанавливается на расстоя нии 5 см от стола. После включения лампы темпера тура возле облучаемого объекта достигает 110 – 115°С. Гранулят (точная навеска 2,0 г) помещают в алюминиевый бюкс высотой 1 см, разравнивают его легким постукиванием о стенки бюкса и устанавли вают под рефлектор. Нагревание продолжают в те чение 2 мин, после чего бюкс помещают в эксикатор на 2 мин и взвешивают. Расчет влажности производят по формуле: X = (а – b ) • 100 % / c , где X – содержание влаги в материале, %; (а – b ) – потеря в массе, г; с – навеска, г. Прессуемость порошков (гранулята) – это способ ность его частиц к взаимному притяжению и сцепле нию под давлением. От степени проявления этой спо собности зависит прочность и устойчивость таблетки после снятия давления. Лекарственные вещества, вхо дящие в состав таблеток, обладают различной инди видуальной прессуемостью. Знание этой величины позволяет прогнозировать типоразмеры таблеток (под бор соответствующих пресс- форм) и правильно выбирать величину давления прессования для их

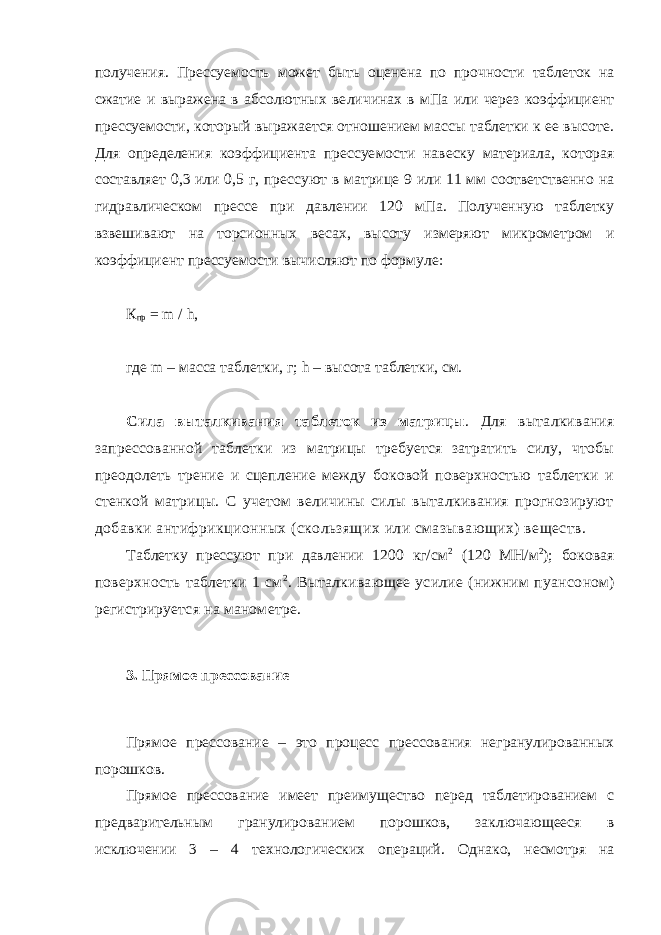

получения. Прессуемость может быть оценена по прочнос ти таблеток на сжатие и выражена в абсолютных ве личинах в мПа или через коэффициент прессуемости, который выражается отношением массы таблетки к ее высоте. Для определения коэффициента прессуе мости навеску материала, которая составляет 0,3 или 0,5 г, прессуют в матрице 9 или 11 мм соответственно на гидравлическом прессе при давлении 120 мПа. Полученную таблетку взвешивают на торсионных ве сах, высоту измеряют микрометром и коэффициент прессуемости вычисляют по формуле: К пр = m / h , где m – масса таблетки, г; h – высота таблетки, см. Сила выталкивания таблеток из матрицы . Для выталкивания запрес сованной таблетки из матрицы требуется затратить силу, чтобы преодо леть трение и сцепление между боковой поверхностью таблетки и стен кой матрицы. С учетом величины силы выталкивания прогнозируют добавки антифрикционных (скользящих или смазывающих) веществ. Таблетку прессуют при давлении 1200 кг/см 2 (120 МН/м 2 ); боковая поверхность таблетки 1 см 2 . Выталкивающее усилие (нижним пуансо ном) регистрируется на манометре. 3. Прямое прессование Прямое прессование – это процесс прессования негранулированных порошков. Прямое прессование имеет пре имущество перед таблетированием с предваритель ным гранулированием порошков, заключающееся в исключении 3 – 4 тех нологических операций. Однако, несмотря на

кажущиеся преимущества, прямое прессование медленно внедряется в производство. Это объясняется тем, что для производительной работы таблеточных машин прессуемый материал должен обладать опти мальными технологическими характеристиками (сы пучестью, прессуемостью, влажностью и др.). Такими характеристиками обладает лишь небольшое число негранулированных порошков, таких как натрия хло рид, калия йодид, натрия и аммония бромид, гексаметилентетрамин, бромкамфора, ПАСК- натрий и другие вещества, имеющие изометрическую форму час тиц, приблизительно одинакового гранулометрическо го состава и, как правило, не содержащие большого количества мелких фракций (т. е. частиц размером менее 0,1 мм). Они способны к самопроизвольному объемному дозированию и достаточно хорошо прес суются. При этом бромиды, хлориды и йодиды прес суют непосредственно, без вспомогательных веществ, предварительно просушив до оптимальной влажности и отсеяв от крупных и пылевидных частиц. При пря мом прессовании бромкамфоры, гексаметилентетрамина и ПАСК-натрия в состав массы для прессования вводят разрыхляющие и антифрикционные вещества. Одним из методов подготовки лекарственных ве ществ к прямому прессованию является направлен ная кристаллизация. Метод заключается в том, что добиваются получения таблетируемого вещества в кристаллах заданной сыпучести, прессуемости и влаж ности путем подбора определенных условий кристал лизации. Этим методом получают кислоты – ацетилсалициловую и аскорбиновую (с определенны ми размерами кристаллов). Для прямого таблетирования лекарственных ве ществ, применяемых в малых дозировках (например, витамины, гормоны и др.), интерес представляют на полнители, обладающие хорошей прессуемостью даже в присутствии лекарственных веществ. Часто с этой целью применяют лактозу безводную или высушен ную распылением, микрокристаллическую целлюло - зу и кальция дифосфат. Безводная лактоза способна к прямому прессованию

и имеет хорошую текучесть. Она не теряет свойств таблетируемости даже при из мельчении до тонкого порошка, хотя при этом ее те кучесть и уменьшается. Лактоза, высушенная распы лением, состоит из микрокристаллов, частичек аморф ной и стекловидной структуры. Основная масса час тиц имеет сферическую форму, обеспечивающую хо рошую текучесть материала. Благодаря сочетанию частиц и микрокристаллов лактоза обладает хорошей прессуемостью. Недостатком ее является побурение в присутствии веществ основного характера и ухуд шение текучести после измельчения. При высыхании и потере воды, обычно присутствующей в лактозе, она теряет способность к прямому прессованию. Микро кристаллическая целлюлоза, получаемая жестким гидролизом α - целлюлозы специальных сортов древесины, значительно повышает прессуемость. Добавления 5 – 20 % микрокристаллической целлюлозы к лекарствен ным веществам бывает достаточно для придания смеси способности к прямому прессованию. Кальция ди фосфат двуводный в основном применяется в смеси с другими наполнителями для прямого прессования, такими как микрокристаллическая целлюлоза, лак тоза, крахмал. Отмечено, что прямое прессование об легчается при добавлении гранулированных маннита и сорбита, смесей лактозы с мальтозой, крахмалом или микрокристаллической целлюлозой и др. Иногда добавление небольшого количества таких веществ как аэросил, кальция силикат (аэрогель), модифици рованные крахмалы, делает смесь пригодной для пря мого прессования. Так, оптимальное количество аэро сила, добавляемого для улучшения текучести смеси, составляет 0,05 – 1,0 %. Широкое использование прямого прессования свя зано с повышением сыпучести негранулированных порошков, обеспечением качественного смешивания сухих лекарственных и вспомогательных веществ, уменьшением склонности таблеток к расслоению. Питатели-дозаторы ротационных таблеточных ма шин могут обеспечить заполнение полости матриц порошками с плохой сыпучестью, но скорость

запол нения будет ниже оптимальной. Показано, что при повышении сыпучести с 1,92 до 26 см/с, т. е. в диа пазоне от порошка плохой сыпучести до материала высокой сыпучести, скорость заполнения матрицы, эквивалентная производительности РТМ, возрастала в 8,8 раз. Прямое прессование в современных условиях – это прессование смеси, состоящей из лекарственных веществ, наполнителей и вспомогательных веществ. Существенным требованием к методу прямого прес сования является необходимость обеспечения одно родности содержания активного компонента. Особен но повышены требования к качеству многокомпонент ной смеси с небольшим содержанием активных ве ществ. Чтобы добиться высокой однородности смеси, необходимой для обеспечения лечебного эффекта каж дой таблетки, стремятся к наиболее тонкому помолу лекарственного вещества. Анализ состава лекарственных препаратов, описанных в ГФ XI, показал, что примерно 55 % из них содержат 50 – 100 % лекарственного вещества от мас сы таблетки и могут быть смешаны с высокой степенью равномерности. В роли критического компонента (т. е. содержащегося в минимальном количестве) выступают скользящие и разрыхляющие вещества, которые долж ны быть высокодисперсными. Однако почти 40 % лекарственных препаратов, содержащих 10% и менее лекарственного вещества от массы таблетки, требуют тщательного смешивания и высокой дисперсности час тиц всех компонентов. Такие смеси обладают низкой текучестью. Трудности прямого прессования связаны также с дефектами таблеток, такими как расслоение и трещи ны. При прямом прессовании чаще всего отделяются верхушка и низ таблетки в виде конусов. Одной из основных причин образования трещин и расслоений в таблетках является неоднородность их физических, механических и реологических свойств из-за влияния внешнего и внутреннего трения и упругой деформации стенок матрицы. Внешнее трение ответственно за пе ренос массы порошка в

радиальном направлении, что приводит к неравномерности плотности таблетки. При снятии давления прессования из-за упругой дефор мации стенок матрицы таблетка испытывает значи тельные напряжения сжатия, которые приводят к тре щинам в ее ослабленных сечениях за счет неравно - мерной плотности таблетки из-за внешнего трения, ответственного за перенос массы порошка в радиаль ном направлении. Оказывает влияние и трение о боковую поверх ность матрицы во время выталкивания таблетки. При чем чаще всего расслоение наступает в момент, когда часть таблетки выходит из матрицы, так как в это время проявляется упругое последействие части таб летки при выталкивании из матрицы, в то время как часть ее, находящаяся в матрице, еще не имеет воз можности свободно деформироваться. Установлено, что на неравномерность распределения сил прессова ния по диаметру таблетки оказывает влияние форма пуансонов. Плоские без фасок пуансоны способствуют получению самых прочных таблеток. Наименее проч ные таблетки со сколами и расслоениями наблюда лись при прессовании пуансонами с глубокой сферой. Плоские пуансоны с фаской и сферические с нормальной сферой занимают промежуточное положение. От мечено также, что чем выше давление прессования, тем больше предпосылок для образования трещин и расслоений. Таким образом, в настоящее время прямое прес сование применяется для ограниченного круга лекар ственных веществ. Поэтому гранулирование остается основной технологической операцией при подготовке масс к таблетированию.

Литература 1. Муравьев И.А. Технология лекарств. В 2-х т. Москва. «Медицина» 1980. 703 с. 2. Руководство к лабораторным занятиям по заводской технологии лекарственных форм. Под ред. А.И.Тенцовой. Москва. «Медицина». 1986. 270 с. 3. Технология лекарственных форм. Том 1. Под редакции Т.С.Кондратьевой. Москва. «Медицина». 1991. 496 с. 4. Технология лекарственных форм. Том 2. Под редакции Л.А.Ивановой. Москва. «Медицина». 1991. 544 с. 5. Промышленная технология лекарств / Под ред. проф. В.И. Чуешова. В 2-х т. – Х.: МТК-Книга, 2002. Т.2. -716 с.

Похожие

Таблетки и технология их производства. Таблеточные машины и пути повышения их производительности

Гомеопатические твердые лекарственные формы

Магнитоуправляемые системы. антитела и гликопротеиды

Липосомальные леkарственные формы

Тифо-паратифозные заболевания. Этиология, эпидемиология, патогенез, патанатомия, клиника, принципы диагностики и лечения
