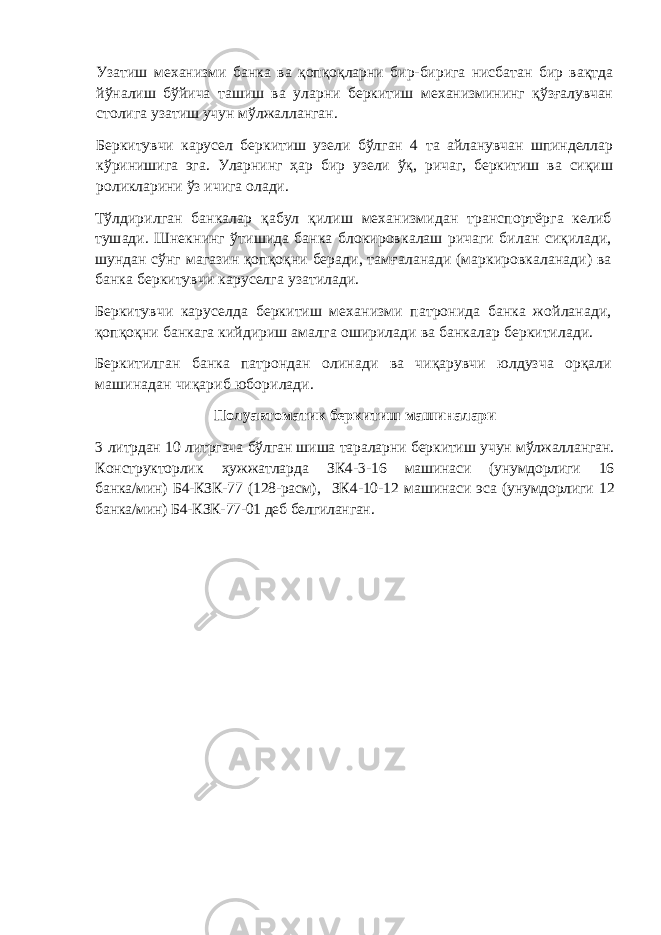

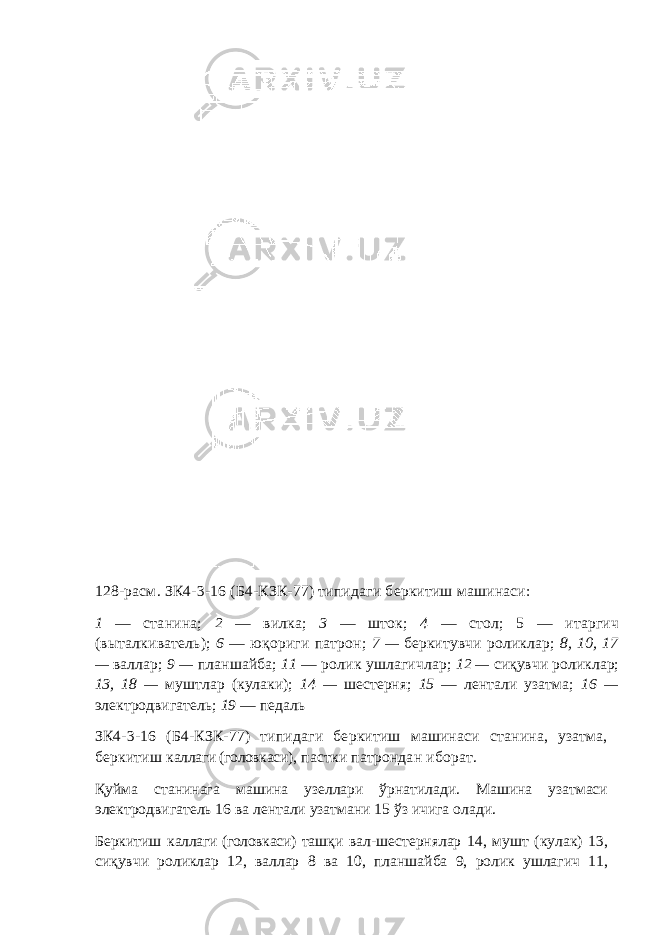

Беркитиш автоматлари Консерва ишлаб чиқаришда асосий шароитлардан бири тайёр маҳсулот жойланган тарани герметик беркитиш ҳисобланади. Ҳозирги кунда жаҳон амалиётида шиша идишларни беркитишнинг турли хил усуллари ўзлаштирилган. Консерва саноатида номинал сиғими 100 дан 10   000 см 3 гача бўлган шиша банкалар қўлланилади. Идишларни беркитиш тури бўйича уларни 3 хил кўринишда ишлаб чиқарилади. I - а йлантириб маҳкамланган; II - с иқиб маҳкамланган; I I I – р е з б а л и м а ҳ к а м л а н г а н . I типдаги шиша (СКО) тараларни беркитиш усули. II типдаги Евро-кап. I I I типдаги Евро-твист ёки Твист-офф . Тараларни беркитиш машиналари Тайёр маҳсулот солинган банкани герметик беркитиш учун автоматик, полуавтоматик беркитиш ( I типдаги металл ва шиша банкалар учун) ва қопқоқлаш ( II ва III типдаги шиша банкалар учун) машиналари қўлланилади. Консерва саноати учун беркитиш машиналарининг қуйидаги типлари ишлаб чиқарилади: З К 1 — шиша таралар учун автомати к; ЗК2 — шиша таралар учун вакуум автомати к ; ЗК 3 — қадоқлаш билан агрегатлашган, шиша таралар учун автомати к ; ЗК4 — шиша таралар учун полуавтомати к ; З К 5 — металл ва комбинирлашган таралар учун автомати к ; ЗК7 — қадоқлаш билан агрегатлашган, цилиндрик металл таралар учун автомати к ; ЗК8 — металл ва комбинирлашган таралар учун полу автомати к . Беркитиш машинасининг белгиланиши - унинг типини; таранинг номинал сиғимини, литр; номинал унумдорлигини, банка/мин; ўз ичига олади. Масалан, ЗК2-1-125 - унумдорлиги 125 банка/мин га тенг, сиғими 1 литргача бўлган шиша банкаларни герметик беркитиш учун мўлжалланган автоматик вакуум беркитиш машинасини билдиради. Беркитиш автоматларининг асосий параметрлари 3-жадвал Типи Модифи- кацияси Тара сиғими, см 3 Номинал унумдор- лиги, банка/мин Тара ўлчами, мм Ташқи диа- метри Ташқ и балан д-лиги Металл қалинлиги тунука алюм и-ний ЗК1-1-125 1;2;3 100-1000 125 60-105 60- 165 - - ЗК1-3-63 1;2;3 800-3000 63 90-155 160-240 - - ЗК1-5-40 1;2;3 2000-5000 40 130-175 200-290 - - ЗК2-3-63 1;2;3 100-1000 63 60-105 60-165 - - ЗК2-1-125 1;2;3 100-1000 125 60-105 60- 165 - - ЗК3-1-125 1;2;3 100-1000 125 60-105 60- 165 - - ЗК3-3-63 1;2;3 800-3000 63 90-155 160-240 - - ЗК3-5-40 1;2;3 2000-5000 40 130-175 200-290 - - ЗК4-3-16 - 100-3000 16 60-155 60-240 - - ЗК4-10-12 - 800-10000 12 90-220 160-380 - - ЗК5-0,3- 125 1;2;3 300 гача 125 75-105 18-45 0,18-0,30 0,25- 0,35 ЗК5-1-125 1;2;3 65-1000 125 50-105 35- 125 0,18-0,30 0,25- 0,35 ЗК7-1-63 1 65-1000 63 50-105 35- 125 0,18-0,30 0,25- 0,35 ЗК7-1-250- 2 3 65-1000 250 50-105 35- 125 0,18-0,30 0,25- 0,35 ЗК8-1-250 1;2;3 100-1000 250 50-105 55- 125 0,18-0,30 0,25- 0,35 ЗК8-1-400 1;2;3 100-1000 400 50-105 55- 125 0,18-0,30 0,25- 0,35 ЗК9-5-16 - 5000 гача 16 50-150 18- 320 0,18-0,34 0,25- 0,35 ЗК9-10-12 - 2000- 10000 12 155-320 18- 320 0,26-0,38 - Беркитиш машиналари 3 хил модификацияда тайёрланади: 1 — тамғалаш мосламасисиз ; 2 — банкани чиқариш транспортер и билан ; 3 — тамғалаш мосламасисиз ва банкани чиқариш транспортер и билан . Машинанинг н оминал унумдорлиги қуйидаги формула орқали аниқланади: Дискрет ҳаракатдаги машиналар учун (1 позицияли) Q = 1/ T , бу ерда, Т – цикл давомийлиги, мин; Узлуксиз ҳаракатдаги машиналар учун (роторли) Q = n * z , бу ерда, n – роторнинг айланиш частотаси, мин -1 ; z – банкалар сони. Т ва z катталиклари электродвигател вали айланишлар частотасини 5 минутдаги ўлчашларининг ўртача натижалари асосида аниқланади. ЗК1-1-125 ва ЗК1-3-63 типларидаги беркитиш машиналари Шиша тараларни беркитиш учун мўлжалланган. Конструкторлик ҳужжатларда ЗК1-1-125 машинаси (унумдорлиги 160 банка/мин) Б4-КЗК-109 (127 -расм), ЗК1-3-63 машинаси эса (унумдорлиги 80 банка/мин) Б4-КЗК-110 деб белгиланган. Беркитиш машиналари узлуксиз ишлайдиган карусел типидаги автоматлар гуруҳи сифатида тасаввур қилиш мумкин. Машинанинг асосий ташкил этувчилари - станина, банкаларни қабул қилиш мехнизми, узатиш механизми, беркитувчи карусел, чиқарувчи механизм, бошқариш пультига эга плита, тезликлар қутиси ва электр қурилма ҳисобланади. 127-расм. ЗКМ-125 (Б4-КЗК-109) типидаги беркитиш машинаси: 1 — электродвигатель; 2 — тезликлар қутиси ; 3 — қопқоқлар магазин и ; 4 — маркиратор; 5 — шнек; 6 — транспортер . Қабул қилиш механизми транспортёр 6, шнек 5 ва блокировкаловчи механизмдан иборат. Узатиш механизми банка ва қопқоқларни бир-бирига нисбатан бир вақтда йўналиш бўйича ташиш ва уларни беркитиш механизмининг қўзғалувчан столига узатиш учун мўлжалланган. Беркитувчи карусел беркитиш узели бўлган 4 та айланувчан шпинделлар кўринишига эга. Уларнинг ҳар бир узели ўқ, ричаг, беркитиш ва сиқиш роликларини ўз ичига олади. Тўлдирилган банкалар қабул қилиш механизмидан транспортёрга келиб тушади. Шнекнинг ўтишида банка блокировкалаш ричаги билан сиқилади, шундан сўнг магазин қопқоқни беради, тамғаланади (маркировкаланади) ва банка беркитувчи каруселга узатилади. Беркитувчи каруселда беркитиш механизми патронида банка жойланади, қопқоқни банкага кийдириш амалга оширилади ва банкалар беркитилади. Беркитилган банка патрондан олинади ва чиқарувчи юлдузча орқали машинадан чиқариб юборилади. Полуавтомати к беркитиш машин алари 3 литрдан 10 литргача бўлган шиша тараларни беркитиш учун мўлжалланган. Конструкторлик ҳужжатларда ЗК 4 - 3 -1 6 машинаси (унумдорлиги 16 банка/мин) Б4-КЗК-77 (128-расм), ЗК 4 - 10 - 12 машинаси эса (унумдорлиги 12 банка/мин) Б4-КЗК-77-01 деб белгиланган. 128-расм . ЗК4-3-16 (Б4-КЗК-77) типидаги беркитиш машинаси : 1 — станина; 2 — вилка; 3 — шток; 4 — стол; 5 — итаргич ( в ы талкиватель ) ; 6 — юқориги патрон; 7 — беркитувчи ролик лар ; 8, 10, 17 — вал лар ; 9 — планшайба; 11 — ролик ушлагичлар ; 12 — сиқувчи ролик лар ; 13, 18 — муштлар ( кулаки ) ; 14 — шестерня; 15 — лентали узатма ; 16 — электродвигатель; 19 — педаль ЗК4-3-16 (Б4-КЗК-77) типидаги беркитиш машинаси станина, узатма, беркитиш каллаги (головкаси) , пастки патрондан иборат. Қуйма станинага машина узеллари ўрнатилади. Машина узатмаси электродвигатель 16 ва лентали узатмани 15 ўз ичига олади. Беркитиш каллаги (головкаси) ташқи вал-шестернялар 14, мушт (кулак) 13, сиқувчи роликлар 12, валлар 8 ва 10, планшайба 9, ролик ушлагич 11, беркитиш роликлари 7, юқориги патрон 6, штокли итаргичдан (выталкиватель) 5 иборат. Пастки патрон юқориги патронга банкаларни кўтариш, марказлаштириш ва сиқиш учун хизмат қилади ва штокдаги 3 столдан 4, мушт (кулак) 18, вал 17 ва вилкалардан 2 иборат. Педални 19 босишда бир айланишли (оборотли) муфта қўшилади, бунда беркитиш каллаги (головкаси) 11 та айланишни амалга оширади. Қопқоқ кийдирилган банка беркитиш каллагига (головкасига) кўтарилади ва беркитилади. Пастки патрон беркитилган банка билан пастга тушади ва ундан банка қўлда олинади.
